Условные обозначения на линейных схемах малых и средних рек
|
Русло реки и ее притоков
|
|

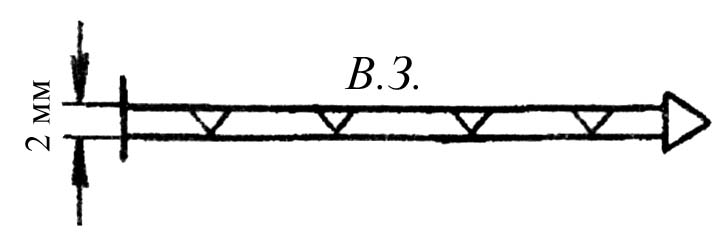

Водоохранная зона по всей ширине поймы
|
|
Прибрежные и прибровочные полосы: 1 – на левом берегу посадка кустарника; 2 – на правом берегу залужение; 35 – ширина полосы в метрах от меженного уреза на пологом берегу или от бровки крутого берега реки, а также балки и оврага. |
|

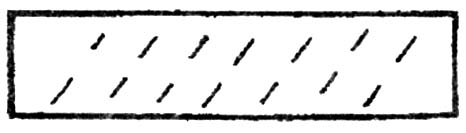

Сенокосы и пастбища
|
|
Распахиваемые участки поймы
|
|
Заболоченные участки поймы
|
|
Балки без осуществления мероприятий по данному проекту |
|

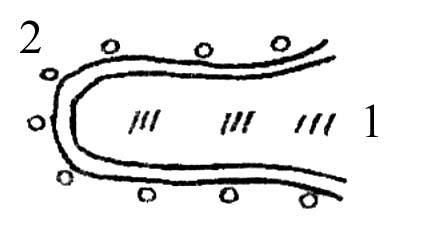

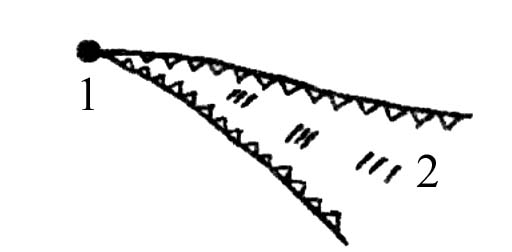

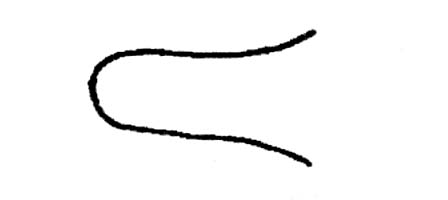

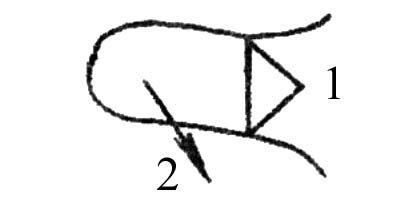

Овраг с закреплением вершины (1) и дна (2).
|
|
Обвалованные участки близи гидрогра-фической сети с загрязняющими веществами животноводческих стоков (1) от ми-неральных удобрений, ядохимикатом (2)
|
|

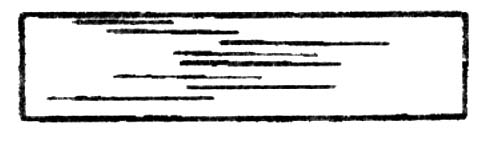

Карьеры песка и гравия в пределах речной долины.
|
|

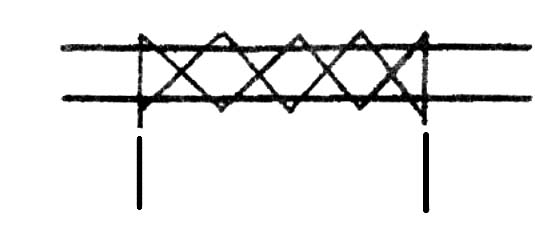

Броды: существующие и сохраняемые (1), ликвидируемые, разбираемые (2).
|
|

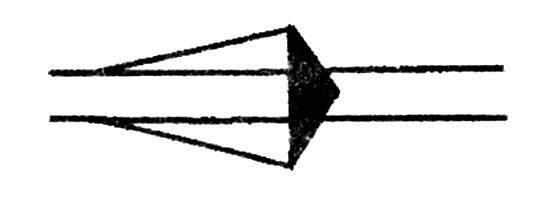

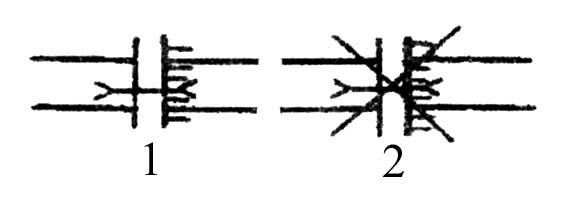

Насыпь для переезда (перемычка, плотина) с трубой (1), то же, ликвидируемая (2).
|
|
Участки русла, промываемые рекультивационными попусками.
|
|

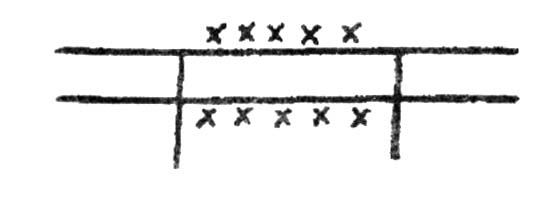

Экологические зоны в русле по длине реки.
|
|
Участки русла, очищаемые от ила гидрорыхлителем
|
|
Участки дноуглубления русла с помощью экскаватора или земснаряда с оставлением экологических зон по ширине русла.
|
|
Водохранилище или пруд для рекультивационных попусков.
|
|
Хозяйственное водохранилище для использования воды на месте или путем хозяйственных попусков. |
|
Илофильтры в балках.
|
|
Закрепление промоин на дне балок (1) и прибровочных полос кустарником (2).
|
|
Наносохранилище в балке (или овраге).
|
|
Рекультивационные или хозяйственные пруды в балке (1); водозаборы для местных нужд (2).
|
|

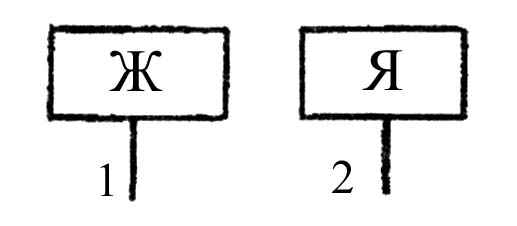

Сбросы сточных вод: 1 – очищенных (сохраняемый сброс) и 2 – ликвидируемый.
|
|

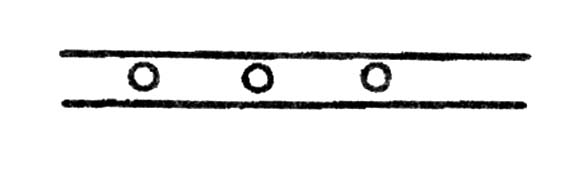

Рекреационные, хозяйственные, пожарные и др. водоемы в русле (1), образованные с помощью плотин с всплывающими затворами (2). |
|
Участки поймы, орошаемые путем подпора уровня грунтовых вод с помощью всплывающих затворов.
|
|
Пойменные копани, заполняемые в половодье, с подачей воды: 1 – на пойменные массивы, 2 – на надпойменные участки.
|
