1.3 Определение ожидаемой шероховатости обработанной поверхности
мм
Сравниваем значения SZкр и SZ
мм
Шероховатость поверхности по кинематическим неровностям ровна:
мкм.
Шероховатость по неровностям разрушения определяется из таблицы А.16 (методом интерполяции для п=0)
мкм
Таким образом, ожидаемая шероховатость обработанной поверхности
Rm max =496,6 мкм
Конструкторская часть
3.1. Выбор электродвигателя
Согласно расчетам выбираем по ГОСТ 19523 – 74 асинхронный короткозамкнутый двигатель с частотой вращения n=3000 об/мин 4A80А2Y3 с мощностью Р=1,5 кВт.

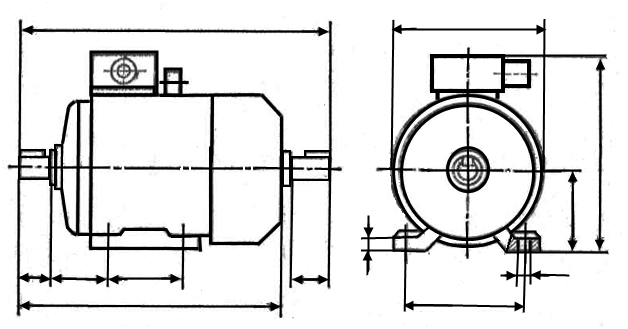

Рисунок 3.1 – Асинхронный двигатель 4A80А2Y3
Компоновочная схема
Рисунок 3.2 – Компоновочная схема
Расчёт клиноремённой передачи
Рисунок 3.3 – Схема клиноременной передачи
Задача.
Рассчитать клиноременную передачу от электродвигателя к ножевому валу.
Исходные данные.
P1 = 5,16кВт;
ω1 = 314 рад/с;
D2= Dmin =112мм;
Выбор типа ремня.
Для мощности P1 = 5,16 кВт при v < 15 м/с рекомендуется тип А, для которого диаметр шкива должен быть > Dmin=112 мм D1>Dmin;
Диаметр ведомого шкива, мм:
где ξ = 0,01...0,02 – коэффициент скольжения ремня; [6]
Окружная скорость, м/с:
Ориентировочно принимаем межосевое расстояние передачи согласно рекомендациям (высота станка – радиус резания фрезы – радиус электродвигателя – расстояние двигателя от пола).
a= 900-80-100-190=530; [3]
Расчет длинны ремня:
По ГОСТ 20889-80 ближайшая расчетная длинна ремня для типа А (таблица 2. 3. 4) принимается l0=1700 мм.
В соответствии с принятой l0 уточняем межосевое расстояние, мм:
где D1 – диаметр ведущего шкива передачи, мм;
D2 – диаметр ведомого шкива передачи, мм;
l0 – стандартная длинна ремня, мм.
Угол обхвата ремня малого шкива:
Допускаемая удельная окружная сила:
где [K0] = 1,86 – допускаемое приведенное напряжение, (таблица 2.1.3); [6]
Ca = 1 – коэффициент, учитывающий влияние угла обхвата, (таблица 2.1.4); [6]
Cv = 0,94 – коэффициент, учитывающий влияние скорости, (таблица 2.1.5); [6]
Cp = 1 – коэффициент, учитывающий режим работы передачи, (таблиц 2.1.6);[6]
Cθ = 0,8 – коэффициент, учитывающий расположение передачи, (таблица2.1.7);[6]

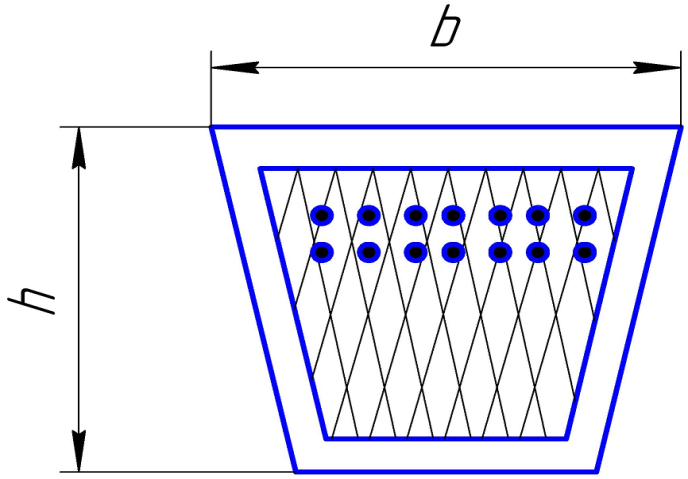

Рисунок 3.3 – Поперечное сечение ремня
Определяем окружную силу, Н:
Определяем число ремней передачи:
где S = 81 мм2 – площадь сечения ремня.
Принимаем 3 ремня.
Определяем силу предварительного натяжения ремней:
где σ0=1,5 Н/мм2 – предварительное напряжение в ремне от его натяжения.[6]
Определяем силу давления на валы и подшипники от натяжения ремней, Н:
Определяем ширину шкива, мм:
Определяем размеры конструктивных элементов шкивов:
диаметры шкивов
D1 = 115 мм; D2 = 112 мм;
принимаем ширину
шкивов В = 52 мм;
размеры сечения
канавки:
-
с = 3,5 мм
t = 16 мм
s = 10 мм
k > 6 мм
e = 12,5 мм

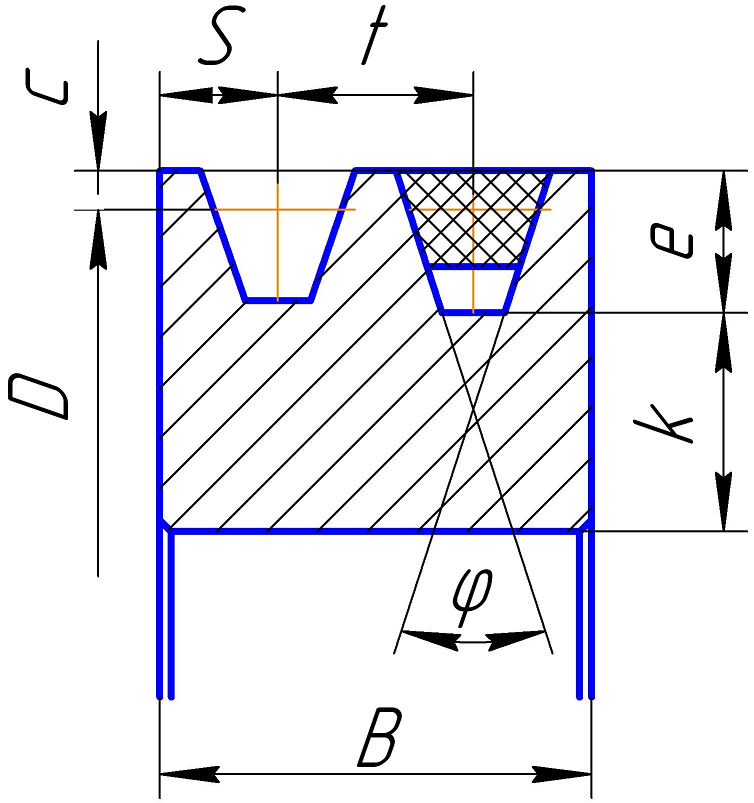

Рисунок 3.4 – Шкив для клиновых ремней
