Технологическая часть
Техническое задание
-
Скорость подачи заготовки VS, м/мин
15
Радиус резания фрезы R, мм
80
Частота вращения ножевого вала n, мин-1
3000
Число фрез i, шт
1
Число ножей Z, шт
2
Угол резания ножей δ,
600
Время работы ножей после заточки Т, мин
150
Ширина фрезерования В, мм
150
Глубина фрезерования t, мм
3
Порода
Берёза
Влажность W, %
12
Угол подачи
п, град
35
Неточность радиусов резцов τ, мм
0,01

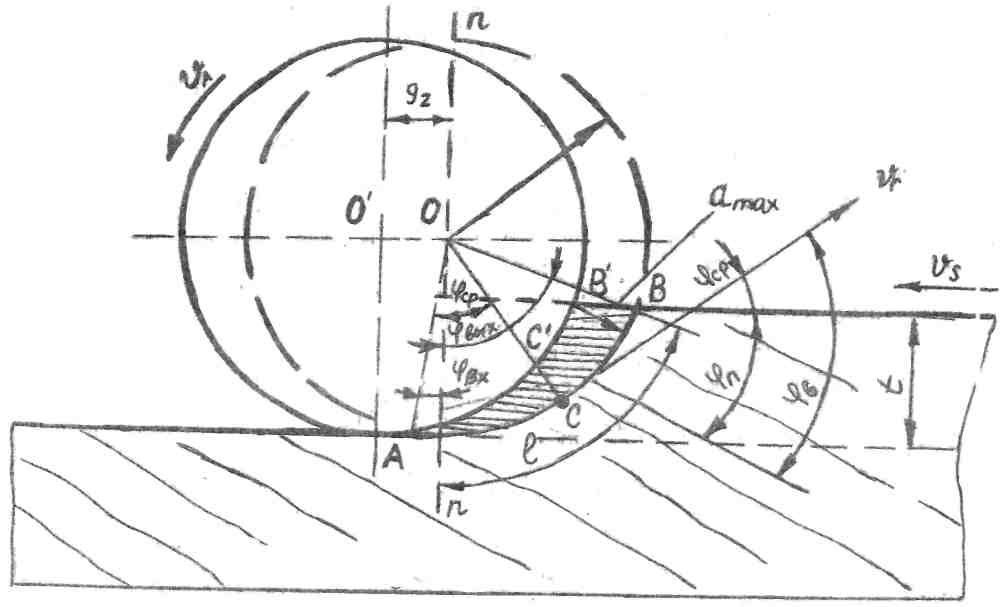

Рисунок 1 – Схема цилиндрического (продольно-торцевого) фрезерования
Глубина фрезерования t, мм, является высотой пропила. Фреза имеет число ножей Z с углом резания δ и шагом tЗ, мм, вычисляемым по формуле:
где R – радиус резания (фрезы), мм;
Z – число ножей, шт.
Диаметр резания фрезы, D, мм:
D=2R,
D=2*80=160мм.
Скорость главного движения VГ, м/с, будет:
где n – частота вращения фрезы, мин-1.
Подача на один резец пилы определится из формулы:
где VS – скорость подачи заготовки, м/мин.
1.2 Геометрия срезаемого слоя
Слой, срезаемый одним резцом за один проход, имеет серповидную форму (рисунок 1). Точка А является точкой входа резца в древесину, ей соответствует угол входа φВХ, точка В – точка выхода, и ей соответствует угол φВЫХ. За начало отсчета углов принимается нормаль nn к направлению подачи.
Угол, выхода определяют из прямоугольного треугольника ОВВ”
Где: t – глубина фрезерования (толщина припуска), мм.
Угол контакта, соответствующий дуге контакта АВ:
Средней точке дуги контакта С соответствует средний угол φСР:
φСР
8,50
Длина срезаемого слоя l, мм, вычисляется по формуле:
где φвых – угол выхода, град.
Среднюю толщину срезаемого слоя аср, мм вычисляют как длину отрезка СС:
аср=
Sz
,
аср=2,3 sin 8,5= 0,37мм
Секундный объём материала V1 превращаемого в стружку, см3/с, определяется по формуле:
Удельная работа К для заданных расчётных условий находится по формуле:
К=КТ*аПОПР,
где КТ – табличное значение удельной работы (для заданного процесса станочного резания, Дж/см3), находится из справочной таблицы А3;
аПОПР – общий поправочный множитель, равный произведению поправочных множителей , учитывающих влияние отдельных факторов
Общий поправочный множитель вычисляется по формуле:
аПОПР=аП*аW*аρ*аδ*аV
где аП =1,25– поправочный коэффициент на породу (таблица А.5);[10]
аW=1,0– поправочный коэффициент на влажность (таблица А.6); [10]
аρ=1,36– поправочный коэффициент на затупление резца (таблица А.10); [10]
аδ=1,00 – поправочный коэффициент на угол резания (таблица А.8); [10]
аV=1,08 –поправочный коэффициент на скорость резания (таблица А.9). [10]
аПОПР=1,25*1*1,08 *1*1,36=1,84
К=25*1,84=45,9 Дж.
Мощность затрачиваемая на резание РР, Вт, определяется по «объёмной» формуле:
РР=K*V1
РР=45,9 *112,5=5163,75 Вт.
Зная значения мощности резания РР, Вт, и скорости резания Ve, м/с, (она принимается равной скорости главного движения Ve≈VГ), можем определить среднюю окружную касательную силу FхОКР, Н, которая условно принимается постоянной в течение цикла (одного оборота или одного двойного хода инструмента):
где VГ – скорость главного движения, м/с.
Средняя касательная сила на одном резце FхСР, Н, определится по формуле:
где ZРЕЖ – число одновременно режущих резцов, шт;
Число одновременно режущих резцов ZРЕЖ, шт, определяется по формуле:
где l – длина срезаемого слоя, мм;
tЗ – шаг резцов, мм;
Нормальная сила резания FzОКР определяется по формуле:
где m=-0,22– переходной множитель от касательной к нормальной силе резания (таблица А.11)
Н.
Сила при подаче FП, Н, находим по формуле:
FП=FХОКР*cosφСР+FZОКР*sinφСР,
где φСР – средний угол, град.
FХОКР*cosφСР±FZОКР*sinφСР – проекция сил FХОКР, FZОКР на горизонтальную ось, направленную в сторону, противоположную вектору скорости подачи;
FП=205,6*0,99+61,68*0,13 = 211,5 H.
Сила нормальная к подаче FН, Н, вычисляется по формуле:
FН= – FХОКР*sinφСР+ FZОКР*cosφСР,
где –FХОКР*sinφСР+FZОКР*cosφСР - проекция сил FХОКР, FZОКР на ось, перпендикулярную вектору скорости подачи, направленную вниз (в сторону прижима заготовки).
FН=61,68*0,99 +205,6*0,13= 87,79 Н.
Угол встречи
находим
по формуле:
=35+8,5=43,5
Рисунок 2 – Схема сил резания процесса цилиндрического фрезерования
Максимальная касательная сила FХmax, Н, вычисляется по формуле:
Н
Средняя касательная сила на дуге контакта определяется по формуле:
Н
