- •«Обработка материалов технического нивелирования с элементами проектирования трасс линейных инженерных сооружений»
- •Методические указания утверждены на заседании кафедры
- •I. Обработать журнал технического нивелирования трассы:
- •Журнал технического нивелирования
- •Журнал технического нивелирования
- •Ведомость прямых и кривых
- •Журнал разбивки кривых Элементы круговых кривых
- •Пикетажное положение главных точек кривых
Журнал технического нивелирования
Номера |
Отсчета по рейкам |
Превышения |
Отметки |
|||||
станции |
точек |
задней (а) |
передней (в) |
на промеж. точке (с) |
h |
hср. |
горизонта прибора (Нгп) |
пикета (Н) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9 |
вр.рп.2 |
0415 |
|
|
|
|
|
|
|
5104 |
|
|
|
|
|
|
|
пк 15 |
|
2856 |
|
|
|
|
|
|
|
|
7545 |
|
|
|
|
|
|
10 |
пк 15 |
0518 |
|
|
|
|
|
|
|
5205 |
|
|
|
|
|
|
|
+41 |
|
|
1276 |
|
|
|
|
|
пк 16 |
|
2702 |
|
|
|
|
|
|
|
|
7391 |
|
|
|
|
|
|
11 |
пк 16 |
0242 |
|
|
|
|
|
|
|
4927 |
|
|
|
|
|
|
|
+16 |
|
|
1020 |
|
|
|
|
|
+36 |
|
|
1574 |
|
|
|
|
|
+60 |
|
|
2616 |
|
|
|
|
|
+64 |
|
|
2612 |
|
|
|
|
|
+80 |
|
|
1583 |
|
|
|
|
|
пк 17 |
|
0302 |
|
|
|
|
|
|
|
|
4989 |
|
|
|
|
|
|
12 |
пк 17 |
2942 |
|
|
|
|
|
|
|
7627 |
|
|
|
|
|
|
|
пк 18 |
|
|
1864 |
|
|
|
|
|
пк 19 |
|
|
1127 |
|
|
|
|
|
пк 20 |
|
0402 |
|
|
|
|
|
|
|
|
5086 |
|
|
|
|
|
|
пк 20 п+8 |
|
|
0380 |
|
|
|
|
|
л + 7 |
|
|
0915 |
|
|
|
|
|
л + 20 |
|
|
1788 |
|
|
|
|
|
Пострани-чный контроль |
|
Σа= |
|
Σh = |
|
|
|
|
|
|
Σв= |
½Σh = |
|
|
|
||
½(Σа-Σв)=
|
|
|
Σhcр. = |
|
|
|||
Номера |
Отсчета по рейкам |
Превышения |
Отметки |
|||||
станции |
точек |
задней (а) |
передней (в) |
на промеж. точке (с) |
h |
hср. |
горизонта прибора (Нгп) |
пикета (Н) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
13 |
пк 20 |
2823 |
|
|
|
|
|
|
|
7512 |
|
|
|
|
|
|
|
пк 21 |
|
|
1819 |
|
|
|
|
|
пк 22 |
|
|
1785 |
|
|
|
|
|
пк 23 |
|
0434 |
|
|
|
|
|
|
|
|
5123 |
|
|
|
|
|
|
14 |
пк 23 |
1154 |
|
|
|
|
|
|
|
5843 |
|
|
|
|
|
|
|
пк 24 |
|
|
1578 |
|
|
|
|
|
пк 25 |
|
|
1842 |
|
|
|
|
|
пк 26 |
|
1956 |
|
|
|
|
|
|
|
|
6645 |
|
|
|
|
|
|
15 |
пк 26 |
1176 |
|
|
|
|
|
|
|
5861 |
|
|
|
|
|
|
|
пк 27 |
|
|
1084 |
|
|
|
|
|
+ 44 |
|
|
0821 |
|
|
|
|
|
+ 72 |
|
|
1784 |
|
|
|
|
|
+ 89 |
|
|
1525 |
|
|
|
|
|
пк 28 |
|
|
1643 |
|
|
|
|
|
вр.рп.3 |
|
1566 |
|
|
|
|
|
|
|
|
6255 |
|
|
|
|
|
|
Постр. контроль |
|
Σа= |
|
|
Σh= |
|
|
|
|
|
Σв= |
½ Σh= |
|
|
|
||
|
½( Σа – Σв)= |
|
Σhср.= |
|
|
|||
Общий контроль |
|
Σа= |
|
|
Σh= |
|
|
|
|
|
Σв= |
½ Σh = |
|
|
|
||
|
½( Σа – Σв)= |
|
Σhср. = |
|
|
|||
Оценка точности технического нивелирования: |
||||||||
Σhтеор. = Нк – Нн = |
||||||||
ƒh = Σhср. – Σhтеор. = |
||||||||
υh = – ƒh / n, где n – количество станций в ходе; |
||||||||
ƒh доп = ±50 мм √ L = |

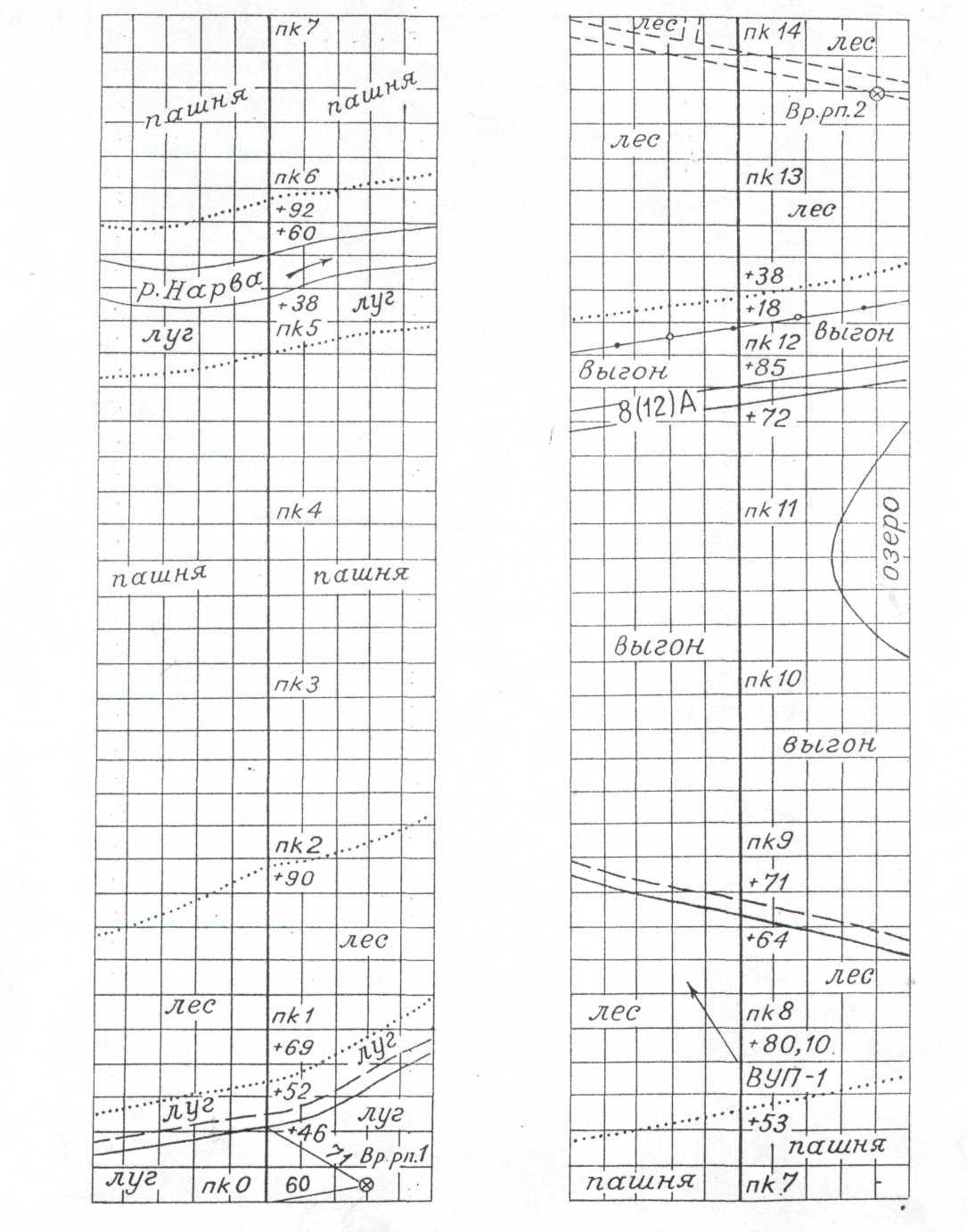

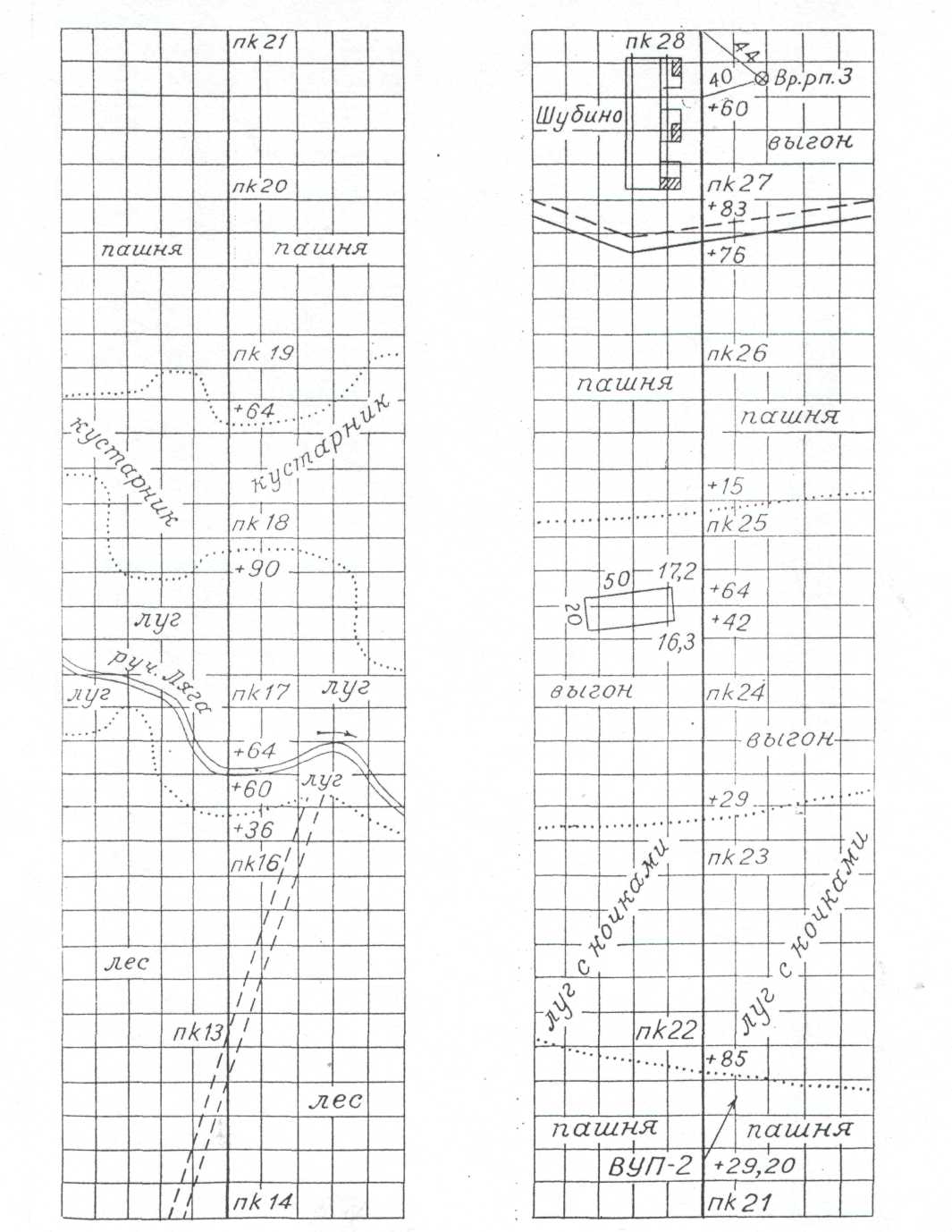

ПИКЕТАЖНЫЙ ЖУРНАЛ
