9.3. Оптимальное распределение работы цикла между контурами трдд
Работа
внутреннего контура, который можно
рассматривать как газогенератор,
характеризуется степенью повышения
давления в контуре
и температурой газа перед турбиной
Тг*,
которые определяют количество
подводимого в камеру сгорания тепла.
Современные ТРДД имеют высокие параметры
рабочего процесса:
=10 ... 30,
= 1400 ... 1600 К.
Работа,
передаваемая во внешний контур,
характеризуется степенью повышения
давления в этом контуре
,
где
—
давление за компрессором (вентилятором),
а
рв*
— давление на его входе, коэффициентом
энергообмена между контурами х,
а также степенью двухконтурности
т.
Степень повышения давления вентилятора
= 1,5... 1,7
Для
двигателя существуют определенные
соотношения между m,
и Тг*,
при которых возможно получение потребной
Р при наивыгоднейших значениях Руд
и Суд.
Увеличение m (при постоянных и Тг*) приводит к увеличению Р и снижению Суд. Объясняется это тем, что с ростом m увеличивается расход воздуха GB через наружный контур, а так как величина энергии, передаваемой из внутреннего в наружный контур остается постоянной, уменьшается скорость истечения сс из сопла наружного контура. Уменьшение сс и приводит к снижению Руд. Рост расхода воздуха через наружный контур Gbii опережает уменьшение скорости истечения сс, поэтому Р= =GB n (сc —Vn) увеличивается. Поскольку при постоянных Т*т и *а количество топлива, подаваемое во внутренний контур, не изменяется, удельный расход топлива снижается пропорционально росту Р.
С увеличением доли работы, передаваемой наружному контуру, с увеличением х и (при постоянных m, Тг* и ) увеличивается скорость истечения сс из сопла этого контура и уменьшается скорость истечения сс из сопла внутреннего контура, причем если эти скорости существенно отличаются друг от друга, то сс возрастает в большей степени, чем уменьшается сс . Так как часовой проход при этом не изменяются, прирост тяги наружного получается большим, чем уменьшение тяги внутреннего _ _)а,.<гг4 привадит к росту как удельной тяги, так и тяги . Так как часовой расход топлива при этом не изменился, то удельный расход топлива уменьшится.
-При некотором оптимальном значении к*п тяга Р и удельная тяга Руд достигают максимального, а удельный расход топлива — минимального значений. Увеличение свыше оптимальных, приводит к снижению Р и Руд и увеличению Суд.
Условие получения Рmax и Руд записывается следующим образом:
где
и — КПД наружного контура, определяемый
как отношение работы расширения воздуха
в наружном контуре к работе
,
затраченной на его сжатие.
Так
как
,
максимальные тяга и удельная тяга могут
быть получены при условии, что скорость
истечения ссП
из сопла наружного контура меньше
скорости истечения
cci
из сопла внутреннего контура.
9.4. Влияние параметров рабочего процесса и степени двухконтурности на удельные параметры трдд
Для анализа влияния параметров процесса (суммарной степени повышения давления воздуха я*s во внутреннем контуре, температуры газа Тг* перед турбиной и степени двухконтурности т) на удельные параметры (удельную тягу и удельный расход топлива) ТРДД с раздельными контурами при оптимальном значении воспользуемся формулами для удельной тяги
и удельного расхода топлива
которые напоминают подобные формулы для одноконтурного ТРД [см. формулы (7.13) и (1.8)].
Как видно из формул, при n= const Руд и Суд зависят от параметров цикла внутреннего контура.

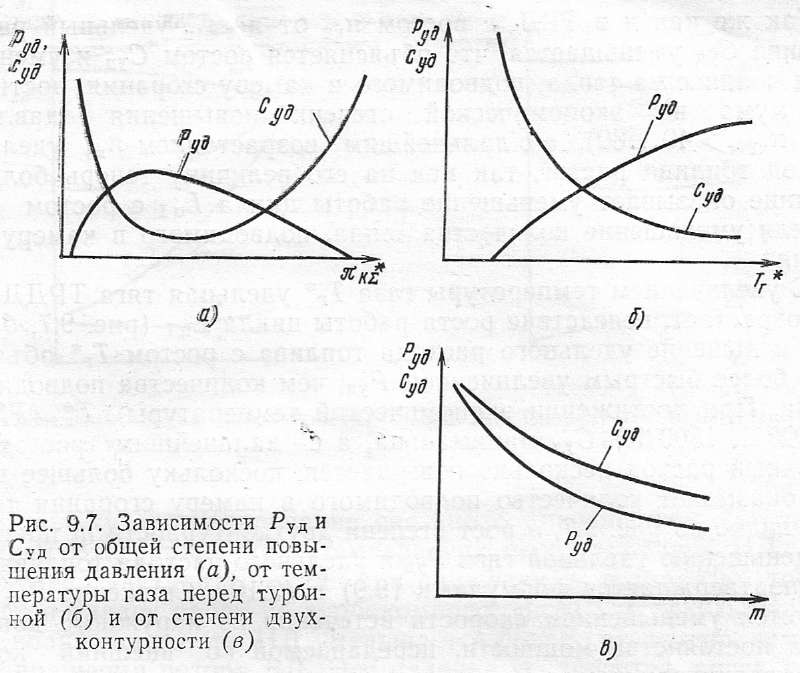

Зависимости Руд и Суд от к2 и Т* приведены на рис. 9.7, а и б. Зависимости эти также аналогичны тем, которые рассматривались в подразд. 7.3.1 и 7.3.2.
Как
видно из рис.
9.7, а,
при
удельная тяга равна нулю, а работа цикла
внутреннего контура расходуется на
покрытие потерь в наружном контуре.
С ростом
возрастает и Руд,
достигая максимума при оптимальной
степени повышения давления
opt(
opt=
12... 15), где максимальна и работа цикла.
С дальнейшим увеличением
удельная тяга уменьшается до нуля
из-за снижения работы цикла
.
Так же как и в ТРД, с ростом от mln удельный расход топлива Суд уменьшается, что объясняется ростом Суд и уменьшением количества тепла, подводимого в камеру сгорания, достигает минимума на экономической степени повышения давления , а с дальнейшим возрастанием удельный расход топлива растет, так как на его величину теперь большее влияние оказывает уменьшение работы цикла с ростом , нежели уменьшение количества тепла, подводимого в камеру сгорания.
С увеличением температуры газа Тт* удельная тяга ТРДД резко возрастает, вследствие роста работы цикла (рис. 9.7, б).
Уменьшение удельного расхода топлива с ростом Тг* объясняется более быстрым увеличением Руд, чем количества подводимого тепла. При достижении экономической температуры (Т*ЭК = = 1200 ... 1300 К) СуД минимальна, а с дальнейшим ростом Тг* удельный расход несколько повышается, поскольку большее влияние оказывает количество подводимого в камеру сгорания тепла. Как видно из рис. 9.7, в рост степени двухконтурности m приводит к уменьшению удельной тяги Руд и удельного расхода топлива Суд, что подтверждается формулами (9.9) и (9.10). Снижение Руд объясняется уменьшением скорости истечения из наружного контура из-за постоянства мощности, передаваемой во внешний контур при увеличивающемся расходе воздуха через него. Уменьшение Руд приводит также к росту удельного расхода топлива.
