Параметры и размеры ступени и решетки
По аналогии с уравнением (5.3) записывается адиабатная работа ступени
где = р0*/р2 — степень понижения давления газа в ступени; по аналогии с уравнением (5.7) — адиабатная работа ступени по параметрам торможения
где = р0*/р*2 — степень понижения полного давления в ступени; и подобно уравнению (5.8) — работа, получаемая от газа в ступени
КПД ступени также могут быть записаны по аналогии с КПД турбины. Так, подобно уравнению (5.9)
представляет собой адиабатный КПД ступени, учитывающий гидравлические потери в ступени; по аналогии с уравнением (5.10) записывается КПД ступени по параметрам торможения
а по уравнению (5.11) — мощностной КПД ступени, учитывающий не только гидравлические потери, но и потери с выходной скоростью
На рис. 5.3 показаны основные геометрические размеры ступе- I Ни турбины. Как и в осевом компрессоре, в турбине различают диаметры проточной части — , средний диаметр , относительную высоту лопаток /h, высоту лопаток h и их удлинение h/b. Индексами 1 снабжены размеры на входе в РК, 2 — на выходе из него.
Величина , /h изменяется от 10,0 ... 15,0 в первых ступенях до 3,0 ... 5,0 в последних ступенях турбин.
Удлинение лопаток РК — отношение высоты лопаток к хорде, Находится в пределах 2,0 ... 5,0 в первых ступенях, в последних оно достигает 7,0 ... 8,0. Чем больше удлинение, тем больше изгибные напряжения и склонность к вибрации (лопатки менее жестки).

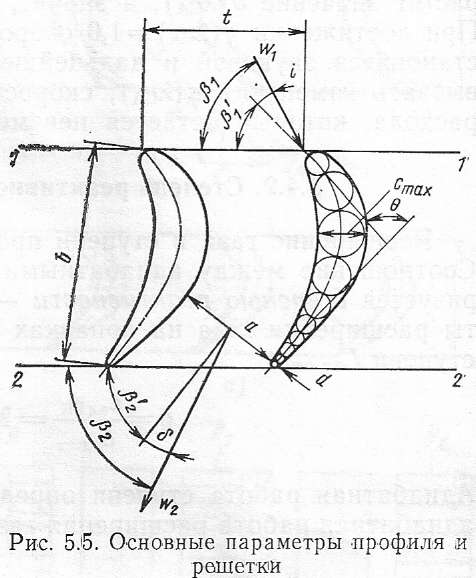

Решетка профилей лопаток РК показана на рис. 5.5. Она идентична решетке профилей осевого компрессора, но отличается от нее значительной кривизной профилей и большими углами отклонения потока.
Расход газа через турбину определяется по следующей формуле:
где —полное давление газа в минимальном сечении межлопаточных каналов СА, Па; — температура заторможенного потока газа в том же сечении, К; — площадь минимального сечения первого СА, м2; — приведенная скорость газа (отношение скорости газа к критической скорости) в минимальном сечении СА; q ( ) — функция приведенной скорости
При R=287 Дж/(кг*К) и
Поскольку рассматривается, неохлаждаемая турбина, то для нее = Т*.
Введем коэффициент сохранения полного давления , учитывающий потери полного давления между сечением на входе в турбину и минимальным сечением СА (значение оса мало отличается от единицы). Тогда, используя уравнение (5.18), можно записать
Величину называют параметром расхода газа через турбину.
Как видно из формулы (5.19), параметр расхода определяется характером изменения величины q( ), которая, в свою очередь, зависит от отношения давления . При увеличении растет значение q( ),), а значит, и значение параметра расхода. При достижении q( )= 1,0 скорость в минимальном сечении СА становится звуковой и дальнейшее изменение не может вызвать изменения q( ), скорости газа, а значит, и параметра расхода, который остается неизменным (максимальным).
