10.Устройство системы водоснабжения пассажирского вагона.
Устройства водоснабжения в пассажирских вагонах предназначены для обеспечения пассажиров питьевой водой и удовлетворения их бытовых нужд, а также для пополнения системы отопления водой в пути следования поезда. В таких устройствах предусмотрены приборы для кипячения и охлаждения питьевой воды, для снабжения горячей водой умывальников в туалетах и раковины для мытья посуды в служебном отделении. Все пассажирские вагоны имеют самотечную систему водоснабжения.
Объем запасных баков для воды рассчитывают исходя из средней нормы расхода на одного пассажира в сутки примерно 20 л. Около 25% всего количества воды приходится на обеспечение бесперебойной эксплуатации устройств горячего водоснабжения. Для пассажирских вагонов оптимальным считается запас воды на 12 ч. Общий объем воды в системе большинства вагонов составляет около 1000 л – 1200 л.
В холодный период года в водоналивных трубах используется горячая вода системы отопления. Головки водоналивных труб закрыты кожухами, предохраняющими их от загрязнения.

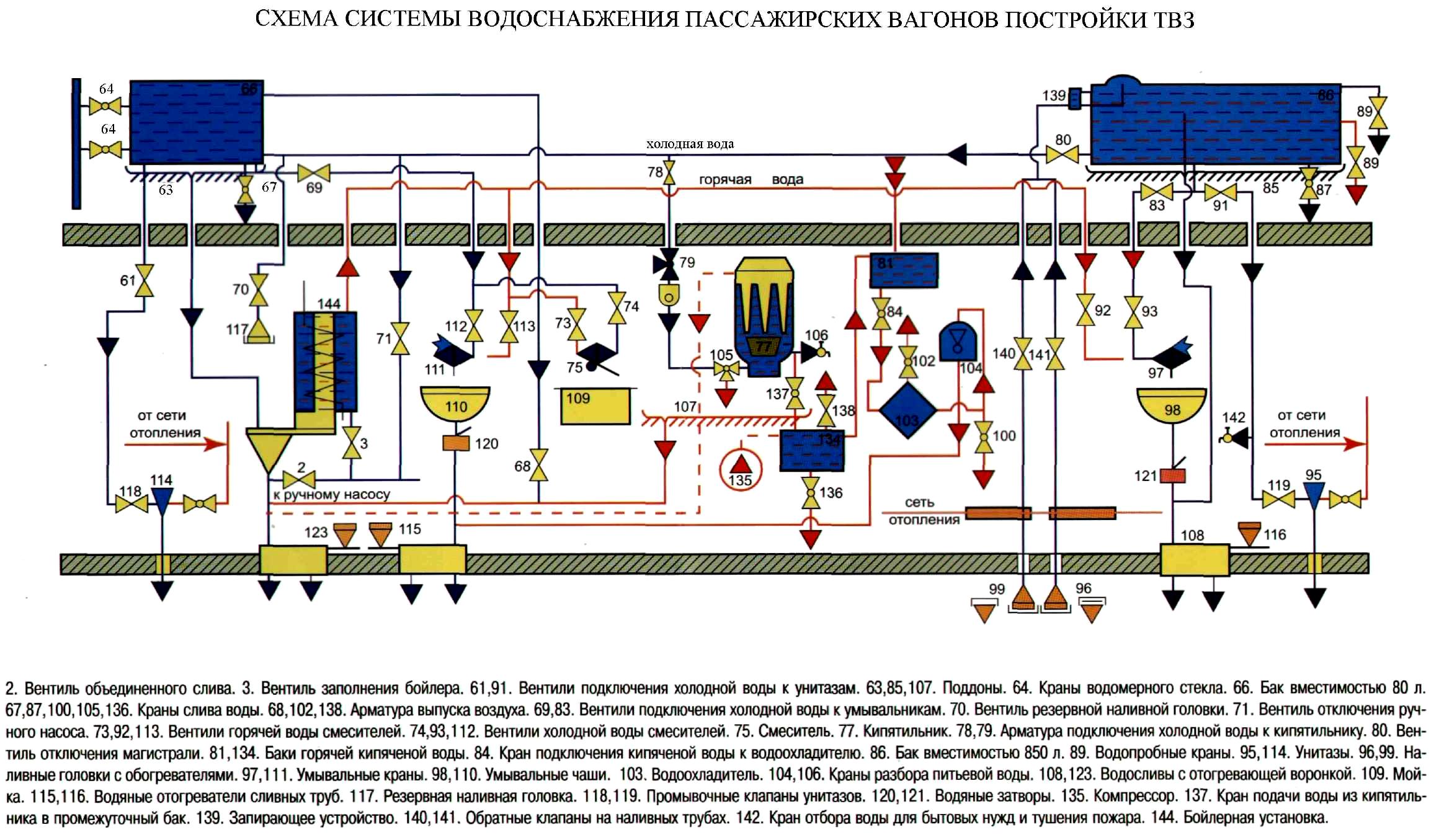

Система водоснабжения вагона типа 61-425 (рисунок 28) состоит из большого 86 (вместимостью 850 л) и малого 66 (вместимостью 80 л) баков холодного водоснабжения, предназначенных для размещения и распределения запаса воды, бойлерной установки наливных труб 115 и 116 с наливными головками 96 и 99 для налива воды из-под вагона, поддонов 63, 85, 107 для сброса воды и конденсата, сети трубопроводов холодного и горячего водоснабжения, мойки 109, кипятильника 77, установки для охлаждения питьевой воды 103 и арматуры 68,102,138 для выпуска воздуха.
Бак 86 емкостью 850 л расположен за потолком туалета и коридора некотлового конца вагона, бак 66 емкостью 80 л - за потолком туалета котловой стороны вагона. В корпус большого бака вварена наливная труба с запорным краном 139, предотвращающими выплескивание воды из бака во время движения, и сигнальная труба. На малом баке установлены труба для выхода воздуха при наливе воды с краном 68 и водомерное стекло для проверки уровня заполнения баков с кранами 64 и 65. В баках предусмотрены сливные краны 87, 67, 100, 105, 136. Под баками установлены поддоны 85 и 63, которые имеют слив под вагон. На выходе большого бака предусмотрен вентиль 80 для отключения магистрали, расположенный за потолком коридора некотлового конца.
Система горячего водоснабжения состоит из бойлерной установки 144, расположенной в котельном отделении, и системы трубопроводов горячей воды. Бойлерная установка, предназначенная для нагревания воды и приготовления пищи, состоит из бойлера, плиты и запасного бака.
Заполнение системы водоснабжения водой осуществляется снизу, из-под вагона, через наливные головки 96 и 99. При заполнении системы водой должны быть открыты следующие вентили и краны: 61, 91 - для подключения холодной воды к унитазам; 64, 65 водомерного стекла; 68 выпуска воздуха; 69, 83 - подключения холодной воды к умывальникам; 3 и 71 - подключения холодной воды к бойлеру; 80 - отключения магистрали; 140 и 141 - наливных труб. Остальные вентили и краны, а также краны-смесители закрыты.
Налив воды в систему должен быть прекращен при загорании сигнальной лампы сигнализатора окончания налива воды, расположенной у наливной головки. Показателем наполнения системы является также появление воды из вестовой и противоположной наливной труб. После наполнения системы водой краны 140 и 141 нужно закрыть. Краны 64 и 65 следует открывать при определении уровня воды в системе.
При низких температурах наружного воздуха в случае обмерзания наливных головок 96 и 99 или выхода из строя обогревателей систему можно заполнять водой через резервную наливную головку 117, которая находится в котельном отделении над запасным водяным баком и не подвержена обмерзанию. Заполнение системы в этом случае осуществляется с помощью инвентарного наливного шланга длиной около 4м.
Для подготовки системы к заполнению необходимо закрыть кран 68, открыть краны наливных труб 140 и 141 и соединить одну из головок инвентарного шланга с резервной наливной головкой при закрытом вентиле 70. Противоположный конец шланга с головкой перед заполнением системы выводят наружу через открытую тамбурную дверь для подсоединения к наливному шлангу водоразборной колонки на станционных путях. После соединения шлангов вентиль 70 необходимо открыть. Во время заполнения системы нужно следить, чтобы не было течи в соединении резервной головки с головкой шланга. Для наблюдения за заполнением бака 66 открывают краны водомерного стекла 64 и 65. Момент заполнения большого бака 86 определяют по появлению течи воды под вагоном из вестовой грубы большого бака.
После заполнения большого бака вентиль закрывают, прекращают подачу воды из водоразборной колонки, затем отсоединяют наливной шланг от инвентарного и последний - от резервной наливной головки. По окончании заправки закрывают краны 140 и 141, открывают вентиль 68. Положение остальной запорной арматуры системы при пользовании резервной головкой такое же, как в случае заправки системы из-под вагона через наливные головки 96 и 99.
Частичный слив воды из системы производится через краны-смесители 75,97, 111 и унитазы 95, 114. При полном сливе воды из систем нужно открыть все вентили и краны. При сливе воды из баков к кранам подключают шланги и слив производят в унитазы.
Для обеспечения водоразбора из системы холодного водоснабжения должны быть открыты вентили 61, 69, 71, 80, 83, 79, 91 и 78 для подключения холодной воды к кипятильнику. Холодное водоснабжение действует постоянно независимо от сезона.
Система горячего водоснабжения работает в двух режимах - зимнем и летнем. В зимнем режиме, когда работает котел системы отопления, вода в бойлере нагревается за счет горячей воды системы отопления, поступающей в змеевик непосредственно из котла.
В летнем режиме, когда котел системы отопления не работает, вода в бойлере нагревается за счет теплоты, получаемой при сжигании топлива в топке плиты. Топливом для плиты служат дрова или древесный уголь.
Вода из сети водоснабжения подводится в кипятильник через краны 78 и 79 и трехходовой кран 105. Разбор кипяченой воды производится через кран 106. Пароотводящая труба совместно с трубой поддона 107 подведена к водосливу с отогревающей воронкой 108.
Рисунок 28.
11. Конструкция и назначение основных узлов буксового узла
Буксы предназначены для соединения колесных пар с рамой тележки, передачи нагрузки от кузова вагона через подшипники на шейку оси колесной пары, а также для ограничения поперечного и продольного перемещений колесных пар относительно тележки.
Типовой буксовый узел пассажирского вагона с креплением подшипников шайбой имеет: корпус буксы; передний и задний подшипники на горячей посадке; лабиринтное и уплотнительное кольца; крепительную крышку; смотровую крышку; болты; торцевую шайб; болты, закрепляющие шайбу. Корпус буксы предназначен для передачи нагрузки от массы вагона на шейку оси, ограничения перемещений колёсной пары вдоль и поперёк относительно рамы тележки и размещения подшипников. В нижней части корпус с обеих сторон имеет кронштейны с отверстиями, через которые пропущены шпинтоны. На кронштейны опираются пружины буксового подвешивания, а на них - рама тележки. Лабиринтное кольцо и лабиринтная часть корпуса препятствует вытеканию смазки из буксы и попаданию в неё механических примесей. Кроме этого, кольцо фиксирует положение корпуса буксы на шейке оси.. Крепительная крышка уплотняет и фиксирует наружные кольца подшипников в буксе. В зависимости от типа буксового узла крепительные крышки могут иметь четыре или восемь отверстий для их крепления к корпусу. Смотровая крышка необходима для промежуточной ревизии буксового узла и обточки колёсной пары без демонтажа букс.. Смотровую крышку присоединяют к крепительной при помощи четырёх болтов М12. Резиновые уплотнения предназначены для герметизации буксового узла. Внутри корпуса буксы размещаются два подшипника качения. Это роликовые подшипники с радиальными роликами размером 130´250´80 мм. Эти подшипники выполнены разъёмными: наружное кольцо, сепаратор, ролики образуют отдельный блок, который свободно снимается и одевается на внутреннее кольцо. Такая конструкция упрощает технологию монтажа и демонтажа буксового узла. Внутренние кольца подшипников неподвижно посажены на шейку оси и вращаются вместе с ней. Неподвижность крепления внутренних колец на шейке оси достигается за счёт натяга, равного 40 ¸ 70 мкм. Наружные свободно установлены в корпусе буксы и удерживаются крепительной крышкой. Сепаратор предназначен для равномерного размещения роликов в подшипнике. Сепаратор представляет собой кольцо, с наличием окон для установки роликов. Корончатые гайки с резьбой М110х4 мм обычно изготавливают шестигранными с одиннадцатью пазами для постановки стопорной планки. Планку укрепляют в пазу торца оси двумя болтами диаметром 12 мм, скрепляемыми вязальной проволокой. В колёсных парах с роликовыми буксовыми узлами современных вагонов для торцевого крепления подшипников применяются специальные шайбы. Шайбы изготавливают двух разновидностей, с тремя или четырьмя отверстиями для постановки болтов.. Для крепления шайб на торцах шеек оси имеются отверстия с нарезкой, куда ввёртываются крепёжные болты. В центре шайбы предусмотрено отверстие большего диаметра для обеспечения установки центра станка при обточке поверхности катания колёс, производимой без демонтажа буксовых узлов. Кроме перечисленных деталей, в буксовом узле используются уплотнительные прокладки, кольца, пружинные шайбы, бирки. Пластины предотвращающие самоотворачивание болтов стопорной шайбы.
