77 Уплотнения
Уплотнения предназначены для предотвращения утечек рабочей жидкости через зазоры между сопрягаемыми деталями элементов гидропривода.
1.Уплотнения неподвижных соединений
(абсолютная герметичность при всех режимах работы)
2. Уплотнения подвижных соединений
(допускается появление регламентированных утечек рабочей жидкости)
2.1 Уплотнения соединений возвратно-поступательного движения
2.2 Уплотнения соединений вращательного движения
77 Уплотнения неподвижных соединений это материалы и устройства для снижения или предотвращения утечки газа и жидкости, путём образования преграды в местах соединения механизмов машин, состоящих из одной или нескольких деталей. Уплотнения неподвижного соединения - это герметики, прокладки, кольца круглого сечения, уплотнительные шайбы, пробки и т.п.
В неразъемных соединениях герметичность достигается пайкой, сваркой, склеиванием.
В разъемных неподвижных соединениях утечки предотвращаются:
Деформацией уплотняемых соединений внешней силой
Взаимной приработкой уплотняемых поверхностей
Заполнение микронеровностей герметиками
Установка прокладок, уплотнительных колец
78Бесконтактные уплотнения это уплотнение, в котором отсутствует контакт между уплотняемыми деталями. Бесконтактные уплотнения являются прекрасной альтернативой лабиринтным уплотнениям, которые требуют трудоемкого производства и отличаются высокой стоимостью. Бесконтактные уплотнения исправно функционируют независимо от вращения внутреннего либо внешнего кольца, или обоих колец одновременно. Бесконтактное уплотнение может использоваться даже вместо контактного или резинового уплотнения, особенно при высоких скоростях и надежно защищает оборудование от мелких и крупных частиц грязи и брызг жидкости. Существует ряд механизмов где бесконтактное уплотнение, являющееся первым звеном в системе уплотнения, защищает устройство от воздействия пыли и грязи, в целях продления срока эксплуатации всего механизма или всей системы защиты в целом.
79 Уплотнения подвижных соединений
. Бесконтактные
1.1 Щелевые

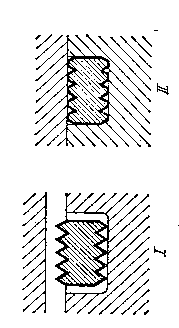

1.2Лабиринтные
2. Контактные
2.1 Сальниковые
2.2 Гидропластовые уплотнения
2.3 Манжетные уплотнения возвратно-поступательных механизмов
2.4 Манжетные уплотнения вращающих валов
2.5 Уплотнения разрезными пружинными кольцами
2.6. Уплотнения резиновыми кольцами
2.7. Торцовые уплотнения
80 Манжетные уплотнения подвижное уплотнение контактного типа, основным элементом которого является эластичная манжета, которая установлена в корпусе (или на валу), уплотнитель которой прижат давлением уплотняемой среды или силами упругости материала манжеты или браслетной пружиной к гладкой цилиндрической (или плоской) поверхности вала (или корпуса).
В зависимости от способа использования манжетные уплотнения делятся на:
уплотнение и защита вращающихся соединений (вращающихся валов);
уплотнение соединений поступательного движения (поршня и штока гидроцилиндра).
Манжетные уплотнения согласно ГОСТ 8752-79 [1] и ГОСТ 6678-72[2] с прижимной пружиной при перепадах давления 0,05...0,15 МПа являются наиболее распространённым типом уплотнения валов по причине простоты, малой стоимости и габаритов, высоких показателей герметизации и стойкости к агрессивным средам. Возможности манжетных уплотнений ограничиваются характеристиками материала манжеты. В первую очередь имеют значение: ускоренное старение при высокой температуре, потеря эластичности при низкой температуре и крошение при больших скоростях скольжения в зоне контакта. Отсюда следуют высокие требования к точности и шероховатости уплотняемой поверхности вала, а также, температурного диапазона работы уплотнения.
