63 Поршневые гидроцилиндры
По принципу действия подразделяются на поршневые цилиндры одностороннего действия ( а,б), двух стороннего ( в, г) . По числу штоков – с односторонним ( а,б, в) и двух стороннем штоком (рис8.3 ,г).
Гидроцилиндры двухстороннего действие
Производят работу при прямом и обратном ходе штока. Перемещение штока осуществляется за счет попеременной подаче жидкости в одну из рабочих полостей гидроцилиндра.

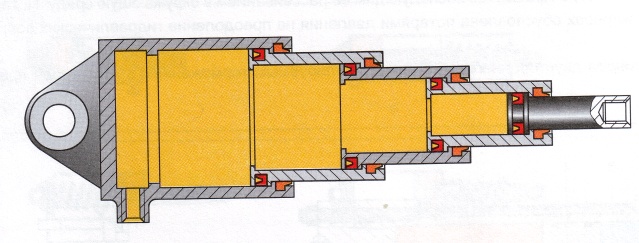

64 Телескопические гидроцилиндры
Позволяют обеспечить большой рабочий ход, при небольших габаритных размерах . В корпусе располагается несколько гидроцилиндров, отличающиеся друг от друга по размерам.
Такие гидроцилиндры применяются в том случае, если при небольших размерах самого гидроцилиндра необходимо обеспечить большой ход штока.
Они осуществляют, например, подъём-опускание кузовов во многих самосвалах.

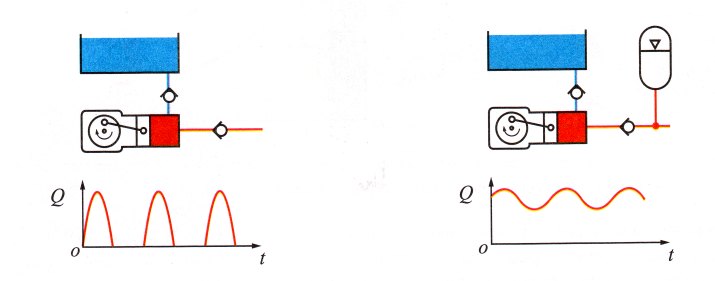

65. Гидроаккумуляторы
Гидроаккуляторы- устройства , предназначенное для аккумулирования энергии рабочей жидкости , находящейся под давлением , для последующего возврата этой энергии в гидросистему
гидроаккумуляторы с механическим накопителем;
гидроаккумуляторы с пневматическим накопителем.
Классификация гидроаккумуляторов с механическим накопителем
грузовые гидроаккумуляторы;
пружинные гидроаккумуляторы.
В грузовых гидроаккумуляторах накопление энергии гидравлической жидкости и её возврат в систему происходит за счет потенциальной энергии находящегося на определённой высоте груза.
В пружинных гидроаккумуляторах накопление энергии гидравлической жидкости и её возврат в систему происходит за счёт механической энергии сжатой пружины.
В пневмогидравлических аккумуляторах (пневмогидроаккумуляторах) накопление энергии гидравлической жидкости и её возврат в систему происходит за счёт энергии сжатого газа. В пневмогидроаккумуляторах в качестве сжимаемой среды используется газ азот или сжатый воздух.
Грузовой гидроаккумулятор
+ постоянное давление аккумулятора,простота конструкции,большой рабочий объём,низкая стоимость
- низкая энергоемкость,высокая инерционность, громоздкость конструкции, низкое давление
Пружинный гидроаккумулятор
+ относительная простота конструкции, невысокая стоимость
- давление зависит от характеристики и линейной деформации пружины, небольшой рабочий объём, инерционность
66 Гидробак (гидравлический бак) — в гидроприводе ёмкость для хранения рабочей жидкости.
Гидравлические баки выполняют следующие функции:
Хранение рабочей жидкости. Гидросистема требует для своей работы некоторый запас рабочей жидкости.
Отстой рабочей жидкости. Поскольку системы объёмного гидропривода очень чувствительны к загрязнению рабочей жидкости, то крайне важным является очистка рабочей жидкости. Помимо фильтров, функцию очистки выполняют и гидробаки, в которых жидкость отстаивается и значительная часть абразивных частиц оседает на дно. В связи с этим в конструкциях гидробаков часто предусматривают специальные перегородки, препятствующие перемешиванию жидкости.
Охлаждение рабочей жидкости. Одним из недостатков гидропривода является зависимость его рабочих параметров от вязкости рабочей жидкости, а значит, от её температуры. В связи с этим важной является функция охлаждения рабочей жидкости в гидробаке. Площадь поверхности гидробака при проектировании часто специально увеличивают для увеличения теплоотдачи.
Для предотвращения попадания в рабочую жидкость пыли и твёрдых частиц гидробаки должны оборудоваться специальными воздушными фильтрами.
Объём гидробака обычно проектируют равным двум-трём величинам подачи насоса.
Гидробаки рекомендуется устанавливать выше уровня расположения насоса — для улучшения условий всасывания и предупреждения возникновения кавитации во всасывающей полости насоса.
H=0,67Н0
V=2…3 Q
h1=2…3d
h2=2d
Могут быть закрытые гидробаки с давлением до 1 МПа
67. Фильтры устройство для «фильтрации» или «фильтрования» — выделения (или удаления) из потока частиц/жидкости/газов/смесей или сигнала (набора гармонических колебаний или любого другого) некоторой части с заданными свойствами.
Щелевые
Пористые
Сетчатые
Глубинные
Поверхностные
Грубой очистки-более100мкм
Нормальной очистки -более10 мкм
Тонкой очистки-более 5мкм
Особо тонкой очистки-более 1мкм
