№ 2

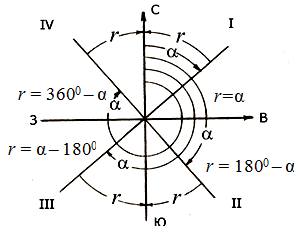

1 Что называют румбом? Определите значение румбов, для направлений ов и ос
Р
у м б о м л и н и и называют острый угол
между ближайшим концом меридиана и
данной линией. Румбы отсчитывают как
от северного, так и от южного концов
меридиана по ходу или против хода часовой
стрелки и изменяются от 0 до 90о.
2 Теодолитная марка и его части
Современный теодолит представляет собой сложный оптико-механический измерительный прибор. Его конструкция постоянно совершенствуется, используются более прогрессивные материалы, внедряется микроэлектроника, автоматизируются отдельные блоки. Теодолиты различаются по точности измерения углов и конструктивным особенностям. Согласно действующему стандарту по точности теодолиты принято подразделять на следующие виды:1 – высокоточные (Т05, Т1); 2 – точные (Т2, Т5);3 – технические (Т15, Т30). Буква Т означает шифр изделия (первая буква слова теодолит), а следующие за ней цифры показывают среднюю квадратическую погрешность измерения угла одним приемом в секундах. Например, теодолит модели Т30 позволяет измерить угол со средней квадратической погрешностью 30''. В настоящее время промышленность перешла на выпуск теодолитов второго, третьего и следующих поколений в которых внесены усовершенствования отдельных частей и устройств. В этих моделях перед шифром стоит цифра обновления (2Т30 – модель второго поколения). В зависимости от конструкции и назначения в обозначениях теодолитов могут быть дополнительные буквы. Например, буква П шифра означает, что зрительная труба теодолита имеет прямое изображение. Если теодолит имеет компенсатор остаточного угла наклона теодолита, позволяющий не приводить уровень при алидаде вертикального круга в нульпункт при измерении вертикальных углов, то в шифре появляется буква К. Теодолиты, соответствующие маркшейдерскому исполнению для работ во взрывоопасных подземных горных выработках, имеют в шифре букву М. В шифре цифровых или кодовых теодолитов возможны буквы D (digital – цифровой) или Ц, К (кодовый) и Э (электронный). Например, теодолит с шифром 3Т5КПМ будет означать теодолит третьего поколения, модели Т5, с компенсатором при вертикальном круге, с прямым изображением зрительной трубы в маркшейдерском исполнении.При геодезических съемках, инженерных изысканиях, в строительстве чаще всего применяют теодолиты типов Т30 и Т5
1
– установочная плата;
2 – наводящий винт лимба горизонтального круга;
3 – диоптрийное кольцо окуляра отсчетного
устройства;
4 – зеркальце для подсветки отсчетного
микроскопа;
5 – колонка;
6 – вертикальный круг;
7 – паз для закрепления ориентир-бусоли;
8 – объектив зрительной трубы;
9 – коллиматорный визир;
10 – закрепительный винт зрительной трубы;
1
1
– кремальера;
12 – диоптрийное кольцо окуляра зрительной трубы;
13 – наводящий винт зрительной трубы;
14 – цилиндрический уровень;
15 – наводящий винт алидады горизонтального круга;
16 – подставка; 17 – подъемные винты.

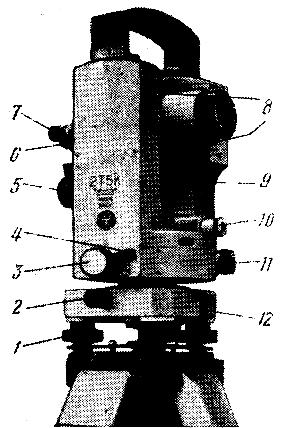

Теодолит 2Т5К:
1 – подъемные винты;
2 – закрепительный винт подставки;
3 – наводящий винт алидады горизонтального круга;
4 – рычаг закрепительного устройства;
5 – наводящее устройство зрительной трубы;
6 – окуляр зрительной трубы;
7 – окуляр отсчетного микроскопа;
8 – визиры;
9 – колонка;
10 – оптический центрир;
11 – винт перестановки лимба;
12 – подставка.
