- •Билет №13
- •1. Дислокационная теория процесса холодной сварки
- •2. Сварочная дуга с плавящимся электродом.
- •3. Факторы влияющие на технологическую прочность при сварке
- •4. Рафинирование металла сварного шва
- •Билет №14
- •1. Ультразвуковая сварка
- •2. Расчетные схемы нагреваемого тела.
- •3.Способы повышения сопротивляемости сплавов холодным трещинам
- •4.Распределение температуры на поверхности полубескнечного тела от движущегося источника тепла.
- •Билет №15
- •1.Сварка трением
- •2. Законы теплопроводности.
- •3. Природа и механизм возникновения холодных трещин при сварке
- •4.Образование сварочной ванны и формирование шва при сварке плавлением.
- •Билет №16
- •1. Физические явления при прохождении тока через контакт. Контактная сварка.
- •2. Краевые условия дифференциального уравнения теплопроводности.
- •3. Основы металлургических процессов при сварке плавлением. Газовая фаза в зоне сварки
- •Константа равновесия процесса диссоциации при постоянном давлении р например для водорода н:
- •4. Химическая неоднородность сварного шва.
- •Билет №17
- •1. Термодинамические условия образования сварного
- •3. Основы металлургических процессов при сварке плавлением. Газовая фаза в зоне сварки
- •2. Дифференциальное уравнение теплопроводности.
- •4.Электрическая дуга.
- •Билет №18
- •4. Потоки в сварочных дугах.
- •1. Термодинамические условия образования сварного
- •2. Классификация сварочных источников тепла.
- •3. Основы металлургических процессов при сварке плавлением. Газовая фаза в зоне сварки
- •Влияние азота на свойства стали
- •Билет №19
- •1. Физическая и технологическая свариваемость
- •2. Распределение температуры на поверхности полубескнечного тела от движущегося источника тепла.
- •3. Основы металлургических процессов при сварке плавлением. Газовая фаза в зоне сварки
- •Влияние водорода на свойства стали
- •4.Силы в дуге при спэ.
- •Билет №20
- •1. Кинетика процесса сварки металлов и их сплавов в твердой фазе
- •2. Температурное поле от движущегося линейного источника тепла в бесконечной пластине.
- •3. Основы металлургических процессов при сварке плавлением. Газовая фаза в зоне сварки
- •Влияние окиси углерода на свойства стали
- •Карбидообразование
- •4. .Сварка в среде инертных газов
2. Расчетные схемы нагреваемого тела.

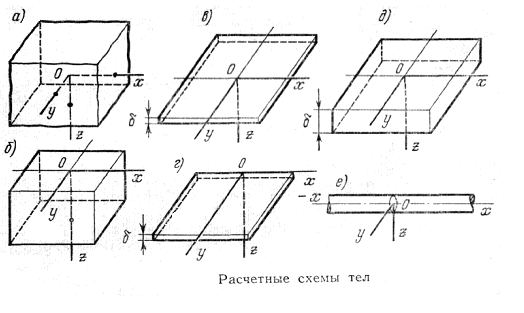

Точный учет формы нагреваемого тела ведет к существенному усложнению аналитического решения дифуравнений теплопроводности. Поэтому идут на упрощение формы нагреваемого тела, сводя их к простейшим:
Полубесконечное тело - ограничено плоскостью z=0. Остальные граничные поверхности находятся на бесконечно далеком расстоянии, т.е. не влияют на процесс распространения тепла.
Бесконечное тело – это тело, ограниченное плоскостями z=0 и z= , и неограниченное в направлениях x , y. Предполагают, что температура по толщине листа не меняется.
Плоский слой – схему применяют в том случае, когда нельзя пренебречь изменением температуры по толщине, но в то же время, толщина тела не настолько велика, чтобы можно было пренебречь влиянием плоскости z= и считать тело полубесконечным.
Бесконечный или полубесконечный стержень – считается, что температура равномерно распределена в пределах каждого поперечного сечения стержня и изменяется только по его длине.
3.Способы повышения сопротивляемости сплавов холодным трещинам
1.Ограничивать, когда это возможно, содержание в основном металле С, Mn, Ni, Cr, Mo, повышающих склонность сплава к закалке.
2.Следует максимально ограничить содержание Н2 в сварном шве; для чего необходимо:
- тщательная зачистка под сварку;
- исключение попадания влаги при сварке в зону горения дуги;
- сушка исходных сварочных материалов;
3.Регулирование термического цикла путем снижения скоростей охлаждения сварного соединения:
- за счет выбора режимов сварки; в том числе и импульсной.
- за счет применения предварительного или сопутствующего подогрева.
4. Снижение жесткости сварной конструкции.
5. Термообработка (отпуск) непосредственно после сварки: путем нагрева индуктором или газовым пламенем.
6. Применение аустенитных швов при сварке закаливающихся сталей. Аустенит обладает высокой пластичностью и вязкостью даже в литом состоянии.
Методы оценки сопротивляемости сплавов образованию холодных трещин при сварке
ГОСТ 26388-84. Соединения сварные. Метод испытаний на сопротивляемость образованию холодных трещин при сварке плавлением. Суть методов – в доведении металла ЗТВ до образования в нем холодных трещин под воздействием растягивающих напряжений от внешней постоянной нагрузки: а)машинные методы или под действием сварочных остаточных напряжений; б) технологические методы.
4.Распределение температуры на поверхности полубескнечного тела от движущегося источника тепла.
Изотерма – это г.м.т., имеющих одинаковую температуру.
Распределение по прямым, параллельным оси ОХ.
y2>y1>y=0- Изотермы не симметричны.
Распределение Т по прямым, параллельным оси OY.
Распределения Т симметричны.
Распределение Т (изотермы) на плоскости Z=0
Изотермы в плоскости YOX.
Температурное поле предельного состояния при движении точечного источника тепла по поверхности полубесконечного тела:

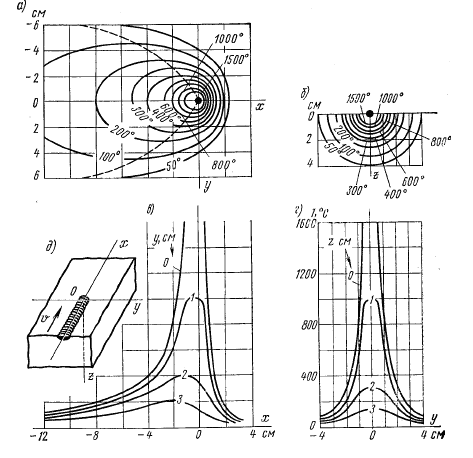

а)- изотермы на поверхности XOY ; б)- изотермы в поперечной плоскости XOZ, проходящей через центр источника теплоты; в)- распределение температуры по прямым, параллельным оси х и расположенным на поверхности массивного тела; г)- распределение температуры по прямым, параллельным оси y и лежащим в поперечной плоскости XOZ; д) – схема расположения координатных осей.
