20. Понятие о проекциях эллипсоида на плоскость. Проекция Гаусса-Крюгера, её свойства. Система зон и условные ориентиры.
Проблема выбора той или иной проекции отображения эллипсоида на плоскость с целью получения системы плоских прямоугольных координат, именно для геодезии, заключается в том, чтобы выбрать ту из них, которая наилучшим образом удовлетворяла бы физико-географическому расположению данной страны и была бы удобной для производства топографо-геодезических работ на ее территории.
Указанным условиям для нашего государства в наибольшей степени отвечает равноугольная (конформная) поперечно-цилиндрическая проекция эллипсоида на плоскость. Теоретические основы этой проекции были разработаны Ф. Гауссом в тридцатые годы XIX столетия. В настоящее время, эту широко распространенную проекцию сокращенно называют проекцией Гаусса.
В наше время, наряду с проекцией Гаусса, в различных странах применяются и другие системы плоских прямоугольных координат, полученных с помощью других картографических проекций, например:
стереографической проекции Руссиля (Франция, Испания, Бельгия);
конформной конической проекции Ламберта (США, Канада, Мексика);
поперечно-цилиндрической равнопромежуточной проекции шара на плоскость по Зальднеру (Германия, Россия до 1930 г.) и др.
Каждая из этих проекций имеет свои достоинства и недостатки.
Н
евозможность
отображения на плоскости без искажений
всей поверхности Земли привело к тому,
что в геодезии на плоскость отображается
только часть поверхности эллипсоида,
очень небольшая по сравнению со всей
поверхностью Земли. Конечно, это приводит
к множеству различных систем плоских
прямоугольных координат для государств
с большими территориями.
В нашей стране с 1930 г . применяется проекция Гаусса.
В этой проекции вся поверхность земного эллипсоида разделяется меридианами на области (зоны), простирающиеся от северного до южного полюсов (рис. 3.13).
Средний меридиан каждой зоны называется осевым, крайние – граничными. Ширина зоны выбирается исходя из величин линейных искажений и с учетом удобства их практического применения для топографо-геодезических работ.
В нашей стране приняты две системы координатных зон – шестиградусные и трехградусные. Первые являются основными, в том смысле, что все вычисления, материалы и каталоги координат выполняются и оформляются в системах шестиградусных зон. Трехградусные зоны используются только для производства крупномасштабных топографических съемок масштабов 1:5000 и крупнее.
Каждая из этих зон изображается на плоскости независимо от остальных, образуя самостоятельную систему координат. Осями абсцисс и ординат служат соответственно изображения на плоскости осевого меридиана зоны и экватора.
Крайним западным меридианом первой 6-градусной зоны является Гринвичский меридиан, и счет зон ведется от Гринвича на восток от 1 до 60.
Территория России расположена в 28 6-градусных зонах (с 5 по 32).
При таком расположении 6-градусных зон, номер зоны (n) и долгота (L0) осевого меридиана зоны будет определяться следующими выражениями
где N – номер колонны листа карты масштаба 1:1 000 000.
В системе 3-градусных зон осевые меридианы располагаются через 3˚ по долготе и совпадают поочередно с граничными и осевыми меридианами 6-градусных зон. Причем осевые меридианы первых 6-градусной и 3-градусной зон совпадают.
Д
олготы
осевых меридианов 3-градусных зон
определяются по формуле:
где n'
– номер трехградусной зоны.

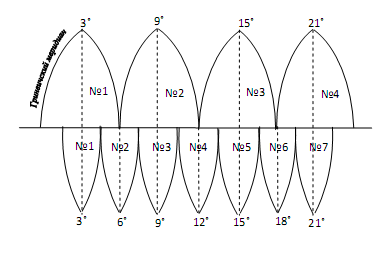

Графически взаимное расположение 6-градусных и 3-градусных зон можно показать на рисунке.
Очевидно, что при таком выборе расположения зон и осей координат в них, изображение какой-либо отдельно взятой зоны на плоскости будет точной копией изображения любой другой зоны. А это значит, что системы плоских координат каждой зоны в проекции Гаусса совершенно однообразны.
Ординаты у отсчитываются от изображения осевого меридиана в обе стороны и будут отрицательными для точек, лежащих в западной половине координатной зоны.
Чтобы
исключить отрицательные ординаты и
иметь возможность по значениям плоских
прямоугольных координат судить о
местоположении зоны, в каталогах приводят
так называемые условные ординаты.
Переход от реальных ординат (у) зоны к
условным (у') осуществляется по формуле
Например,
точка находится в 12 координатной зоне
и имеет ординату у = –86400.082 м. Тогда,
согласно формуле (3.52), получим условную
ординату
