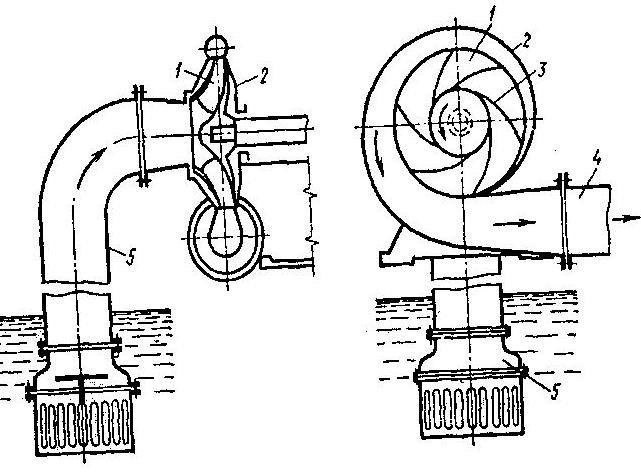

2. Центробежные насосы.
В насосах динамич. действия перекачка жидкости производится непрерывным е движением. Параметры: 1.подача насоса Q-это произведение раб. объема на частоту вращения приводного вала за ед. времени.Q=V*n-частота вращ.. 2.мощность насоса N-это мощность потребляемая насосом от приводного двигателя.N=p*Q р-давл. 3.КПД. 4.напор насоса Н. Принцип действия. Р.Ж. поступает по оси вращения раб. колеса (перпендикулярно раб. колесу) жид. Приводится во вращ. движение, в корпусе повышается давл. и нагнет. Патрубок отводит жидкость. Коесо устанавливается на валу с опорами в подшипниках, который приводится во вращение двигателем ч/з эластичную или жесткую муфту. Корпус насоса служит опорой для подшипников.
1-лопатки колеса
2-корпус (сприралевидный отвод)
3-рабочее колесо
4-выходной патрубок
5-входной патрубок
3. Поршневые компрессоры.
Компрессоры- это машины для сжатия и перемещения, нагнетания газообр. в-в. Различают : - динамические (центробежные), -объемные (поршневые). Применяются: -для закачки газа в нефтяные пласты с целью поддержания и восстановления пластового давления. –для подачи воздуха в пневматич. системы БУ, различных грузоподъемных, транспортных и других машин, приборов, инструментов и приспособлений. –для вентиляции с целью охлаждения оборудования и циркуляции воздуха в помещениях. –для закачки газа в подземные хранилища. –для теплопередачи.

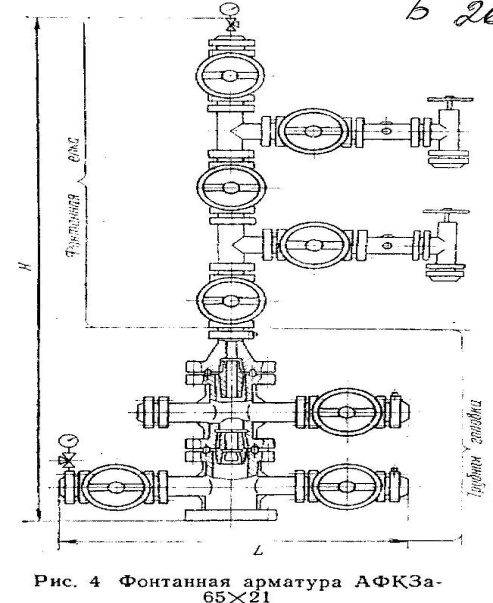

4. Фонтанная арматура.
ФА предназначена для:1)герметизации устья скв. 2)подвешивания НКТ. 3)контроля и регулирования режима эксплуатации. 4)проведения ряда технол. операций(исслед., ремонтные, профилактические). ФА устанавливается на устье скв. На верхний фланец колонной головки и болтовым креплением. ФА сост. из 2частей: +трубная головка- это ниж. часть ФА, которая уст-ся на устьевой фланец колонной головки. Он служит для подвески 1-2рядов НКТ, для герметизации кольцевого пространства м/у НКТ и экспл. колонной. Трубная головка состоит из крестовика, катушки, тройника с резьбовой подвеской и 1ряда НКТ, боковой буфер с винтелем и манометром. +фонтанная елка- верх. часть ФА. Уст-ся на трубной головке и служит для: -направление продукции скв. в выпускную линию и регулирования режима экспл. скв. –осущ. контроля за работой скв. путем установки КИП. –установки спец. сальниковых устройств.для спуска глубинных приборов или скребков для очистки труб НКТ от парафина, гипса. Есть 2 типа: тойниковые (АФТ-65Кр(диам. кран. задвижки 65мм)-140(14МПа)) и крестовые (АФК-50-120)
