1.3 Сборка вторичного вала кп КаМаз

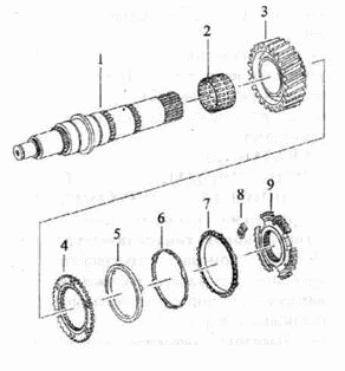

Рис.5 Сборка вторичного вала КП

1. Зажмите вторичный вал (1) со стороны первичного вала.

2. Слегка смажьте игольчатый роликоподшипник (2) и насадите на вторичный вал.

3. Косозубую шестерню (3), 2-я передача, насадите на вторичный вал, чтобы шлицы для зубчатой муфты синхронизатора смотрели в сторону выходного вала.

4. Проверьте предел износа деталей синхронизатора (см. главу 6). 5. Дисковую зубчатую муфту (4) насадите на шлицы косозубой шестерни (3). Слегка выпуклое внутреннее зацепление дисковой зубчатой муфты показывает в сторону выходного вала.

6. Внутреннее кольцо (5) насадить на дисковую зубчатую муфту. Язычки должны смотреть в сторон}' выходного вала.

7. Промежуточное кольцо (6) насадить таким образом, чтобы язычки попали в вытачки дисковой зубчатой муфты.

8. Насадить наружное кольцо (7). Язычки должны смотреть в сторону выходного вала.

9. При помощи трех соединительных вставок (8) выровняйте язычки наружного кольца и язычки внутреннего кольца. Спозиционируйте язычки внутреннего и наружного колец внахлест, чтобы потом

соединительные вставки попали в вытачки ступицы синхронизатора (9) и были над язычками. После того, как все будет согласовано, удалите вставки.

10. Ступицу синхронизатора (9) нагреть примерно до 120 гр. по Цельсию и насадить на шлицы вторичного вала. Спозиционированные язычки должны быть при этом в вытачках ступицы синхронизатора. Выступы наружного кольца должны входить в вытачки ступицы синхронизатора. Проворачивать синхронизатор можно при помощи пластмассовой оправки.

11. Осевой зазор косозубой шестерни (3) должен составлять по меньшей мере 0,20 мм.

12. Вставить соединительные вставки (8) в ступицу синхронизатора (9).

13. Скользящую муфту (10) провести над ступицой синхронизатора и наружным кольцом и подвести к дисковой зубчатой муфте.

14. Вставить новые соединительные пружины (11) и имеющиеся фиксаторы (12), правильно расположить их в ступице синхронизатора.

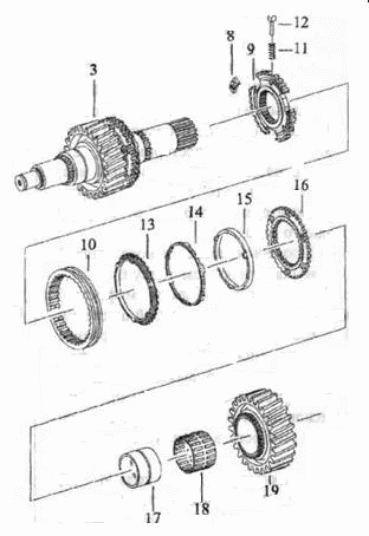

Рис.6 Сборка вторичного вала КП

УКАЗАНИЕ: "СИНХРОНИЗАЦИЯС ДВОЙНЫМКОНУСОМ".

Правильно вставьте фиксаторы в корпус синхронизатора.

15. При помощи подходящего инструмента подправьте положение фиксаторов в ступице синхронизатора и в скользящей муфте.

16. Насадите наружное кольцо (13). Язычки должны зацепляться в соединительное кольцо, а выступы в вытачки ступицы синхронизатора.

17. Вставьте промежуточное кольцо (14). Язычки должны смотреть в сторону выходного вала. Вставьте внутреннее кольцо (15) и произведите зацепление язычков с соединительным диском.

18. Дисковую зубчатую муфту (16) с выпуклым внутренним зацеплением насадить с таким расчетом, чтобы оно смотрело в сторону первичного вала и входило бы в зацепление с промежуточным кольцом (14).

Включить скользящую муфту в нейтральном положении и прижать к дисковой зубчатой муфте. Вы отчетливо услышите щелчок фиксаторов, вставших на место

19. Нагреть втулку (17) до 120 гр. по Цельсию и насадить на вторичный вал, добиться хорошего осевого положения. Если есть необходимость, подправьте пластмассовой оправкой.

20. Слегка смажьте игольчатый роликоподшипник (18) и наденьте на втулку (17).

21. Косозубую шестерню (19) для 1-й или 5-й передачи насадите на игольчатый роликоподшипник (18) таким образом, чтобы шлицы вошли в зацепление с дисковой зубчатой муфтой.

22. Зубчатую муфту (20) нагреть до температуры 120 гр. по Цельсию и насадить на вторичный вал. Добиться хорошего осевого положения.

УКАЗАНИЕ: Буртик зубчатой муфты должен "смотреть" в сторону выходного вала.

23. Осевой зазор косозубой шестерни первой или пятой передачи должен составлять как минимум 0, 20мм.

24. Нагреть втулку (21) до температуры 120 гр. по Цельсию, насадить на вторичный вал, обеспечить хорошее осевое положение.

25. Слегка смазать маслом игольчатый роликоподшипник (22) и надеть на втулку (21).

26. Косозубую шестерню (23) для заднего хода надеть на вторичный вал поверх игольчатого роликоподшипника.

Шлицы должны "смотреть" в сторону первичного вала.

27. Нагреть роликоподшипник (24) до температуры примерно 100 гр. по Цельсию, насадить на вторичный вал, добиться хорошего осевого положения. В случае необходимости воспользуйтесь пластмассовой оправкой.

28. Заправьте упорное кольцо (25) в кольцевой паз вторичного вала.

УКАЗАНИЕ: Осевой зазор упорного кольца должен составлять от 0 до 0,05 мм. Соответствующее упорное кольцо выберите по каталогу запасных частей.

29. Насадите на вторичный вал прижимное кольцо (26).

УКАЗАНИЕ: Прижимного кольца (26) в прежнем исполнении больше нет.

30. Зажмите вторичный вал со стороны выходного вала.

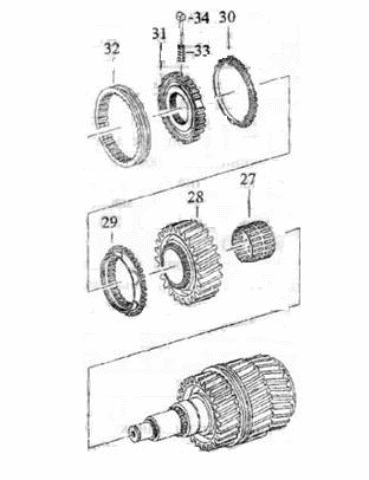

31. Слегка смазать маслом игольчатый подшипник (27) и насадить на вторичный вал.

32. Косозубую шестерню (28).3-я или 7-я передача надеть на игольчатый роликоподшипник; шлицы косозубой шестерни должны "смотреть" в сторону - первичного вала.

33. Зубчатая муфта (29) насадить на шлицы косозубой шестерни.

34. Кольцо синхронизатора (30) насадить на зубчатую муфту.

35. Нагреть ступицу синхронизатора (31) до температуры 120 гр. по Цельсию, насадить на шлицы вторичного вала, проследите за правильным осевым положением. В случае необходимости подправьте при помощи пластмассовой оправки.

УКАЗАНИЕ: Выступы кольца синхронизатора должны попадать в вытачки ступицы синхронизатора.

36. Насадить скользящую муфту (32).

Рис.7 Сборка вторичного вала КП

Рис.8 Сборка вторичного вала КП

УКАЗАНИЕ: Отфрезерованные вытачки с внутренней стороны скользящей муфты должны идти внахлест с теми местами ступицы синхронизатора, где будут расположены прижимные пружины (33) и фиксаторы (34).

37. Вдавите в отверстия корпуса синхронизатора новые пружины и имеющиеся фиксаторы и вставьте в скользящую муфту.

38. Расположите кольцо синхронизатора таким образом, чтобы выступы попадали в вытачки ступицы синхронизатора. Проверьте предел износа, см. главу 6.

39. Наденьте зубчатую муфту (36) на кольцо синхронизатора.

40. Подтяните скользящую муфту к нейтральному положению, прижимая при этом друг к другу кольцо синхронизатора (35) и зубчатую муфту. (36). Будет слышно как войдут на место и щелкнут фиксаторы.

41. Вставить оба роликоподшипника (37) в косозубую шестерню (38), 4-я передача.

УКАЗАНИЕ: отверстия роликоподшипников для смазки должны "смотреть" наружу (см. направление стрелки).

42. Роликоподшипник вместе с косозубой шестерней нагреть до температуры 100 гр. по Цельсию, насадить на вторичный вал, проследить, чтобы весь пакет подшипников лежал соосно.

УКАЗАНИЕ: шлицы косозубой шестерни должно "смотреть" в сторону выходного вала.

43. Осевой зазор косозубой шестерни должен составлять по меньшей мере 0,05 мм.

УКАЗАНИЕ: предложение по сборке: осевое кольцо (39), роликоподшипник (40), разборное кольцо (41), упорное кольцо (42) и кольцо (43) монтировать только по прочтении главы 11 "Настройка валов".
