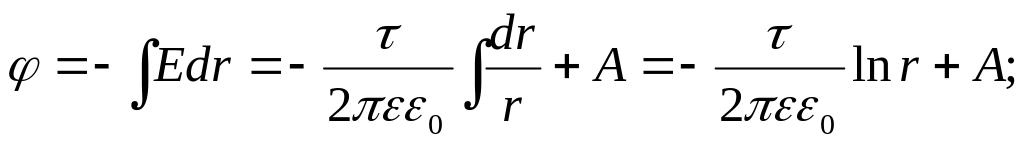

49.Электрическое поле заряженной оси
Таким
образом
26.Постоянная распространения,волновое сопротивление,падающие и отраженные волны,фазовая скорость,длина волны.
Рассмотрим синусоидальный режим в однородной длинной линии:
Поскольку режим sin,то перепишем диффуры в комплексной форме:
Комплексные изображения не функции времени,поэтому частные производные земещаются полными.

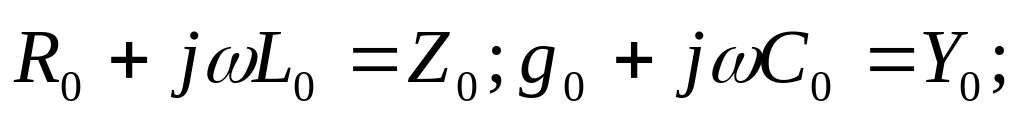

Обозначим
это
есть продольное комплексное сопротивление
на 1 длины линии и поперечная комплексная
проводимость на 1 длины линии,причем
Z0≠1/Y0.

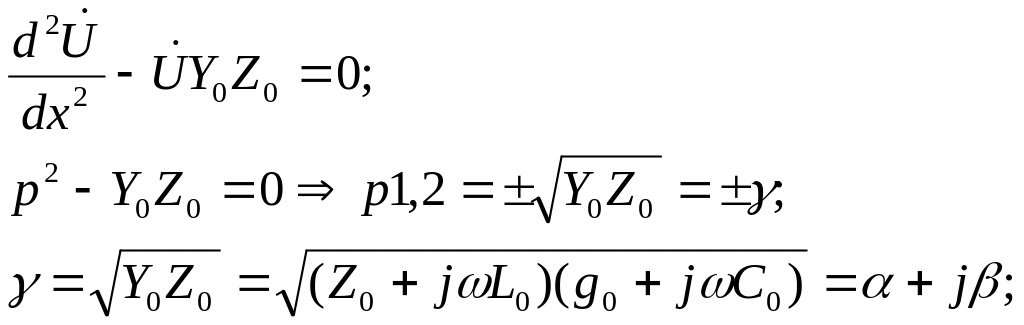

Продифференцируем (1) и туда подставим (2)
решим
однородный диффур 2го порядка:
-постоянная распространения волны.
α-коэф затухания (м-1),β-коэф.фазы(м-1).
(5)
здесь A1,A2
постоянные оперирования(из гранич.усл-й)

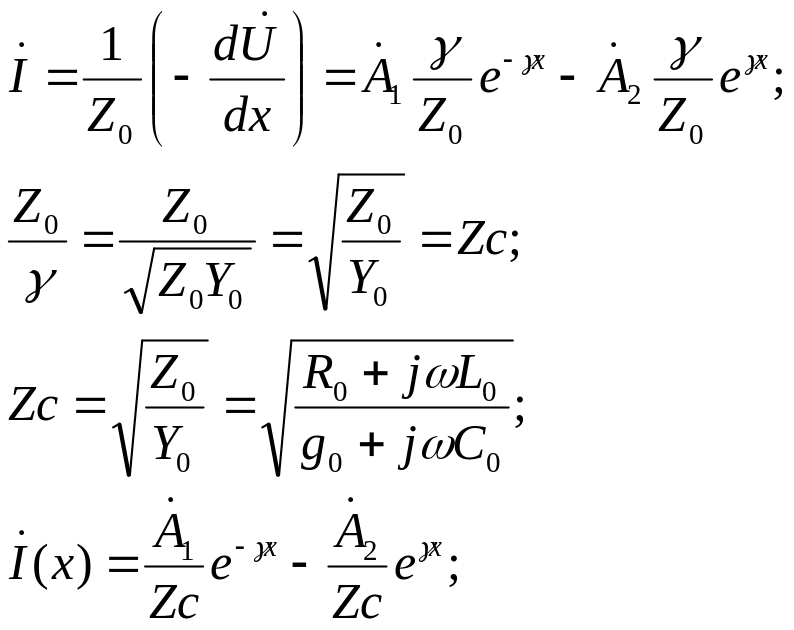

Получим решение для тока
(6)
- характерист сопротивление длинной линии
(7)
Покажем,что
слагаемое,входящее в выражения (5) и (7)
есть волна. Пусть
Т.е.
отсюда
заключаем,что первое слагаемое есть
волна,распространяющаяся в направлении
увеличения х; а второе – в направлении
уменьшения х.Назовем первое слагаемое
падающей волной,второе-отраженной
волной,т.е. U(x,t)=Uпад+Uотраж;
Для тока i(x,t)=iпад-iотраж;
г
де
Возьмем отношение
т.е.хар.сопротивление
Zc есть коэф-т пропорциональности между
падающими или отраженными волнами
напряжения и тока,поэтому хар сопротивление
называют волновым.Важнейшими
характеристиками длинных линий являются
скорость распространения и длина
волны.Для определения скорости
распространения(vф)
представим,что наблюдатель перемещается
вместе с волной.Тогда для него фазы
волны будет неизменной cost-βx+ψ1=const;
Продифференцируем по времени:
Длина волны λ – путь,пройденный волной за время,равное периоду колебаний
Мы рассматриваем процесс передачи элмаг.энергии вдоль длинной линии как смену падающих и отраженных волн.На самом деле их нет,есть единый элмаг процесс и это абстракция для анализа.
50.Электрическое поле двух заряженных осей
Пусть при r(-)=r(+) ϕ=0;Тогда получим A1=0;
Найдем
уравнения эквипотенциальной линии:
ϕ=const; r(-)/r(+)=K=const;
Обозначим
ak1=s,
-уравнения
окружности с радиусом R и центром,лежащим
на 0х,смещенным вправо от начала координат
на s.Т.о. эквипотенциали есть
окружности.Силовые линии всегда
перпендикулярны эквипотенциальным
поверхностям.
51.Электрическое поле двухпроводной линии.
τ,R1,R2,d, Найти:эл.поле, a, S1, S2.
На основании следствия 1 теоремы единственности поверхности проводников можно заменить эквипотенциальными поверхностями поля, созданного двумя разноименно заряженными осями.Задача сводится к расчету поля от фиктивных заряженных осей.
Аналогично
получаем
Аналогично решается расчет поля для двух цилиндрических проводов, расположенных 1 в другом.В результате аналогичного предыдущему случаю, получим формулы:
