5.3. Решение простейшей задачи вэр1
Дано: основные исходные данные п.5.1.; t=2,63·106 с; Zвбн = 103,0 м;Qнбтреб = 500 м3/с;Qпр = 200 м3/с.
Требуется найти: Zвбк,Zнб,На,QГЭС,NГЭС.
Задача решается безитерационным путем по алгоритму, представленному на рис.5.5. в последовательности, представленной в табл.5.5.
5.4. Решение простейшей задачи вэр2
Дано: основные исходные данные п.5.1.; t=2,63·106 с; Zвбн = 103,0 м; Zвб = 102,0 м;Qпр = 200 м3/с.
Требуется найти:Zвб,Zнб,На,QГЭС,NГЭС.
Задача решается безитерационным путем по алгоритму, представленному на рис.5.6. в последовательности, представленной в табл.5.6.
Дано: t, Zвбн,Qнбтреб,Qпр приQнбтреб >Qпр.
Zнб =Zнб(Qнбтреб)
Qв =Qнбтреб –Qпр ;
Vсрб =Qв·t
Vвк = Vвн(Zвбн) – Vсрб
Zвбк = Zвбк(Vвк)
На = 0,5·(Zвбн+Zвбк)–Zнб
QГЭСпред =
QГЭС =
NГЭС = kN·QГЭС·На
Рис.5.5
Дано: t, Zвбн, Zвбк,Qпр при Zвбн > Zвбк.
Vсрб = Vвбн(Zвбн)– Vвбк(Zвбк)
Qв =
Qнб =Qв +Qпр
Zнб =Zнб(Qнб)
На = 0,5·(Zвбн+Zвбк)–Zнб
QГЭСпред =
QГЭС =
NГЭС = kN·QГЭС·На
Рис.5.6
5.5. Решение простейшей задачи вэр3
Дано: основные исходные данные п.5.1.; t=2,63·106 с; Zвбн = 103,0 м;NГЭС = 100 МВт;Qпр = 200 м3/с; N=5%.
Требуется найти: Zвбк,Zнб,Qв,QГЭС,Qнб,На,NГЭС.
Задача решается итерационным путем с использованием алгоритма на рис.5.6 для задаваемых вариантов Zвбк, рассчитываемых значенийNГЭСрасч и сопоставлением их сNГЭС с точностью до N.
Вначале решается задача 5.2.4.: Zвбн = 103,0 м;Qпр =Qнб = 200 м3/с;Zнб = 81,00 м; НГЭС =Zвбн –Zнб = 22,0 м;NГЭСрасч = 8,2·22,0 0,2 = 36 МВт, следовательно, требуется сработка водохранилища.
Расчет для нескольких вариантов Zвбк проводится в форме табл.5.6. с добавлением необходимых расчетных переменных и сопоставлениемNГЭСрасч(Zвбк) с заданным значениемNГЭС (см. табл.5.7).

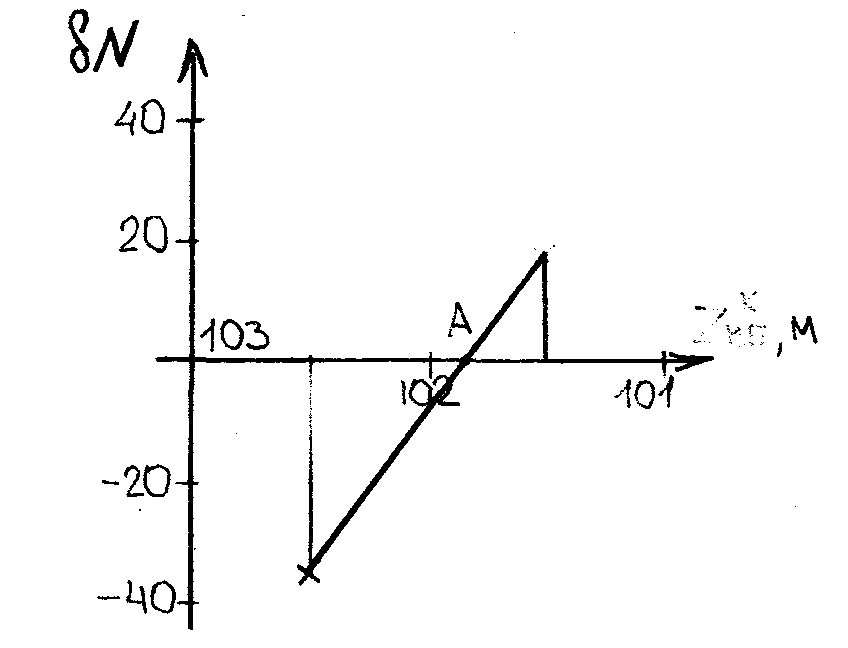

Для поиска решения задачи используется графический способ, реализованный ранее в решении водохозяйственных задач на рис.4.1., 4.2. (см.рис.5.7).
На рис. 5.7 получена т.А с Zквб= 101,85 м для которой выполнены все расчеты в табл.5.7, соответствующее искомому решению задачи ВЭР3.
Рис. 5.7
5.6. Обобщение задач вэр1 и вэр2
5.6.1. ВЭР1.1: работа ГЭС с Qнбтреб > QГЭСпред (Zвб) с обеспечением NГЭС max.
Дано: основные исходные данные приведены в п.5.1; t=2,63106 c; Zвбн=104,0 м; Qпр=2200 м3/с; Qнбтреб=2800 м3/с; Q=4%.

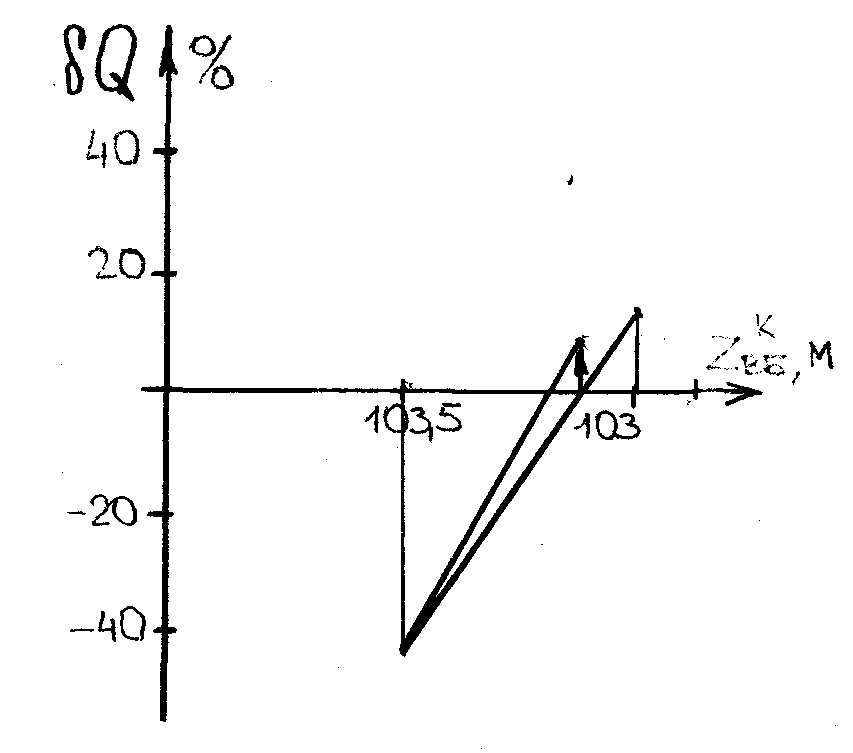

Требуется найти: Zвбк, QГЭС, Hаi, NГЭС, Qх.сбр., Qв. Решение задачи реализуется итерационным путем и поясняется в табл.5.8 и на рис. 5.8.
Решение задачи: Zвбк=103,2 м; QГЭСпред=2335 м3/с; Qв=623 м3/с; Qх.сбр=465 м3/с; NГЭСmax= NГЭСуст=345 МВт; Qнбфакт=2800 м3/с.
5.6.2. ВЭР2.1: работа ГЭС предельными мощностями с Qх.сбр0.
Дано: основные исходные данные приведены в п.5.1; t=2,63106 c; Zвбн=102,0 м; Zвбк=100,0 м;Qпр=2100 м3/с.
Требуется найти: Qвi, QГЭСпред, Qх.сбр, NГЭСпред, Hа.
Решение задачи реализуется безитерационным путем и поясняется в табл.5.9.
Рис. 5.8
