6 Пассивные и активные датчики. Условные обозначения.
Датчики не работают самостоятельно. Обычно они являются частью большой системы, состоящей из формирователей сигнала и различных аналоговых и цифровых цепей обработки сигнала. Системой может быть, например, системе измерения, система сбора данных или система управления процессом. Датчики могут быть классифицированы по нескольким признакам. С точки зрения формирования сигнала используется классификация сенсоров на активные и пассивные. Активный датчик требует наличия внешнего источника возбуждения. Датчики, основанные на резисторах, например, термисторы, резистивные термометры и тензометры являются активными датчиками, так как ток должен протекать через них и соответствующее значение напряжения измеряется надлежащим образом для нахождения значения сопротивления. Другим способом является помещение устройства в мостовую схему, хотя в любом случае необходим внешний ток или внешнее напряжение по цепи.
С другой стороны, пассивные (или самообразующиеся) датчики генерируют свой электрический выходной сигнал без использования внешнего тока или внешнего напряжения по цепи. Примерами пассивных датчиков являются термоэлементы и фотодиоды, которые образуют термоэлектрические напряжения или фотодиодный ток, соответственно, которые не зависят от внешних цепей.
7 Измерительные трансформаторы
8 Назначение и основные параметры трансформаторов тока и трансформаторов напряжения
К измерительным органам ток обычно подводится от первичных измерительных преобразователей тока. Они обеспечивают изоляцию цепей тока измерительных органов от высокого напряжения и позволяют независимо от номинального первичного тока получить стандартное значение вторичного тока. Наиболее распространенными первичными преобразователями тока являются измерительные трансформаторы тока.
Измерительные трансформаторы тока имеют стандартный номинальный вторичный ток I2ном = 1; 5 А при любых значениях номинального первичного тока I1ном; допускается изготовление трансформаторов тока с номинальным вторичным током I2ном = 2; 2,5 А. Трансформаторы тока используют и в сетях напряжением до 1 кВ.
Для правильного действия релейной защиты требуется корректная работа трансформаторов тока при токах перегрузки электроустановки и токах короткого замыкания (КЗ), которые во много раз могут превышать их номинальные первичные токи, особенно в сетях напряжением до 1 кВ. Правильная работа быстродействующих устройств защиты и автоматики должна обеспечиться при переходных процессах в трансформаторах тока. Особенностью измерительных трансформаторов тока является то, что они работают в режиме, близком к режиму короткого замыкания. Первичная обмотка трансформатора ТА с числом витков ω1 включается в цепь первичного тока I1 сети, а к вторичной обмотке с числом витков ω2 подключаются цепи тока измерительных органов, например измерительных реле тока КА1, КА2 с относительно малым сопротивлением (рисунок 1). Начала и концы обмоток трансформатора тока указываются на их выводах. Выводы первичной обмотки Л1 и Л2 маркируются произвольно, а выводы вторичной обмотки И1 и И2 – с учетом принятого обозначения выводов первичной обмотки. При этом за начало вторичной обмотки И1 принимается вывод, из которого мгновенный ток i2 направляется в цепь нагрузки, когда в первичной обмотке ток i1 направлен от начала Л1 к концу Л2. При такой маркировке мгновенное значение тока в обмотке реле имеет то же направление, что и при включении непосредственно в защищаемую цепь (без трансформатора).

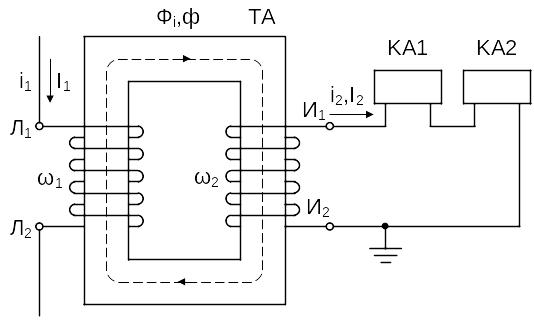

Рисунок 1 – Измерительный трансформатор тока
Коэффициент трансформации трансформатора тока определяется по формуле:
,
где ω1 – число витков первичной обмотки трансформатора тока;
ω2 – число витков вторичной обмотки трансформатора тока.
Трансформаторы напряжения
Напряжение подводится к измерительным органам от первичных измерительных преобразователей напряжения. Они, как и первичные измерительные преобразователи тока, обеспечивают изоляцию цепей напряжения измерительных органов от высокого напряжения и позволяют, независимо от номинального первичного напряжения, получить стандартное значение номинального вторичного напряжения U2ном = 100 В. Одними из самых распространенных первичных преобразователей напряжения являются измерительные трансформаторы напряжения ТV.
Особенностью измерительного трансформатора напряжения является режим холостого хода (близкий к холостому ходу) его вторичной цепи (рисунок 3). Первичная обмотка трансформатора ТV с числом витков ω1 включается на напряжение сети . Под действием напряжения по обмотке ω1 проходит ток намагничивания , создающий в магнитопроводе магнитный поток Ф. Магнитный поток, в свою очередь, наводит в первичной ω1 и вторичной ω2 обмотках ЭДС с действующими значениями соответственно E1 = 4,44f ω1Ф, E2 = 4,44f ω2Ф. Отсюда
.

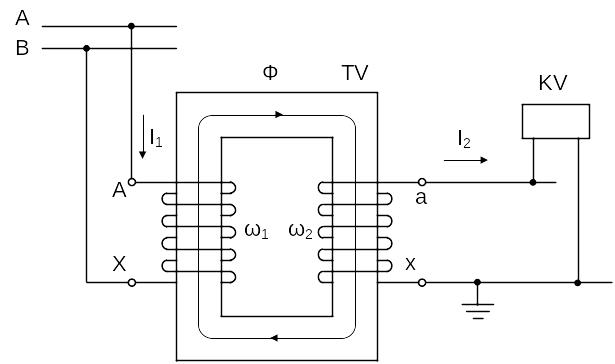

Рисунок 3 – Однофазный измерительный трансформатор напряжения
Отношение ω1/ω2 называется коэффициентом трансформации и обозначается КU. В режиме холостого хода = 0, а ток в первичной обмотке = . При этом и напряжение незначительно отличается от ЭДС . Поэтому
