16 Автоматические выключатели
Автомат служит для отключения электрической цепи при ненормальных и аварийных режимах — перегрузках, коротких замыканиях, чрезмерном понижении напряжения питания, изменении направления мощности и т. п. Автоматом можно также пользоваться для редких включений и отключений номинальных токов нагрузки.
К автоматам предъявляются следующие требования.
1. Токоведущая цепь автомата должна пропускать номинальный ток в течение сколь угодно длительного времени. Режим продолжительного включения для автомата является нормальным. С другой стороны, токоведущая система автомата подвергается воздействию больших токов короткого замыкания как при замкнутом положении контактов, так и при включении на существующее короткое замыкание.
2. Автомат должен обеспечивать многократное отключение предельных токов короткого замыкания, которые могут достигать десятков и даже сотен килоампер. После отключения этих токов автомат должен быть пригоден для длительного пропускания номинального тока.
3. Для повышения электродинамической и термической стойкости энергоустановок, уменьшения разрушений, вызываемых токами короткого замыкания, автоматы должны иметь малое время отключения. С целью уменьшения габаритов распределительного устройства и повышения безопасности обслуживания необходимо сокращение зоны выхлопа нагретых и ионизированных газов в процессе гашения дуги.
4. Элементы автомата должны обеспечивать необходимые токи и времена срабатывания и селективность.

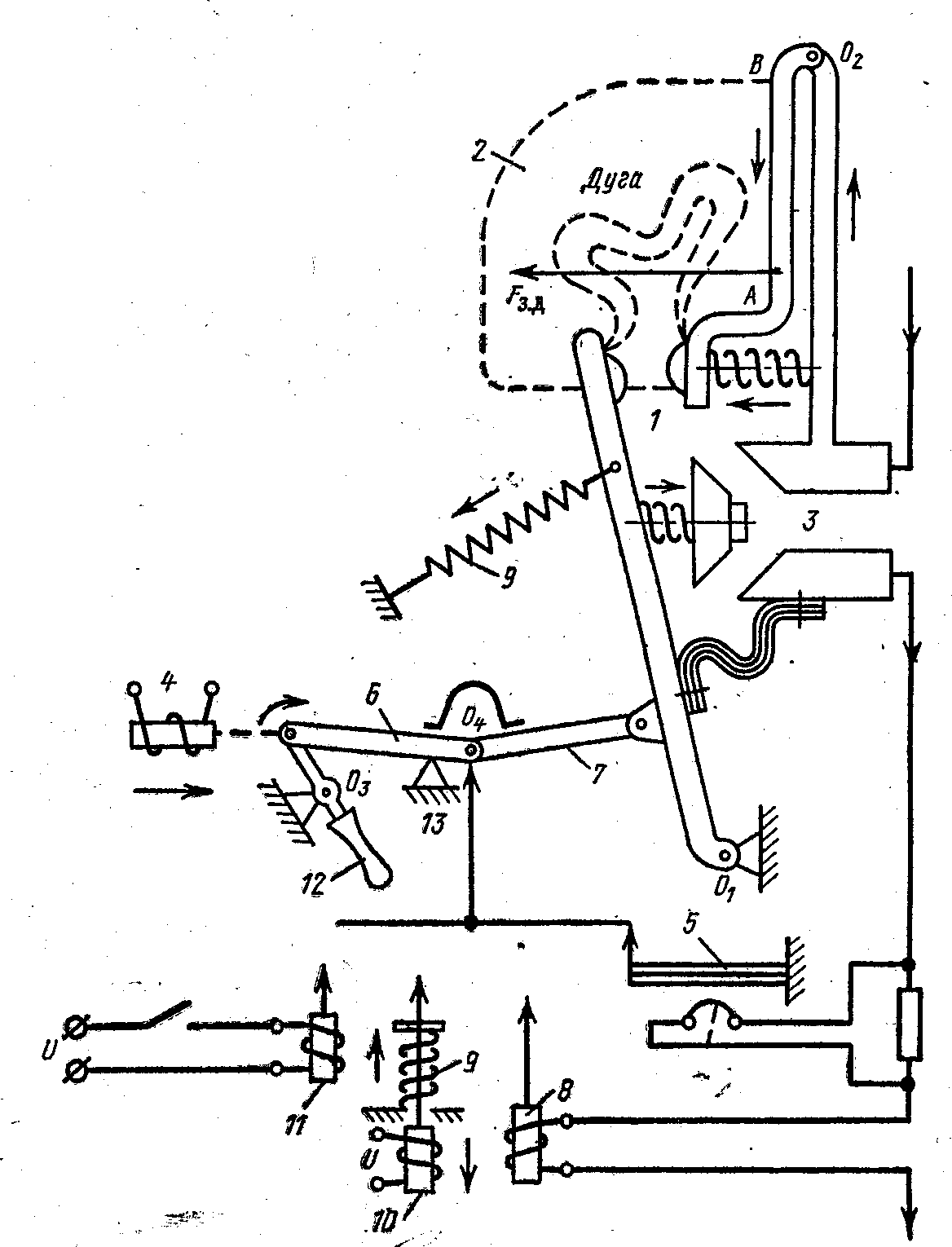

Принципиальная схема автомата на ток более 200А приведена на рис.17.1. Токоведущая цепь имеет основные 3 и дугогасительные 1 контакты. Включение автомата может производиться вручную (рукояткой 12 или электромагнитом 4. Звенья 6, 7 и упор 13 являются механизмом свободного расцепления. Отключение автомата может производиться вручную 12 или от расцепителей 5, 9, 10, 11. Скорость расхождения контактов обеспечивается пружиной 9. Гашение дуги, образующейся при отключении, происходит в камере 2.
Основными параметрами автоматов являются: номинальный длительный ток, номинальное напряжение, предельный ток отключения, собственное и полное время отключения.
Рис.17.1 Принципиальная схема автомата.
17 Предохранители
Предохранитель — это коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи разрушением специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.
В большинстве предохранителей отключение цепи происходит за счет расплавления плавкой вставки, которая нагревается протекающим через нее током защищаемой цепи. После отключения цепи необходимо заменить перегоревшую вставку на исправную. Эта операция производится вручную или автоматически заменой всего предохранителя.
Основными элементами предохранителя являются: корпус, плавкая вставка (плавкий элемент), контактная часть, дугогасительное устройство и дугогасительная среда.
Предохранители характеризуются номинальным током плавкой вставки, т.е. током, на который рассчитана плавкая вставка для длительной работы. В один и тот же корпус предохранителя могут быть вставлены плавкие элементы на различные номинальные токи, поэтому сам предохранитель характеризуется номинальным током предохранителя (основания), который равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.
В нормальном режиме теплота, выделяемая током нагрузки в плавкой вставке, передается в окружающую среду и температура всех частей предохранителя не превышает допустимую. При перегрузках или КЗ температура вставки увеличивается и она расплавляется. Чем больше протекающий ток, тем меньше время плавления. Эта зависимость называется защитной (времятоковой) характеристикой предохранителя.
Предохранители не должны отключать электрическую цепь при протекании условного тока неплавления и должны отключать цепь при протекании условного тока плавленияв течение определенного времени, зависящего от номинального тока.
Чтобы уменьшить время срабатывания предохранителя, применяются плавкие вставки из разного материала, специальной формы, а также используется металлургический эффект. Наиболее распространенными материалами плавких вставок являются медь, цинк, алюминий, свинец и серебро.
При больших номинальных токах плавкая вставка выполняется из параллельных проволок или тонких медных полос. Для ускорения плавления вставок из меди и серебра используется металлургический эффект — явление растворения тугоплавких металлов в расплавленных, менее тугоплавких. Обычно для создания металлургического эффекта на медных и серебряных вставках применяют чистое олово, обладающее более стабильными свойствами. В нормальном режиме работы шарик практически не влияет на температуру вставки.
Гашение электрической дуги, возникающей после перегорания плавкой вставки, должно осуществляться в возможно короткое время. Время гашения дуги зависит от конструкции предохранителя.
Наибольший ток, который плавкий предохранитель может отключить без каких-либо повреждений или деформаций, называется предельным током отключения.
Предохранители получили широкое применение в промышленных электроустановках, на электростанциях, подстанциях, в быту и имеют различную конструкцию.
