6 Линейный закон фильтрации
Закон Дарси (линейный закон фильтрации)

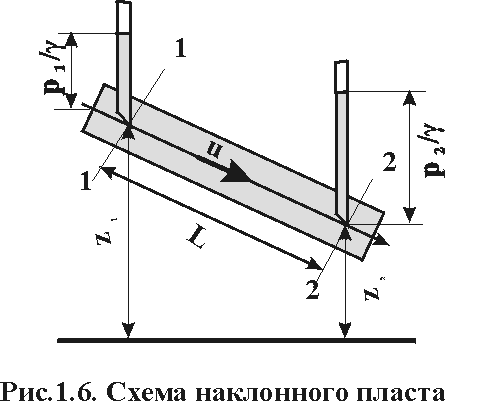

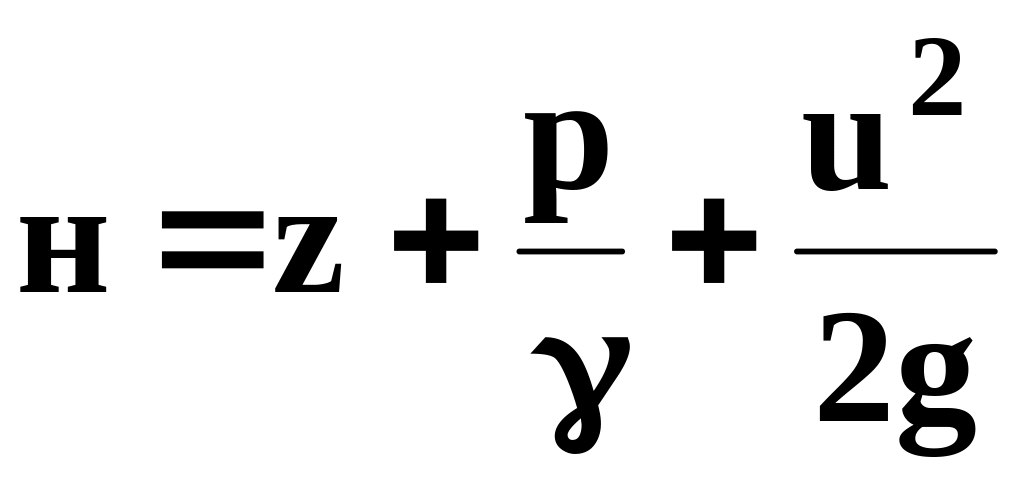

В 1856г. французским инженером Дарси был установлен основной закон фильтрации - закон Дарси или линейный закон фильтрации, устанавливающий линейную связь между потерей напора Н1-Н2 и объёмным расходом жидкости Q, текущей в трубке с площадью поперечного сечения F ,заполненной пористой средой . Напор для несжимаемой жидкости имеет вид ,где z- высота положения; р/ - пьезометрическая высота; - объёмный вес; u - скорость движения жидкости.
Т.к. при фильтрации скорость обычно мала, то под напором понимается величина . Закон Дарси имеет вид:
,
где с - коэффициент пропорциональности, называемый коэффициентом фильтрации и имеющий размерность скорости.
Коэффициент фильтрации с характеризует среду и жидкость одновременно, т.е зависит от размера частиц, от их формы и степени шероховатости, пористости среды, вязкости жидкости. Этот коэффициент обычно используется в гидротехнических расчетах, где приходится иметь дело с одной жидкостью - водой. При наличии различных жидкостей, что чаще бывает в подземной гидромеханике, использовать его неудобно. Поэтому закон Дарси записывается обычно в несколько ином виде

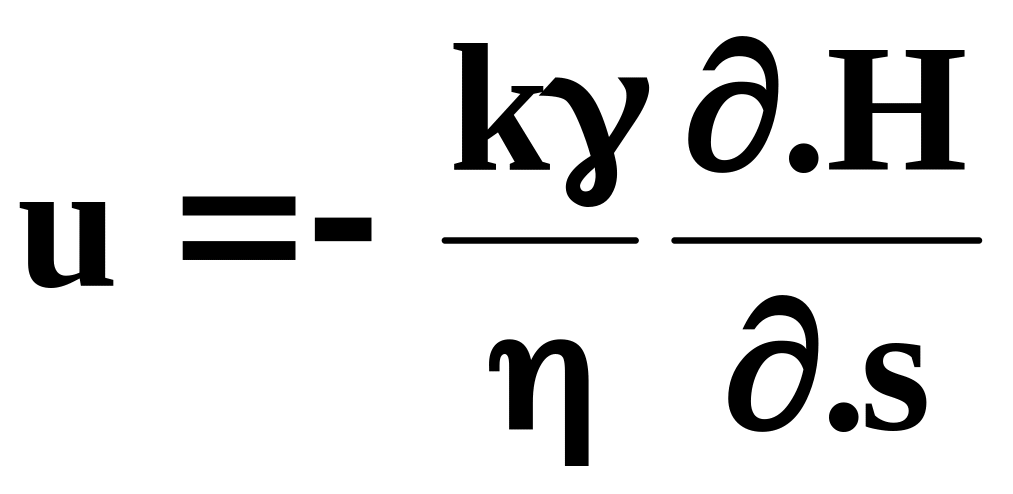

или
,
где - коэффициент динамической вязкости; k - коэффициент проницаемости, характеризующий среду; р= H - приведённое давление, равное истинному при z=0.
В системе СИ [k]=м2. В смешанной системе, когда [p]=кГ/см2, []=0.01г/см.с=1спз, [s] =см, [u]=см/с, k измеряется в дарси (1д=1мкм2=10-12м2 =10-8см2). Тысячная доля дарси называется миллидарси.
Проницаемость песчаных коллекторов обычно находится в пределах k=100-1000мд, а для глин характерны значения проницаемости в тысячные доли миллидарси.
Проницаемость определяется геометрической структурой пористой среды, т.е. размерами и формой частиц и системой их упаковки.
Имеется множество попыток теоретически установить зависимость проницаемости от этих характеристик, исходя из закона Пуазейля для ламинарного движения в трубах и Стокса для обтекания частиц при той или иной схематизованной модели пористой среды. Поскольку реальные породы не укладываются в рамки этих геометрических моделей, то теоретические расчеты проницаемости ненадёжны. Поэтому обычно проницаемость определяют опытным путём.
7 .Нелинейные законы фильтрации
Законы фильтрации при Re > Reкр
От точности используемого закона фильтрации зависит достоверность данных исследования скважин и определение параметров пласта. В связи сэтим в области нарушения действия закона Дарси необходимо введение более общих, нелинейных законов фильтрации. Данные законы разделяются на одночленные и двухчленные.
Одночленные законы описываются степенной зависимостью вида
где C, n - постоянные, 1 n 2.
Данные зависимости не удобны, т.к. параметр n в общем случае зависит от скорости фильтрации. В связи с этим наибольшее употребление нашли двухчленые зависимости, дающие плавный переход от закона Дарси к квадратичному, называемому формулой Краснопольского

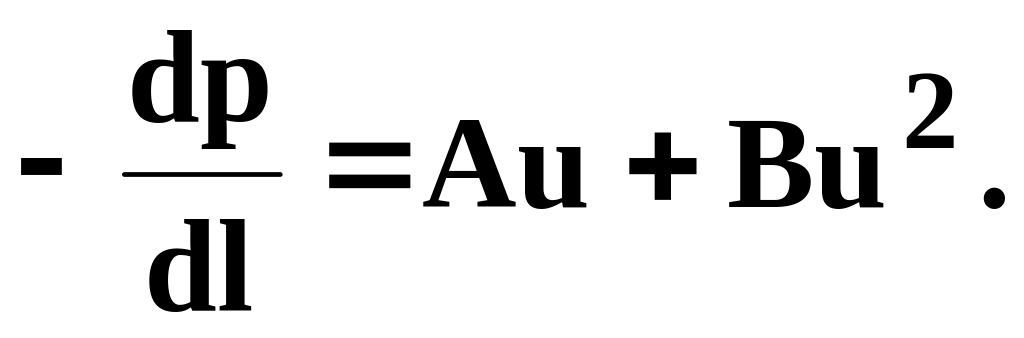

Коэффициенты А и В определяются либо экспериментально, либо теоретически. В последнем случае
где - структурный коэффициент и по Минскому определяется выражением
