40. Правила нанесения обозначений шероховатости поверхностей на чертежах.
Обозначение шероховатости поверхности указывается в соответствии с ГОСТ 2.309-73.
Шероховатость поверхности обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.
Структура обозначения шероховатости:
В обозначении шероховатости поверхности, способ которой конструктором не устанавливается, применяют знак
В обозначении шероховатости поверхности, которая должна быть образована только удалением материала, применяют знак
В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак
Поверхности детали, изготовляемой из материала определенного профиля и размера, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены знаком : без указания параметра шероховатости.
Значение параметра шероховатости указывают в обозначении шероховатости:
Для параметра Ra – без символа (например: 0,4)
Для остальных параметров – после соответствующего символа (например: Rmax 6,3; Rz50)
При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости. Например
При указании наименьшего значения параметра шероховатости после обозначения параметра указывают min. Например .
Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях или на полках линий-выносок:
При указании одинаковой шероховатости для всех поверхностей изделия обозначения шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят.
Обозначение шероховатости, одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа вместе с условным обозначением .Это означает, что все поверхности, на которых на изображении не нанесены обозначения, шероховатости или знак должны иметь шероховатость, указанную перед условным обозначением .
Если шероховатость поверхностей, образующих контур должна быть одинаковой, обозначение шероховатости наносится один раз в соответствии:
41. Правила нанесения обозначений покрытий.
Нанесение на чертежах обозначений покрытий производится в соответствии с ГОСТ 2.310-68.
Обозначения покрытий приводят в технических требованиях чертежах после слов «Покрытие».
Если на все поверхности изделия должно наносится одно и тоже покрытие, то запись делают в виде: «Покрытие …».
Если должных быть нанесены покрытия на поверхности, которые можно обозначить буквами или однозначно определить, то запись делают по типу: «Покрытие поверхностей А…»; «Покрытие наружных поверхностей …».
При нанесении одинакового покрытия на несколько поверхностей их обозначают разными буквами и записывают: «Покрытие поверхностей А…, поверхностей Б …»

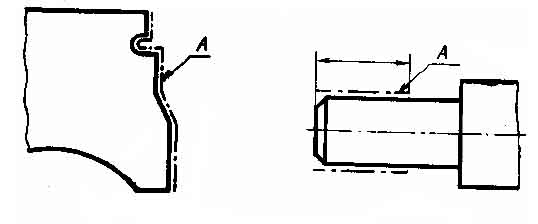

Если необходимо нанести покрытие на поверхность сложной конфигурации или на часть поверхности, которую нельзя однозначно определить, то такие поверхности обводят штрихпунктирной линией на расстоянии 0,8 … 1 мм от контурной линии, обозначают одной буквой и проставляют размер, определяющие положение этих поверхностей. Запись делают: «Покрытие поверхности А…»
Участки поверхности, подлежащие покрытию, отмечают с указанием размеров, определяющих положение этих участков
