Разъёмы rs-232c
Стандартный последовательный порт имеет 9- или 25-контактный разъём.
Таблица 3
Функции контактов разъёмов RS-232C
Название линии |
Назначение |
Обозначение |
№ контакта |
I/O |
|
DB25 |
DB9 |
||||
Защитная земля |
Соединяется с металлическим экраном кабеля и корпусом оборудования |
PG |
1 |
- |
- |
Передаваемые данные |
Последовательные данные передаются компьютером по этой линии |
TD |
2 |
3 |
O |
Принимаемые данные |
Последовательные данные принимаются компьютером по этой линии |
RD |
3 |
2 |
I |
Запрос на передачу |
Линия взаимодействия, которая показывает, что компьютер готов к приему данных; линия управляется со стороны компьютера |
RTS |
4 |
7 |
O |
Готовность модема к приёму |
Линия взаимодействия, с помощью которой внешнее устройство сообщает компьютеру, что оно готово к передаче данных |
CTS |
5 |
8 |
I |
Готовность модема к работе |
Линия взаимодействия, с помощью которой внешнее устройство сообщает компьютеру, что оно включено и готово к связи |
DSR |
6 |
9 |
I |
Схемная земля |
Сигнальная (схемная) земля, относительно которой действуют уровни сигналов |
SG |
7 |
5 |
- |
Несущая обнаружена |
Обычно этот сигнал используется модемами, которые таким образом сообщают хосту об обнаружении работающего модема на другом конце линии |
DCD |
8 |
1 |
I |
Готовность компьютера к работе |
Линия взаимодействия показывает, что компьютер включен и готов к связи; линия управляется со стороны компьютера |
DTR |
20 |
4 |
O |
Индикатор вызова |
Устройство (обычно модем) устанавливает этот сигнал при получении вызова от удаленной системы |
RI |
22 |
9 |
I |

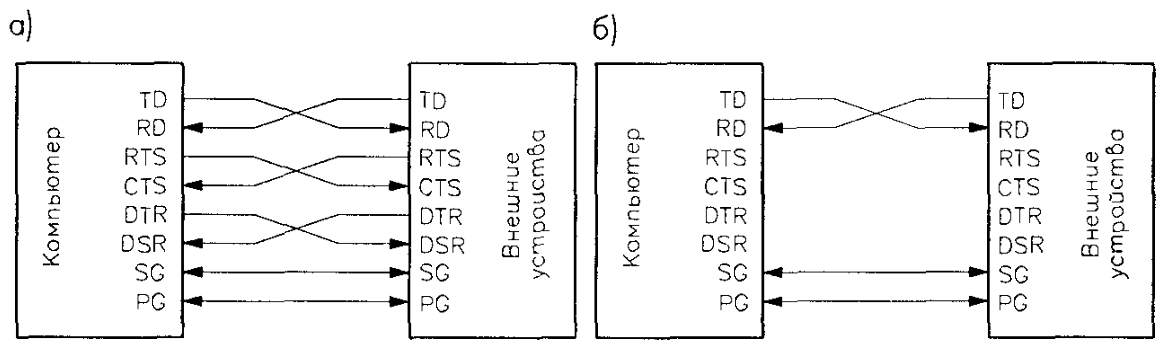

Рисунок 6
Соединение компьютера и внешнего устройства по протоколу RS-232C
а) - с использованием нуль-модемного кабеля, 6) - при помощи трех линий
Расстояние и скорость передачи данных
Длина кабеля
Длина кабеля влияет на максимальную скорость передачи информации. Более длинный кабель имеет большую емкость и соответственно для обеспечения надежной передачи более низкую скорость. Большая емкость приводит к тому, что изменение напряжения одного сигнального провода может передаться на другой смежный сигнальный провод. Максимальным расстоянием обычно считается равным 15 м, но это не установлено в стандарте. Рекомендуется использовать на расстояниях до 50 м, но это зависит от типа используемого оборудования и характеристик кабеля.
