Маркировка отечественных микросхем
Система условных обозначений современных типов интегральных микросхем установлена ОСТ 11073915-80. В основу системы обозначений положен буквенно-цифровой код, содержащий информацию о функциональном назначении микросхемы, числе подобных типов и типономиналов ИС в серии, номере серии, технологии изготовления, материале и корпусе, и состоит из следующих элементов:
1-й элемент - двухбуквенный префикс
1-я буква - область применения микросхемы
К - Широкое применение
Э - Экспортное исполнение
Отсутствие первого элемента - Специальное назначение
2-я буква - материал и тип корпуса микросхемы
А - Пластмассовый типа 4
Б - Бескорпусная ИС
Е - Металлополимерный типа 2
И - Стеклокерамический типа 4
М - Керамический, металлокерамический типа 2
Н - Керамический микрокорпус
Р - Пластмассовый типа 2
С - Стеклокерамический типа 2
Ф - Пластмассовый микрокорпус
2-й элемент - № серии (трех-четырехзначное число)
1-я цифра - группа микросхем по конструктивно-технологическому признаку
1, 5, 6, 7 - Полупроводниковые микросхемы
2, 4, 8 - Гибридные микросхемы
3 - Прочие (пленочные, вакуумные, керамические и т.д.)
Остальные цифры - порядковый номер разработки конкретной серии
3-й элемент - двухбуквенный индекс
1-я буква - подгруппа
Г - Генераторы
В - Вычислительные
Р - Запоминающие устройства
Л - Логические элементы
Т - Триггеры
И - Цифровые устройства
Е - Источники вторичного питания
Х - Многофункциональные устройства
М - Модуляторы
Н - Наборы элементов
П - Преобразователи
У - Усилители
Б - Устройства задержки
С - Устройства селекции и сравнения
Ф - Фильтры
А - Формирователи
К - Коммутаторы и ключи
Д - Детекторы
Ц - Фоточувствительные схемы с зарядовой связью
2-я буква - вид ИС
4-й элемент - одно-, двух- или трехзначный условный номер ИС в данной серии
Раздел 3: “Разработка печатной платы”
Обзор средств проектирования печатных плат
PlainCAD
PlainCAD 2007 - программа для построения графических схем. Удобный интерфейс графического редактора и простота в освоении позволяет с лёгкостью создавать в нем различные электрические, однолинейные схемы, строить функциональные, рисовать структурные графические схемы, чертить планы любого размера и уровня сложности. Графический редактор PlainCAD идеальный выбор как инструмент для автоматизации графических работ, построения единой графической информационной системы предприятия любой сферы деятельности.

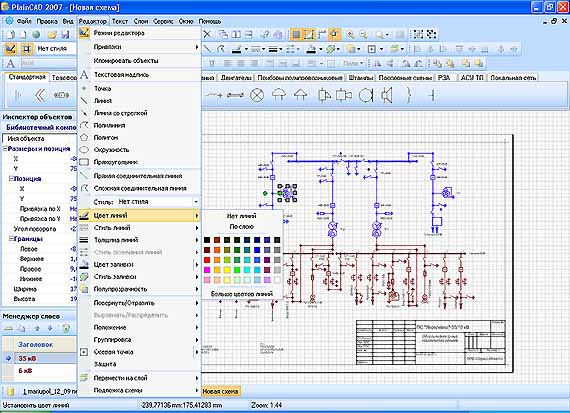

Рисунок 9
Интерфейс PlainCad 2007
Функциональные возможности:
Наличие библиотеки условных графических элементов
Возможность самостоятельно расширять библиотеку элементов
Возможность работы с многостраничными документами
Возможность добавлять новые шаблоны графических схем
Экспорт графических схем в формат EMF
Экспорт схем в растровые графические форматы BMP/PNG/JPEG
Импорт/Экспорт схем в формат AutoCAD DXF
Импорт/Экспорт схем в формат Microsoft Visio XML
Встроенный скриптовый язык
Возможность использовать в качестве подложки растровые изображения неограниченного размера
Получение координат и другой информации с GPS приемника в реальном режиме времени по протоколу NMEA и отображение их в редакторе на плане или карте местности с географической привязкой
Возможность загрузки сохраненного в форматах CSV, NMEA, PLT массива GPS координат, анализа, фильтрации данных и отображение их в редакторе
Модуль организации централизованного хранения графических схем в единой корпоративной базе данных предприятия с разграничением уровней доступа к схемам, иерархическим представлением структуры хранилища, хранением истории версий и др.
Возможность организации гиперссылок между схемами в Хранилище с навигацией между схемами по "клику" на графическом элементе
Автоматическое обновление всех установленных копий в рамках локальной сети предприятия
Возможность сбора статистики и формирования отчетов для менеджеров по использованию графической системы пользователями в рамках локальной сети предприятия
Централизованный сбор информации об ошибках и сбоях при работе системы
sPlan
sPlan 7.0.0.9 – простой и удобный инструмент для черчения электронных и электрических схем. sPlan создает качественные файлы для печати, которые могут быть предварительно просмотрены, имеется изменение масштаба и расположения схемы на листе.
Много мощных функций, таких как обширная библиотека компонентов, использование свободно определяемых листов формы фона, автоматическая нумерация компонентов, поиск компонентов, списки и т.д. Даже новичок создаст работоспособные схемы в течение нескольких минут.
Функциональные возможности:
Наличие встроенной библиотеки компонентов
Возможность создания собственных библиотек компонентов
Работа с многостраничными проектами
Возможность использовать в качестве подложки растровые изображения
Автоматическое создание листа компонентов
Возможность экспорта листа компонентов в MS Word и MS Excel
Автонумерация компонентов
Встроенный редактор специальных форм
Возможность создания активных ссылок в документе
Удобный менеджер печати схем
Рисунок 10
Интерфейс sPlan 7.0.0.9
DipTrace
DipTrace – это современная система сквозного проектирования, которая включает в себя:
Редактор плат - проектирование плат с помощью мощного автотрассировщика, удобной ручной трассировки и системы позиционирования компонентов.
Редактор схем - проектирование схем с поддержкой иерархии и неограниченного количества листов. Экспорт в редактор плат, список сетей (netlist) или симулятор.
Редакторы компонентов и корпусов - позволяют создавать свои библиотеки.
Стандартные библиотеки - содержат более 100 000 компонентов.
3D предпросмотр - позволяет просматривать трехмерную модель платы. С программой поставляются более 2.5 тыс. 3D-моделей корпусов.
Импорт/Экспорт - система может импортировать схемы, платы и библиотеки из P-CAD, PADS и других популярных программ. Экспорт в P-CAD, Gerber и другие форматы позволит подготовить платы для любого производства.
Русский интерфейс, справка, учебник и форматки - позволят быстро изучить и эффективно пользоваться программой.
Рисунок 11
Интерфейс DipTrace
DipTrace содержит следующие функции:
Интуитивно-понятный пользовательский интерфейс. Многоуровневая иерархия и поддержка многолистовых схем позволяет быстро и эффективно разрабатывать сложные принципиальные схемы. Преобразование схемы в плату, обновление проекта из измененной схемы и обратная аннотация производятся одним кликом. Все объекты подсвечиваются при работе.
Удобное ручное и автоматическое позиционирование. Функции "Упорядочивание", "Позиционирование по списку" и "Автоматическая расстановка компонентов" помогут оптимизировать расположение компонентов и размеры платы.
Эффективные возможности трассировки. Современный бессеточный автотрассировщик способен качественно и быстро разводить как сложные многослойные платы с разными типами компонентов, так и простые двухслойные проекты. Сеточный трассировщик может использоваться на простых однослойных платах с перемычками. Поддержка Specctra DSN/SES позволяет использовать внешние трассировщики.
Всесторонняя проверка проекта. Широкие возможности проверки проекта на различных этапах создания позволяют выявить ошибки до отправки файлов производителю. Ошибки выводятся в виде списка и отображаются в проекте, возможно их исправление "на лету" с перезапуском проверки.
3D предпросмотр платы. Функция трехмерного предпросмотра моделирует внешний вид конечного изделия, дает возможность выявить недостатки компоновки до передачи в производство.
Моделирование схемы. Экспорт принципиальной схемы в формате Spice-нетлист (.cir) даст возможность промоделировать устройство в программе LT Spice или любом другом внешнем симуляторе.
Импорт/Экспорт. Функции импорта и экспорта позволяют работать с принципиальными схемами, платами и библиотеками в форматах других EDA и CAD-приложений.
Создание файлов для производства. В DipTrace можно получить все необходимые для производства файлы (Gerber RS-274X, Excellon N/C Drill, DXF). Векторизация позволяет экспортировать в Gerber-формат TrueType шрифты и растровые изображения.
Создание собственных библиотек. Удобные средства разработки компонентов и корпусов с автоматическим расположением и нумерацией выводов по заданным правилам позволяют за считанные минуты создавать компоненты любых размеров и сложности.
