Календарь времени выполнения процессов, диаграмма Ганта
Календарное планирование – это составление и корректировка расписания проекта, в котором работы, выполненные различными организациями, увязываются между собой по времени и с возможностями обеспечения различными видами материально-технических и трудовых ресурсов.
Параметры календарного плана содержат:
Дату начала каждой работы;
Дату окончания работ;
Продолжительность работ;
Ресурсы необходимые для выполнения работ.
На основе полученных результатов был составлен календарный план хода разработки и внедрения системы, который представлен в «Таблице 9».
Таблица 8. Календарный план разработки и внедрения системы
Код |
Наименование работы |
Начало |
Окончание |
||
0 |
– |
1 |
Подготовить глину, найти её можно прямо на участке или где нибудь в карьере. Механическая прочность кирпича зависит прежде всего от ее состава и чистоты. |
6 авг 2012 10:00 |
6 авг 2012 14:00 |
1 |
- |
2 |
Взять 0,5 л глины, добавить в нее немного воды и тщательно размешать Приготовить крутое тесто, скатать из него шарик диаметром 40-50 мм и сделать лепешку 100 мм. Затем просушить – два-три дня. |
9 авг 2012 14:00 |
9 авг. 2012 16:00 |
2 |
- |
3 |
Если на шарике появились трещины, значит глина слишком жирная и нужно добавить песка |
9 авг.2012 16:00 |
9 авг. 2012 18:00 |
3 |
- |
4 |
Перед тем как заполнить форму , слегка смочить ее внутреннюю поверхность и присыпать мелкой пылью или цементом, это облегчит выемку заготовок |
9 авг. 2012 18:00 |
9 авг. 2012 20:00 |
4 |
- |
5 |
Прежде всего нужно изготовить простейшую форму, материал для нее толщиной 20-25 мм и два листа фанеры, все детали формы соединяются гвоздями длиной 50-60 мм. Верхнюю крышку сделать съемной. |
9 авг. 2012 20:00 |
9 авг. 2012 22:00 |
5 |
– |
6 |
Разложить глиняное тесто по формам и хорошенько встряхнуть, чтобы оно заполнило все углы. |
9 авг.2012 22:00 |
9 авг.2012 23:00 |
6 |
– |
7 |
Излишки «теста» снять строительной кельмой или металлической патиной.
|
10 авг. 2012 23:00 |
10 авг.2012 00:00 |
7 |
– |
8 |
Наложить верхнюю крышку и , подержав, некоторое время, снять.
|
10 авг. 2012 00:00 |
10 авг. 2012 01:00 |
|
|
|
|
|
|
8 |
– |
9 |
Сушка |
10 авг. 2012 01:00 |
10 авг.2012 02:00 |

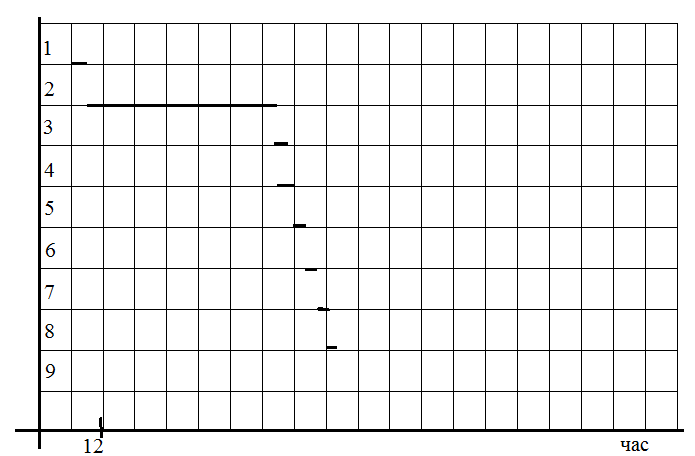

На рисунке 5 изображена диаграмма Ганта. На данной диаграмме виден полный список работ необходимых для исполнения. Только после реализации всех представленных работ возможно достижение цели проекта. Так же мы можем видеть плановые даты начала и окончания работ и последовательность выполнения работ.
На диаграмме Ганта отображены резервы времени некритических работ их выполнения.
Планируемая длительность проекта 84 часа , плановая дата начала проекта в 6 августа 2012 года, плановая дата окончания проекта 10 августа 2012 года.
Рисунок 6. Диаграмма Ганта
