4. Порядок выполнения работы
Освоить табличную методику выбора универсальных измерительных средств, которая рекомендуется для серийного, крупносерийного и массового производства.

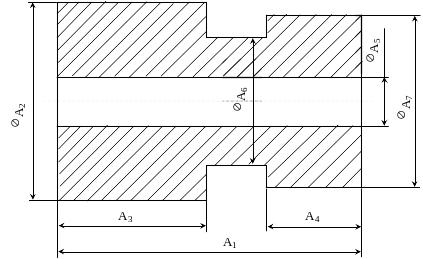

По чертежу детали (см. рисунок) с заданными контролируемыми размерами (табл.3) определить номинальный размер, квалитет, предельные отклонения элемента детали, используя ГОСТ 25347-81, ГОСТ 25346-81. Выбрать средства измерения для контроля параметров детали (штангенциркуль, микрометр, рычажная скоба, индикаторный нутромер) и указать их метрологические характеристики.
Составить метрологическую карту (характеристика объекта измерения; метрологические характеристики выбранных СИ), (прил.1).
Дать оценку пригодности выбранных средств измерения, сравнив величину наибольшей предельной погрешности средств измерения с предельной погрешностью измерения .
Сделать соответствующие выводы по выбранным средствам измерения.
Контролир. Параметры |
А1 |
А2 |
А3 |
А4 |
А5 |
А6 |
А7 |
Тип элемента |
Вал |
вал |
вал |
вал |
отверстие |
вал |
вал |
Усл. Обозначение |
130+-IT15/2 |
42а11 |
30+-IT14/2 |
50+-IT14/2 |
18,5H9 |
32h12 |
34h8 |
Обознач.на чертеже |
130+-0,8 |
40 -0,31 -0,47 |
30+-0,26 |
50 +- 0.36 |
18,5 +0,05 |
32 -0.25 |
34 0.039 |
Номинальный размер |
130 |
40 |
30 |
50 |
18.5 |
32 |
34 |
Квалитет |
15 |
11 |
14 |
14 |
9 |
12 |
8 |
Допуск |
1600 |
160 |
520 |
620 |
520 |
250 |
390 |
Допустимая погрешность |
400 |
40 |
130 |
155 |
13 |
62,5 |
9,75 |
Предельная погрешность |
280 |
28 |
91 |
109 |
9 |
44 |
7 |
Вид средства измерения |
МК 2-го кл |
МК 0 кл |
МК 0 кл |
МК 0 кл |
нутрометр |
МК 2-го кл |
МК 2-го кл |
Предельная погрешность |
18 |
5.5 |
5.5 |
5.5 |
4 |
8 |
13 |
Предел измерения |
0…25 |
0…25 |
0…25 |
0…25 |
18-500 |
0…25 и более |
0…25 |
Метод измерений |
непосредственный |
непосредмтвенный |
Непосредственный |
непосредственный |
непосредственный |
непосредственный |
непосредственный |
Вывод: таким образом, мы получили практические навыки выбора методов и средств измерений линейных размеров; выбрали для измерения линейных размеров соответствующие универсальные измерительные средства и указали их метрологические характеристики.
Лабораторная работа №2
