Расчет на прочность бокового участка цилиндрической части корпуса

1	Величина	=	0,5266	м
2	Расчетная толщина бокового участка	(принята)	0,1488	м
3	Средний диаметр		4,9053	м
4	Величина		0,6328
5	Отношение		1,2018	м
6	Коэффициент снижения прочности		0,6466	-
7	Расчетная толщина стенки бокового участка корпуса		0,1489	м
8	Условие окончания приближения	=	0,074%< 0,1%	-
9	Расчетная толщина бокового участка	(принята)	0,1488	м
10	Прибавка к толщине на минусовой допуск		0,01488	м
11	Толщина стенки бокового участка		0,1637	м
12	Наружный диаметр бокового участка		4,935	м
13	Коэффициент снижения прочности		0,6673	-
14	Наибольший диаметр неукрепленного одиночного отверстия	=	1,0516	м
15	Длина бокового участка корпуса ПГ		3,2827	м

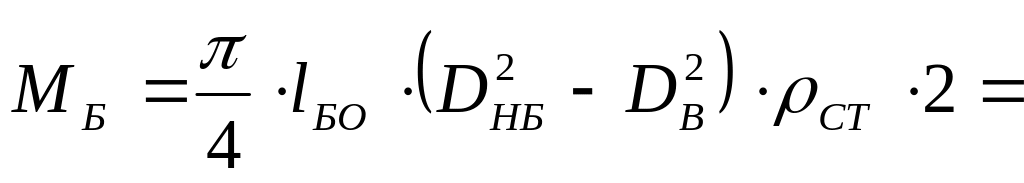

1	Масса боковых участков		126,4503	т
2	Масса центрального участка		113,4245	т
3	Масса цилиндрической части корпуса	М_ЦК = М_Б +М_Ц = 112,696 + 64,122	239,8748	т
4	Цена сорторазмера	С_ЦК (поковка, ст.10ГН2МФА)	689	у.е./т
5	Коэффициент использования металла	И_ЦК (поковка)	0,35
6	Усредненная производственная зарплата	П_ЦК (легир. сталь)	200	у.е./т
7	Стоимость цилиндрической части корпуса		1967138	у.е.
8	Масса отбортовки днища		1,6573	т
9	Величина эллипсоида		2,4453	м
10	Величина эллипсоида		1,063	м

12	Масса эллипсоида днища		65,9576	т
13	Масса двух днищ		131,9152	т
14	Цена сорторазмера	С_ДН (штамповка)	655	у.е./т
15	Коэффичиент использования металла	И_ДН (штамповка)	0,6
16	Усредненная производственная зарплата	П_ДН (легир. сталь)	200	у.е./т
17	Стоимость днищ		398614,9	у.е.
18	Стоимость корпуса ПГ	Ц_КОР = 1,05(Ц_ДН +Ц_ЦК) = = 1,05(229009,9716 +1448388,709	2484041	у.е.
19	Масса корпуса ПГ		305,8324	т
