IV. Одиночный радиоимпульс
Одиночный радиоимпульс задан амплитудой U=1В, частотой f и длительностью импульса τ указанными в таблице 1.
1. Определить спектр амплитуд и фаз для варианта одиночного радиоимпульса указанными в таблице. Привести таблицы и графики, дать анализ полученных результатов
2. Изучить изменения спектра амплитуд и фаз при изменении τим . (τим =0,5τ , τим =τ , τим =1,5τ). Привести таблицы и графики, дать анализ полученных результатов.
3. Изучить изменения спектра амплитуд и фаз при сдвиге импульса Δt относительно t=0 Δt=0,5τим Δt=1,5τим . Привести таблицы и графики дать анализ полученных результатов.
4. Определить ширину спектра сигнала в соответствии с
используемыми критериями.
5. Определить ширину спектра сигнала, обеспечивающего передачу 0,9 энергии сигнала при различных длительностях сигнала.
Рекомендации по проведению расчетов
с помощью программ, приведённых в приложении
I. Периодическая последовательность импульсов
Расчет спектральных характеристик периодического сигнала прямоугольной формы может проводиться с помощью программ разработанных студентами, с использованием электронных таблиц или программы «Спектр_1.xls» приведенной в электронной
версии данного указания. В программе «Спектр_1.xls» используется численный метод нахождения спектральных составляющих.
Формулы, используемые для расчетов спектра для
периодических сигналов
В основе метода используются формулы приведенные ниже
(1)
(2)
(3)
(4)
где C0 – постоянная составляющая,
ω1=2π/T – круговая частота первой гармоники,
T – период повторения функции,
k – номер гармоники
Ck – амплитуда k – й гармоники,
φk – фаза k – й гармоники.
Расчет гармонических составляющих сводится к вычислению по формулам приближенного интегрирования
(5)
(6)
где N – число дискретных отсчетов на периоде [0,T]
исследуемой функции f(t)
Δt = T/N – шаг, с которым расположены отсчеты функции f(.).
Постоянная составляющая находится по формуле C0=a0
Переход к комплексной форме представления осуществляется по приведённым далее формулам:
; ; (7)
Для периодических сигналов с ограниченным спектром мощность находится по формуле:
(8)
где P – мощность сигнала со спектром ограниченным n гармониками.
Для решения задачи спектрального анализа по вышеприведенным формулам в приложении приведены программы расчета спектральных характеристик. Программы выполнены в среде VBA Microsoft Excel.
Запуск программы осуществляется из папки «Спектр» двойным нажатием левой клавиши мышки на названии программы. Окно с именем программы приведено на рис 1. После появления изображения приведённого на рис. 2, следует ввести исходные данные для расчета в соответствующие поля, выделенные цветом
Рис 1. Запуск программы
Рис.2. Периодический сигнал с периодом 1000 мксек и
длительностью 500 мксек
После появления изображения приведённого на рис. 2, следует ввести исходные данные для расчета в соответствующие поля, выделенные цветом. В соответствии с заданием для варианта последовательности прямоугольных импульсов с периодом 1000 мксек и длительностью 500 мксек находится спектр амплитуд и фаз. После ввода данных в каждое поле следует нажать клавишу «Enter». Для запуска программы следует подвести курсор на кнопку «Вычислить спектр» и нажать левую клавишу мышки.
Таблицы и графики зависимости модуля амплитуд и фаз от номера гармоники и частоты приведены на рис. 3 - 5

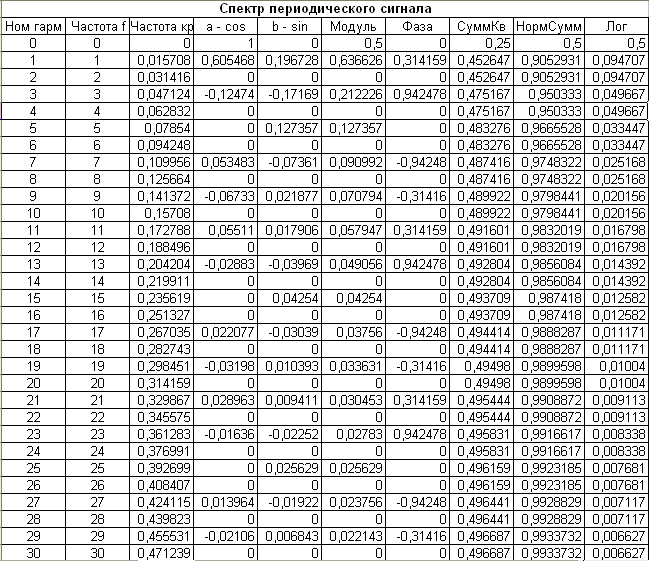

Рис. 3. Таблица с результатами вычислений
На рис. 3 приведены результаты расчёта, собранные в таблицу на листе 3. В колонках отображены следующие результаты: 1 – номер гармоники, 2 – частота гармонической составляющей, 3 – амплитуда косинусной составляющей спектра, 4 – амплитуда синусной составляющей спектра, 5 – модуль амплитуды, 6 – фазовая спектральная составляющая. В таблице рис. 3 приведён пример расчёта для периода повторения импульсов T=1000 мкс и длительности импульса τ =500мкс. Число точек на период выбирается в зависимости от необходимой точности расчёта и должно быть по крайней мере в два раза больше количества вычисляемых гармоник.

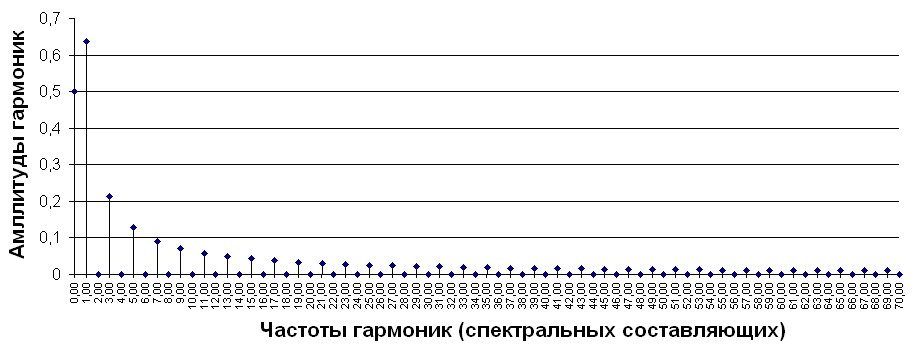

Рис. 4. Модуль спектральных составляющих сигнала с периодом 1000 мксек и длительностью 500 мксек

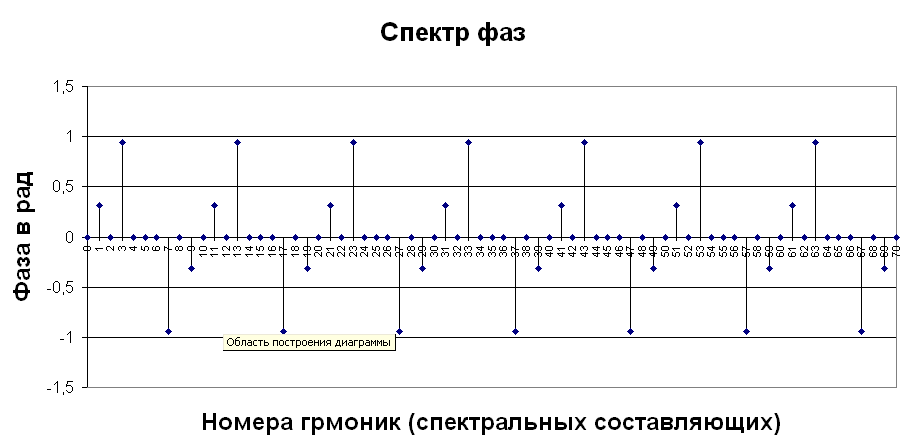

Рис. 5. Фазы спектральных составляющих сигнала с периодом 1000 мксек и длительностью 500 мксек

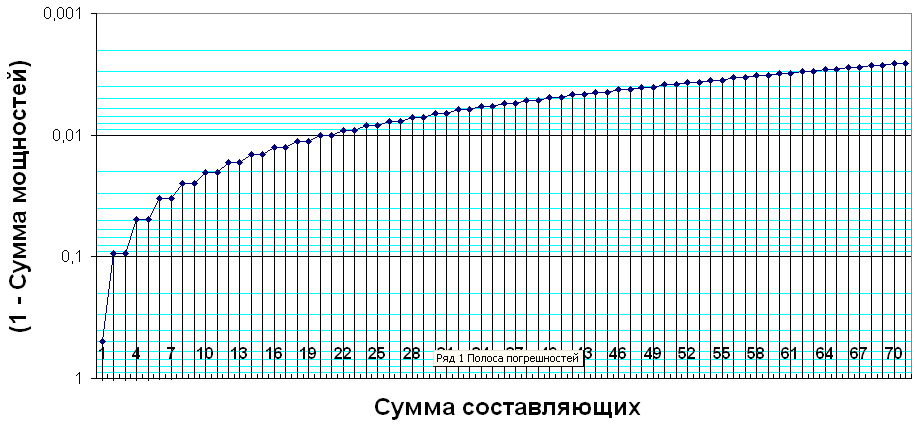

Рис.6. Сумма мощностей гармонических составляющих.
Восстановленный сигнал представлен на рис. 7. Форма восстановленного сигнала определяется формулой (1) и зависит от числа гармоник

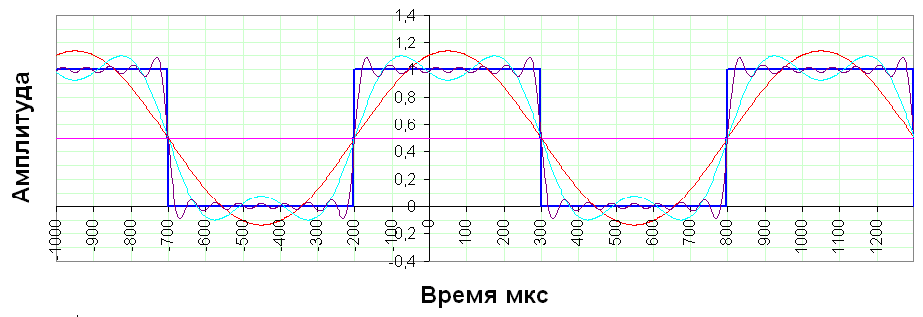

Рис. 7. Восстановленный сигнал по сумме гармоник 1, 3, 15.
