18. Система корректирования и регулирования частотных характеристик линейных трактов и каналов.
Условия безискаженной передачи.
Два условия необходимо выполнить для безискаженной передачи сигналов.
1. К(ω) = const
S(ω), A(ω) = const (если нет, то возникают АЧИ)
К(ω) –коэффициент передачи четырехполюсника
A(ω) – затухание
2. ФЧХ должна быть линейной:
b(ω) = b0 + Q ω
tгр. пр() = const (если нет, то возникают ФЧИ)
Если они не выполняются, то возникают линейные искажения. Ухо человека не воспринимает на слух ФЧИ, т.к. большинство передаваемой информации по каналам связи является телефонной, оценивают и учитывают в СП только АЧИ. Если канал предоставляется для передачи не телефонной информации (передача данных, TV), то коррекция ФЧИ производится в этих устройствах.

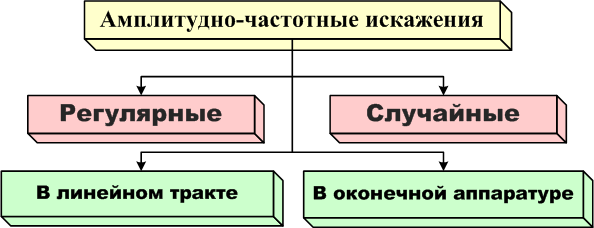

Регулярными АЧИ называются такие искажения, которые возникают в элементах ЛТ с заранее известным характером частотных зависимостей затухания.
Нерегулярными АЧИ (случайными) называются искажения, имеющие случайный характер.
АЧИ в линейном тракте.
Временная зависимость затуханий кабельных линий связи определяется главным образом влияниям температуры среды окружающей кабель. С ростом частоты и температуры затухание возрастает.
Корректоры - это устройства, компенсирующие отклонение частотной характеристики линейного тракта системы передачи с частотным разделением каналов от заданного вида.
Сочетание проводного участка линии с корректирующим устройством и усилителем называется усилительным участком
Различают три этапа корректирования:
основную коррекцию;
корректирование регулярных искажений (или погрешности основной коррекции);
корректирование нерегулярных искажений.
АЧИ в оконечном оборудовании.
Источником АЧИ в оконечном оборудовании являются, главным образом, фильтры. Искажения в фильтрах возникают из-за того, что затухания в полосе задерживания имеют подъем на частотах, приближающихся к частотам среза
Система коррекции линейных искажений.
Система коррекции линейных искажений тракта может рассматриваться как состоящая из двух подсистем:
коррекции АЧИ;
коррекции ФЧИ.
19. Способы формирования частотных характеристик трактов передачи.
Известны два основных способа включения корректирующих устройств в ЛТ: последовательно по тракту и в цепь обратной связи ЛУс. Может быть применено и смешанное включение корректоров.
При включении корректора на входе ЛУс с постоянным усилением
частотная характеристика затухания корректора выбирается из условия постоянства суммы aл + aк = const, т.е. должна быть обратной ЧХ затухания линий. При этом предполагается, что корректор согласован с линией и усилителем. Основной недостаток этого способа включения корректора - снижение уровня сигнала на входе ЛУс за счет внесения дополнительного затухания, т.е. снижение отношения сигнал /шум.
Включение корректора в цепь ООС усилителя.
Включение корректора в цепь ООС ЛУс (рис. 2.3) не ухудшает шумовых свойств ЛУс и не требует повышения мощности выходных каскадов. Вместе с тем, этому способу присущ недостаток, связанный с допустимыми пределами изменения глубины ООС, что может привести к снижению устойчивости усилителя, а, следовательно, к его самовозбуждению. При больших пределах регулирования обеспечение устойчивости ЛУс является трудной задачей, поэтому пределы регулирования частотных характеристик в цепи ООС всегда оказываются ограниченными.
Включение корректора в межкаскадную цепь усилителя.
При корректировании данным способом усилительный элемент разбивается на два отдельных блока, называемых секциями ЛУс, между которыми включается корректирующий четырехполюсник.
