8. Принцип построения структурных схем аппаратуры групповых систем передачи.
Групповой принцип предусматривает для каждого канала многоканальной системы только часть оборудования оконечных станций, называемого индивидуальным оборудованием. Все остальные устройства оконечных станций и всех промежуточных станций является общими для всех каналов системы и называются групповыми устройствами. Групповое построение системы имеет ряд преимуществ перед индивидуальным, а именно:
- усилители в этих системах оказываются проще;
- эти системы позволяют создавать более экономные устройства оконечной станции. Дешевле и проще получаются фильтры и модуляторы т.к. полоса частот которой они должны работать не зависит от линейного спектра, их число уменьшается;
- групповой принцип позволяет использовать стандартное оборудование для различных по числу каналов систем. Это позволяет заказывать в промышленности крупные серии аппаратуры;
- применение блочной системы построения позволяет наиболее простыми методами осуществлять транзитные соединения групп каналов;
- позволяет формировать широкополосные каналы, используемые для передачи дискретной информации с высокой скоростью.
Групповое построение системы имеет ряд преимуществ перед индивидуальным и позволяет:
- уменьшить количество типов фильтров и значений частот несущих колебаний, которые необходимы для построения преобразовательного оборудования;
- использовать в аппаратуре с различным числом каналов ТЧ одно и тоже унифицированное преобразовательное и генераторное оборудование;
- уменьшить число фильтров, включаемых на совместную работу, и тем самым облегчить условия получения малых искажений АЧХ этих фильтров в полосах пропускания;
- образовывать широкополосные каналы и использовать их при построении сети связи.
Принцип построения групповой многоканальной системы передачи предназначенной для работы четырехпроводной цепи показан на структурной схеме.
9. Требования, предъявляемые к модуляторам и демодуляторам.
В системах передачи с ЧРК формирование многоканальных сигналов и их обратное разделение осуществляется при помощи преобразователей частоты (ПЧ), состоящих из амплитудного модулятора (М) и устройства формирования одной боковой полосы частот (БПЧ).
Преобразователь частоты – это устройство, осуществляющее перенос спектра колебаний из одной области частот в другую без искажения спектра.
Модулятор в радиотехнике и дальней связи, устройство, осуществляющее модуляцию — управление параметрами высокочастотного электромагнитного переносчика информации в соответствии с электрическими сигналами передаваемого сообщения.
Транзисторный модулятор
Непременное требование к модуляции состоит в том, что модулирующее колебание должно изменяться во времени значительно медленнее модулируемого.
Поэтому в любом модуляторе сочетаются взаимодействующие цепи модулируемых колебаний или волн с цепями модулирующего сигнала более низкой частоты.
В настоящее время формирование БПЧ осуществляется в основном двумя методами - фильтровым и фазоразностным. Наибольшее распространение получил фильтровой метод формирования БПЧ. В этом случае ненужная боковая полоса частот подавляется на выходе М при помощи полосового фильтра.

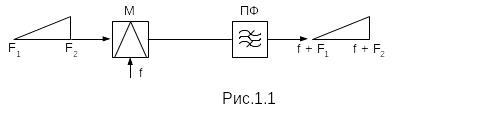

Назначение преобразователя частоты в системах ЧРК ЧМ состоит в том, чтобы преобразовать полосу часто сигнала F1-F2 в полосу от f+F1 до f+F2 (если используется верхняя боковая полоса частот) или в полосу от f-F2 до f-F1 (если используется нижняя боковая полоса частот).
Основные характеристики модуляторов
1) рабочее затухание;
2) спектр тока на выходе;
3) амплитудная характеристика;
4) затухание нелинейности;
5) входное и выходное сопротивление.
