Питание собственных нужд гэу

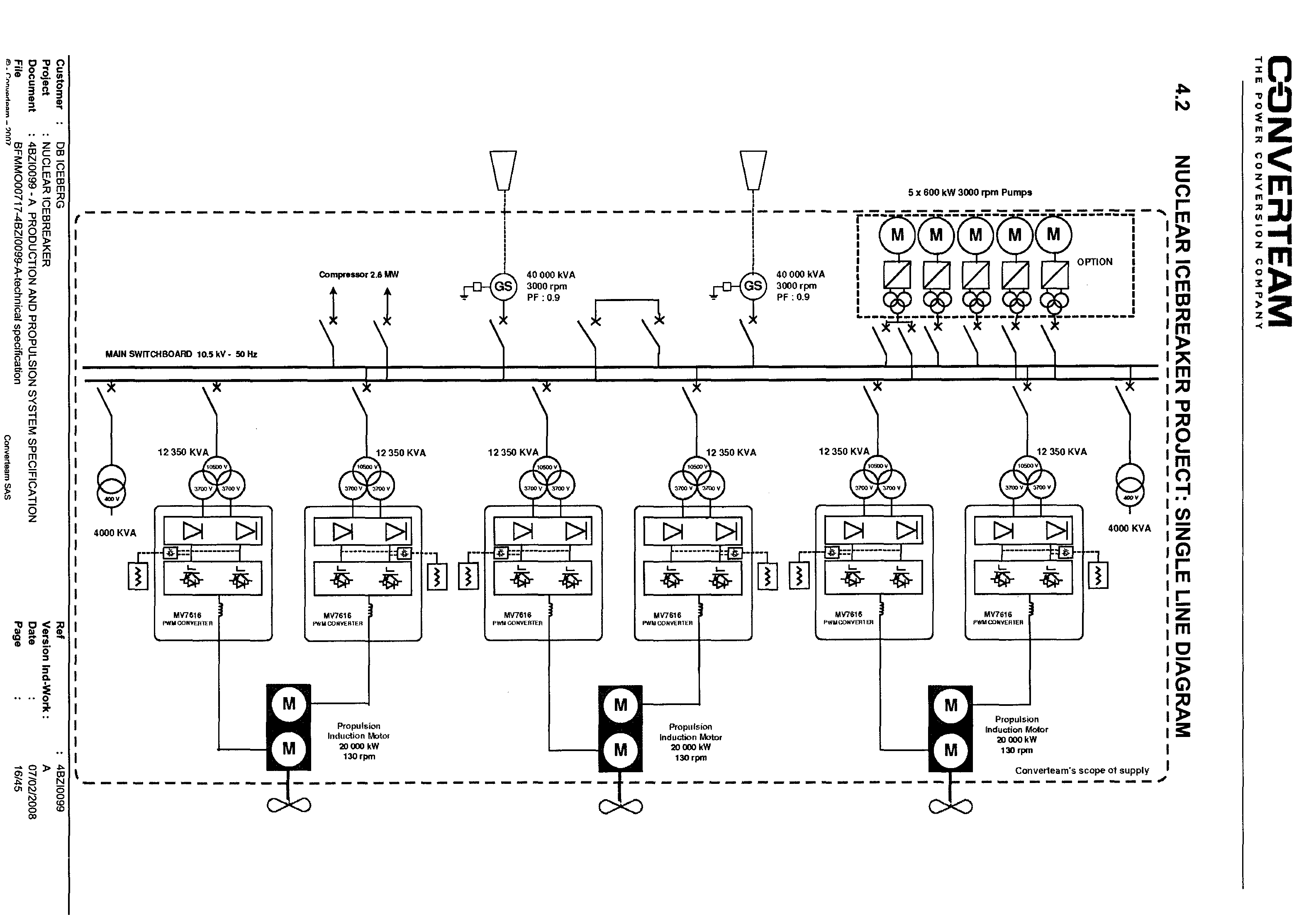

На схему ГЭУ поступают три основных вида напряжения:

• трехфазное  380 В,

• однофазное напряжение переменного тока 220 В и

• напряжение постоянного тока 220 В.

Трехфазное напряжение 380 В распределяется по приемникам на щите MS1 и, кроме того, встречается в первой секции шкафов регуляторов R (R11, R21, R31, R41).

Основное напряжение переменного тока 220 В поступает на схемы управления также от щита MS1. Это напряжение используется в шкафах СС и R и не поступает на щит PS1. Однако имеющееся в генераторных панелях PS14 и PS19 щита PS1 переменное напряжение 220 В подается от ОВ401.20.

Постоянное напряжение 220 В имеет двойное питание с аккумуляторной поддержкой. Это напряжение является основным для схем управления щита PS1. В каждой секции имеются автоматы, которые обеспечивают подачу напряжения 220 В на цепи управления и защиты источников и приемников, а также цепи управления и сигнализации коммутационных аппаратов щита. В частности, все защитные реле, установленные в щите PS1, имеют питание постоянного тока 220 В. Кроме того, напряжение 220 В постоянного тока используется также в шкафах R, где оно преобразуется в оперативные напряжения регуляторов SELMA.
