Создание чертежа пластины
Методические указания к практическому занятию
Задание состоит из двух чертежей формата А4. Первый чертеж пластины выполняется по описанию, представленному в данных МУ. Представляется к проверке электронный вариант. Второй чертеж студенты выполняют самостоятельно по индивидуальному заданию, распечатывают, представляют к проверке и подшивают в альбом контрольных, практических и самостоятельных работ.
1. Перед выполнением задания студенту следует ознакомиться с интерфейсом сапр компас-3d, инструментальными панелями, основными командами рисования, редактирования, простановки размеров.
Рисунок 1 |
Создайте новый документ: Стандартная панель – Создать – Чертеж (рисунок 1).
По умолчанию КОМПАС раскроет формат А4.
Заполните основную надпись в ручном режиме.
Активизируйте основную надпись двойным щелчком мыши. Признаком активности является появление в ней границ ячеек с учетом заданных отступов текста (рисунок 2).
-
Р исунок 2
В поле Разраб. введите свою фамилию.
В поле Пров. введите фамилию преподавателя.
В поле Дата щелкните дважды до появления диалогового окна Ввод даты и опять щелкните дважды по новой дате.
В поле Обозначение введите код документа.
В поле Наименование изделия ставьте его название.
В поле Обозначение материала детали введите обозначение материала с клавиатуры или выберите его из библиотеки. Для этого дважды щелкните на ячейке, из контекстного меню выберите команду Выбрать материал и вызовите диалоговое окно Выбор материала (рисунок 2).
Установите нужный Масштаб чертежа, дважды щелкнув в этой ячейке и выбрав из меню нужное масштабное отношение.
В поле Наименование предприятия введите КГМТУ, кафедра ОПРП, название группы.
Ячейки Лист и Листов заполняются системой автоматически. Если чертеж или задача располагаются на нескольких листах, то для создания следующего листа выполняется команда Лист в меню Вставка.
Завершив заполнение основной надписи, нажмите кнопку Создать объект на панели свойств (рисунок 3). |
Р исунок 3 |
Р исунок 4 |
Рисунок5 |
3. Созданный чертеж находится в системном виде – Виде 0. В системном виде начало координат находится в левом нижнем углу листа, масштаб всегда равен 1:1 и не может быть изменен пользователем. Выполнять чертежи в системном виде теоретически можно, но это абсолютно неправильно с точки зрения методики компьютерного черчения.
-
Прежде, чем прочертить хотя бы одну линию, необходимо создать вид.
Рисунок 6 |
Вид курсора поменяется на две ортогональные стрелки (рисунок 6).
-
Не щелкайте мышью в окне документа – сначала настройте параметры вида (Номер, Имя, Цвет, Масштаб, Точка вида) на вкладке Параметры на появившейся панели свойств (рисунок 6 ).
Введите начало координат вычерчиваемого вида – щелкните примерно в той точке чертежа, где хотите его увидеть. При выполнении чертежа пластины – примерно в середине поля чертежа. После создания вида можно приступать к геометрическим построениям.
Рисунок 7 |
. Активизируйте команду Установка глобальных привязок. ( Панель Текущее состояние) (рисунок 7).
Установите: Ближайшая точка, Середина, Пересечение, Точка на кривой, Выравнивание.
5. Командой Окружность (КП - Геометрия) (рисунок 8) постройте окружности Ø64, Ø55, Ø82 с центром в начале координат. Значение диаметров введите в область Диаметр Панели свойств, окружность Ø82 постройте с отрисовкой осей (рисунок 9).
Р исунок 8 |
Р исунок 9 |
6. Командой Параллельная прямая (КП - Геометрия) постройте горизонтальные параллельные прямые (рисунок 10). Расстояние между осью и параллельными ей прямыми сверху и снизу по 3,5 мм указать в поле Расстояние на Панели свойств (рисунок 11 ).
Р исунок 10 |
Рисунок 11 |
При снижении качества изображения пользуйтесь кнопкой Обновить изображение на панели Вид (рисунок 12 ). |
Рисунок 12 |
7. Командой Отрезок (КП - Геометрия) соедините точки на внутренних окружностях (рисунок 13).
Р исунок 13 |
Р исунок 14 |
8. Удалите вспомогательные горизонтальные линии (Главное Меню – Редактор – Удалить – Вспомогательные кривые и точки - В текущем виде) (рисунок 14).

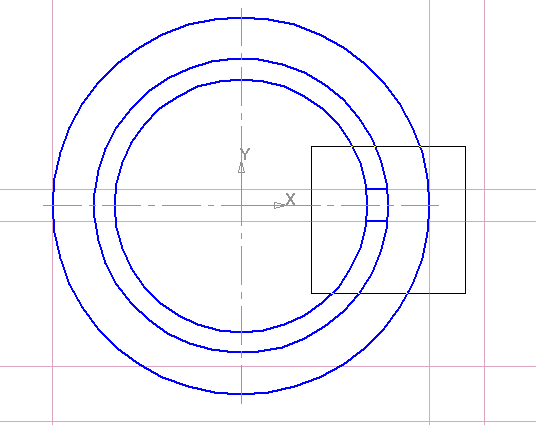

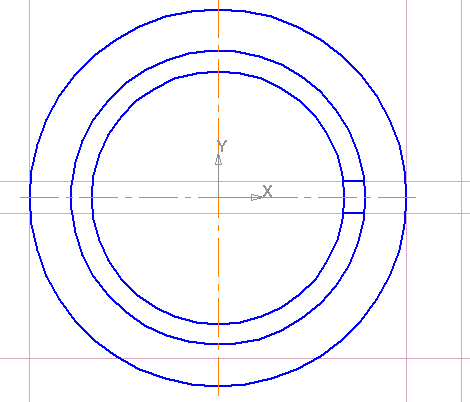

Можно удалить прямые иначе. Выделите прямые, щелкнув по их изображению левой кнопкой мыши, и нажмите клавишу «Delete». Можно выделять участок изображения, например параллельные отрезки. Левее и выше отрезков щелкните мышью, зажмите левую кнопку и «растяните» область выделения в виде прямоугольника, щелкните мышью еще раз (рисунок 15). Выделенные элементы поменяют цвет (рисунок 16).
-
Р исунок 15
Р исунок 16
Р исунок 17 |
8. Командой Копии по окружности (КП – Редактирование) выполнить копии паза, организуя круговой массив элементов. На Панели свойств в области Количество копий задать количество копий -12, в области Режим выбрать Вдоль всей окружности(рисунок 17), щелкнуть мышью в центре окружности.
-
9. Командой Усечь кривую (КП – Редактирование) удалить части окружностей между вертикальными линиями паза (рисунок 18). Прицелом указать отсекаемые участки.
Рисунок 18
10. Активизируйте панель Обозначения, команду Осевая линия по двум точкам. Используя привязки Середина и Выравнивание обозначьте оси на пазы (рисунок 19).
Рисунок 19 |
11.Активизируйте панель Геометия. Проведите прямые, параллельные к вертикальной оси окружности на расстоянии 41мм и 53мм слева и справа. Проведите прямые, параллельные к горизонтальной оси окружности на расстоянии 35мм и 47мм вниз. Используя команду Непрерывный ввод объектов и привязки постройте ломаную – нижнюю часть пластины без закруглений (рисунок 20).
|
|
Рисунок 20 |
12. Используя команду Дуга окружности (КП - Геометрия) и привязки постройте дугу – верхнюю часть пластины (рисунок 21).
Рисунок 21 |
Рисунок 22 |
14. Командой Вспомогательная прямая (КП - Геометрия) проведите через центр окружности прямую под углом 60° к горизонтальной оси (рисунок 23).
Рисунок 23 |
15. С помощью команды Локальная СК (Панель Текущее состояние) перенесите начало координат в точку пересечения вспомогательной прямой и окружности. Выберите на панели свойств угол как и для вспомогательной окружности 60° (рисунок 24) или вручную «зацепите» одну из осей за вспомогательную прямую.
Р исунок 24 |
16. Командой Окружность постройте окружность Ø12 с центром в точке (24,0; 0,0) и соосные окружности Ø12 и Ø26 с центром в точке (44,0; 0,0) (рисунок 25). Окружности строим с указанием осей.
Р исунок 25
|
Рисунок 26 |
Режим ортогонального черчения служит для быстрого создания объектов или их частей, ортогональных осям текущей системе координат. |
Рисунок 27 |
Выключите режим ортогонального черчения, удалите вспомогательную прямую. Обратите внимание на различную ориентацию осей симметрии окружностей, построенных в различных системах координат.
Рисунок 28 |
Рисунок 29 |
19. Командой Усечь кривую (КП – Редактирование) удалите части дуги. Командой Осевая линия по двум точкам ( КП – Обозначения) проведите ось симметрии из центра большой окружности до центра верхней окружности (рисунок 29).
Рисунок
Рисунок 30 |
21. Выделите правую верхнюю часть изображения (рисунок 31). Активируйте команду Симметрия (КП – Редактирование). Щелкните по предполагаемой оси симметрии (в нашем случае – начало координат), постройте изображение, используя «фантом» объекта. Командой Усечь кривую (КП – Редактирование) удалите лишние объекты (рисунок 32).
Рисунок 31
|
Рисунок 32
|
22. Проставьте размеры. Используйте команды простановки линейных, радиальных, диаметральных, угловых размеров из Компактной панели, инструментальная панель Размеры (рисунок 33).
|
|
|
|
Рисунок 33 |
При простановке размеров обязательно правильно выбирайте Тип на Панели свойств (рисунок 34 ).
Рисунок 34
|
Щелкните левой клавишей мыши в поле Текст Панели свойств. Раскроется диалоговое окно Задание размерной надписи (рисунок 35 ).
Рисунок 35 |
Размерное число можно корректировать в поле Значение. Кнопка « раскрывает или закрывает область Текст под размерной надписью. Символ, квалитет, отклонения и прочие параметры выставляются в соответствующих полях.
Щелкните левой клавишей мыши в поле Параметры на Панели свойств. Выберите размещение размерной надписи и вид стрелок (рисунок 36).
|
|
Рисунок 36 |
