Порядок виконання роботи
Вивчити конструкцію підсилювача керма.
Включити насос і визначити струм двигуна і тиск у напорній магістралі
Обертаючи кермо зафіксувати покази приладів при підйомі підсилювача та його опусканні.
Обчислити потужність, що споживає гідропривод на різних режимах.
Завдання до роботи
1. Ознайомтесь з лабораторною установкою.
2. Поставте золотник в нейтральне положення.
3. Включіть електродвигун приводу насоса.
4. Зніміть покази ватметра і манометра.
5. Рульовим штурвалом поставте золотник до повороту автомобіля в певну сторону і знову зніміть покази ватметра і манометра. Повторіть включення в різні сторони і зробіть висновок.
6. Складіть звіт про роботу.
Завдання для самостійної роботи
Метою даної лабораторної роботи є з’ясування принципу роботи
слідкуючого гідравлічного приводу, який використовується в багатьох машинах. Тому перш за все треба з’ясувати принцип його роботи.
В процесі виконання роботи зверніть увагу на рух масла при переміщенні автомобіля «прямо» при поворотах «на ліво» та «на право».
Дайте відповіді на запитання:
1. Чи не заважатиме гідропідсилювач повороту коліс,якщо раптом вийде з ладу насос ?
2. Як зміниться зусилля повороту зимою, коли від’ємна температура в навколишньому середовищі (коли зростає густина масла) ?
3. Якого типу насоси використовують в гідропідсилювачах рульового управління в сучасних машинах ?
4. Намалюйте схему установки гідропідсилювача в легкових автомобілях.
5. З’ясуйте, якої потужності та продуктивності треба взяти насос, щоб він відповідав умовам роботи рульового управління.
6. Яка різниця між схемами гідропідсилювачів в лабораторній роботі і задачі №1 ?
При розв’язанні задач зверніть увагу на схематичні зображення насоса, розподільника і т.д. Уважно віднесіться до описання принципу роботи
гідросхеми, на основі якої сформульована умова задачі.
Задача 1

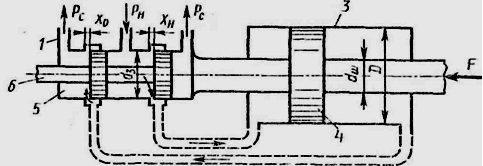

На рисунку показана принципова схема слідкуючого гідроприводу, який може бути використаний як гідропідсилювач рульового управління автомобіля (трактора чи зернозбирального комбайна). Робоча рідина під тиском Рн подається від насоса до золотникового розподільника 1 і, пройшовши через частково відкрите вікно 2, поступає в ліву порожнину гідроциліндра 3. Поршень 4 переміщається вправо, а рідина з правої його порожнини повертається до розподільника і через вікно 5 прямує на злив під тиском Рз. Шток гідроциліндра 3 жорстко з’єднаний з корпусом розподільника 1, тому він повторює рух золотника управління 6 і дає при цьому навантаження F. Визначити, яку величину відкриття вікон Х = Хн = Хз слід підтримувати в розподільнику, щоб забезпечити рух поршня 4 із швидкістю n при навантаженні на штоку F.
Задачу розв’язати при наступних даних: Рн = 16 МПа; Рзл = 0,02 МПа; n = 60 м/с; D = 80 мм; dш = 30 мм; dз = 15 мм; F = 50 кН; коефіцієнт витрати вікон розподільника = 0,64; густина мастила = 900 кг/м3. (Вікна розподільника розглядати як щільові отвори площею d3Х. Опором каналів і трубопроводів знехтувати.)
Рис. 14.3
