Питання для самоконтролю
1. Чим викликана необхідність у створенні багатопоршневих насосів ?
2. Де застосовуються аксіальні роторно-поршневі насоси ?
3. Як регулюється подача аксіальних роторно-поршневих насосів ?
4. Як здійснюється привід таких насосів ?
Завдання до роботи
1. Ознайомитись з лабораторною установкою, намалювати її.
2. Користуючись формулою, визначити подачу насосу і порівняти її з паспортною.
3. Визначити момент, який розвиває насос в режимі гідромотора.
4. Перевірити подачу насоса і крутний момент гідромотора експериментально.
5. Скласти звіт про роботу.
Завдання для самостійної роботи
При з’ясуванні будови та принципу дії аксіальних насосів треба звернути увагу на конструктивні особливості їх приводу в дію, та пояснити чим викликана їх різноманіття.
Крім того, з’ясуйте як конструктивно здійснені нагнітаючий та всмоктувальний колектори.
При розв’язанні задач, зміст яких пов'язаний з роторно-поршневими насосами, треба знати, як визначити продуктивність насоса, робочий тиск в нагнітальному колекторі та потужність двигуна приводу. Оскільки роторно-поршневий аксіальний насос, це різновид поршневого, то фактично всі розрахунки подібні до розрахунків звичайних поршневих насосів односторонньої дії з урахуванням кількості циліндрів у роторі.
Коефіцієнт корисної дії значною мірою залежить від конструкції приводу.
Дайте відповідь на запитання: «Чи можна роторно-поршневий аксіальний насос використати в якості гідромотора ?»
При підготовці до лабораторної роботи розв’яжіть задачі 1, і 2. Задача 1

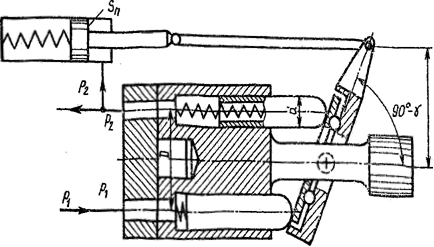

Аксіальний роторно-поршневой насос з нахиленим диском має автоматичний обмежувач тиску (див Рис.11.2). До нього підводиться рідина під тиском Р2. Обмеження тиску і зменшення подачі відбуваються завдяки повороту диска на менший кут – γ, що здійснюється дією поршня автомата на диск. Необхідно розрахувати і побудувати характеристику насоса в системі координат Рн = f(Q) за наступними даними: діаметр поршнів d= 12 мм; число поршнів Z = 7; діаметр кола, на якому розташовані осі поршнів в роторі D = 70 мм; максимальний кут нахилу диска, при якому Рн = 0 і Q = Q max, γ =30°; плече сили тиску рідини на поршень автомата L = 55 мм; сила пружини автомата при γ max Fпр = 200 Н; жорсткість її с =1,5 Н/мм; активна площа поршня автомата Sн = 0,2 см2; частота обертання ротора насоса n = 1450 об/хв. Об’ємний к.к.д. насоса при Рн = 15МПа прийняти η = 0,94. При розрахунку момент, який діє на диск з сторони поршнів насоса, не враховувати.
Рис. 11.2
Задача 2
Гідроперетворювач складений з двох аксіальних роторно-поршневих гідромашин з нахиленим диском: гідромотора 1 і насоса 2.(Рис. 11.3)
Розміри гідромотора: D1 = 90 мм, d1 = 15 мм.
Розміри насоса: D2 = 60 мм, d 2=10 мм.
Кути нахилу дисків γ1 = γ 2.
Якою повинна бути витрата Q1 рідини, яка підводиться до гідромотора і тиск Р1 на вході в гідромотор для отримання на виході з насоса подачі Q2= 1,8 л/с при тиску Р2=15 МПа?
Механічний і об’ємний к.к.д. гідромашин:
ηм = ηм2 = 0,92, і η01 = η02 = 0,95
