Лекция № 19 Расчёт зубчатых колёс на прочность
19.1 Виды повреждений зубьев.
Практика эксплуатации зубчатых передач показывает, что основными причинами повреждений зубьев являются неправильный расчёт, низкое качество изготовления и сборки, нарушения правил эксплуатации.
Поломка зубьев при статических и динамических перегрузках.
Зуб отламывается у основания. При многократно меняющей знак нагрузке зуб ломается вследствие появления трещин. Виды повреждений зависят от вида передач (открытые и закрытые передачи). Закрытые передачи работают в герметически закрытом и наполненном маслом корпусе. Открытые передачи либо совсем незакрыты, либо имеют кожух, защищающий от пыли и влаги.
Выкрашивание поверхности зубьев.
Чаще всего проявляется в закрытых передачах. При знакопеременных нагрузках появляются трещины. При контакте зубьев масло, попадая в трещины, работает как клин. Это явление называется питтингом.
3. Абразивный износ получается в передачах, работающих в загрязнённой атмосфере. В результате износа возникают большие зазоры, приводящие к появлению ударов.
4. Заедание зубьев.
Наблюдается при увеличении шага и скорости. В этом случае зубья нагреваются и получается «местное приваривание» с дальнейшим отрывом. В таких передачах проводят расчёт на нагрев.
5. Повреждение торцёв колёс.
Наблюдается в коробках скоростей при включении и выключении колёс на ходу. В этом случае рекомендуется использовать синхронизаторы вращения.
6. Пластическая текучесть материала.
Наблюдается в нагруженных передачах при небольших скоростях. Вблизи полюса зацепления на зубьях возникают складки.
С учётом особенностей открытых и закрытых передач расчёты производятся в следующей последовательности: для открытых передач расчёт зубьев на изгиб и проверочный расчёт на контактную прочность, а для закрытых – расчёт зубьев на контактную прочность и проверочный расчёт зубьев на изгиб.
19.2. Силовые соотношения в прямозубых эвольвентных зубчатых передачах
qn - нормальная распределённая нагрузка [Н];
Fn - нормальная сила [Н];
Fпр - нормальная расчётная сила, учитывающая дополнительные нагрузки [Н];
k - коэффициент нагрузки ( );
kк - коэффициент концентрации нагрузки (неточность изготовления колёс, наличие упругих деформаций, толчков и ударов в процессе зацепления);
kd - коэффициент динамичности нагрузки (влияние инерции зубчатых колёс, возникающей при пусках, разгонах, торможении и останове).
Нормальная распределённая нагрузка определяется по формуле:
.
Нормальная расчётная сила определяется по формуле:
, где .
19.3 Расчёт зубчатых передач на изгиб зубьев
Принимаем, что известны числа зубьев z1 и z2 колёс передачи и момент нагрузки M2 на ведомом колесе. Неизвестным является модуль m, от которого зависит геометрический размер колёс. Для его определения рассмотрим расчётную схему (рис. 22.2), соответствующую случаю, когда напряжения в основании зуба наибольшие.

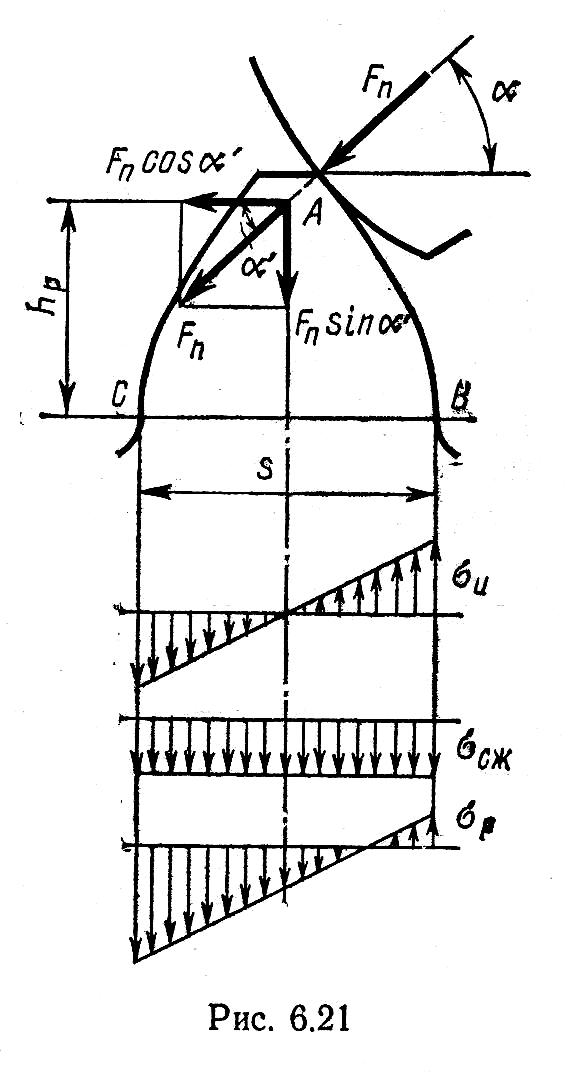

Принимаем, что расчётная сила Fпр приложена вдоль линии зацепления в вершине зуба. Считаем, что сила трения Fтр пренебрежимо мала, и в зацеплении находится один зуб. Зуб рассматривается как консольная балка, защемлённая у основания. Неточность расчёта компенсируется эмпирическими коэффициентами.
Расчёт ведётся для наихудшего случая, который соответствует приложению расчётной силы Fпр в точке B, так как именно в этой точке плечо изгибающего момента максимально. Для упрощения вычислений принимают коэффициент перекрытия равным единице. Приложение силы Fпр переместим в точку A на оси симметрии зуба.
В проекциях на ось симметрии зуба можем получить:
Fизг = Fпр . cos - изгибающая сила;
Fсж = Fпр . sin - сжимающая сила.
Обозначим плечо, на котором действует сила за hp.
Рис. 22.2
Для дальнейшего упрощения Fизг заменяют условной касательной силой F, действующей на делительной окружности в процессе передачи крутящего момента M ведущим колесом.
Fизг = F = M/r, где r = d/2.
Эпюры напряжений изгибаизг, сжатия сж и результирующего напряжения р показаны на рис. 6.2.
Расчёт ведём по результирующему напряжению по волокнам материала, испытывающему растяжение, то есть для точки B. Опыт показывает, что именно в этом месте зуба начинается его разрушение, приводящее к излому, несмотря на то, что с противоположной стороны напряжение по абсолютному значению больше (напряжение сжатия материала зуба).
Результирующее напряжение в точке B:
M - изгибающий момент от силы Fпр . cos’ ;
’ - угол профиля зуба в вершине, отличающийся от угла в точке профиля зуба на делительной окружности;
b - ширина зубчатого венца колеса;
s - толщина зуба в опасном сечении.
Учитывая, что
M = Fпр . hp . cos’ и
, получаем:
Произведём замену силы Fпр моментом M, умножим правую часть выражения на m/m:
Величина в скобках числителя безразмерная. Она зависит от числа зубьев и смещения инструмента, изменяющего толщину зуба в опасном сечении. В связи с этим выражение, входящее в предыдущую формулу:
,
называют коэффициентом прочности зуба.
Вводя этот коэффициент, получаем:
.
Произведём замену b = m . m, тогда:
.
Формулу используют при проверочных расчётах, когда имеется возможность применить готовую передачу с известными размерами.
Находим выражение для модуля:
.
Полученную формулу используют при проектировочных расчётах.
Коэффициент m = 3…16 для прямозубых колёс;m = 10…25 для косозубых колёс.
Значения коэффициента прочности зуба YF можно определить по таблицам в зависимости от числа зубьев колеса и коэффициента смещения исходного контура.
