В. С помощью процедуры sim.
Процедура SIMULATION реализует вычисления отклика решением системы дифференциальных уравнений непрерывной системы при заданных векторах начальных условий и входа.
Код программы:
function simf()
a= (-18,-4,0,0;0,0,1,0;2,-7,-5,4;0,-4,0,-2);
b=(1,0;0,0;0,0;0,1);
c=(0,4,0,0;0,0,0,4);
d=(0,0;0,0);
p=pack(a,b,c,d);
x0=(-0.0375,0.2500,0.0250,0.5000);
ut=0:0.1:10;
for i=1:1:40
u[i,1]=exp(-2*ut[1,i])*sin(4*ut[1,i]);
u[i,2]=0;
end
for i=41:1:101
u[i,1]= exp(-2*ut[1,i])*sin(4*ut[1,i]);
u[i,2]=6;
end
(yt,y)=sim(p, ut, u, 'ic', x0);
plot(yt,y)

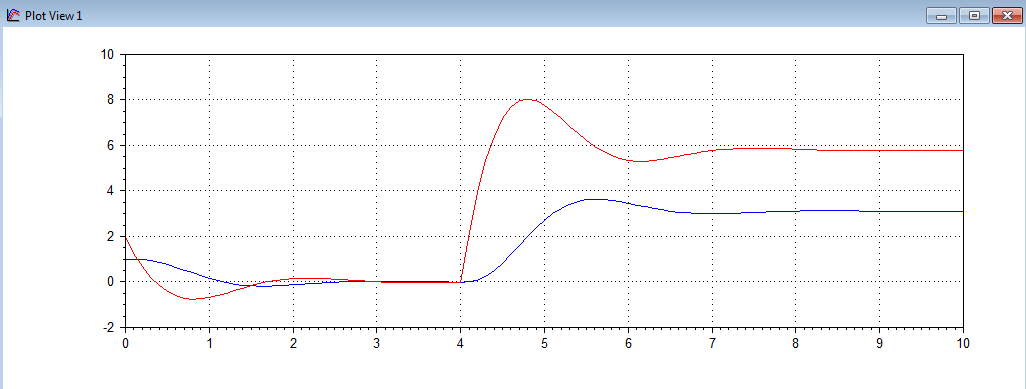

Результат работы:
Выводы:
Метод пространства состояний является более удобным при анализе систем управления. Он позволяет унифицировать описания одномерных и многомерных систем, делает вычисления более наглядными и простыми. Еще одним преимуществом метода пространства состояний перед классическим в том, что он может применяться к некоторым типам нелинейных и нестационарных систем.
