Задача 4
Знайти закон змінення струмів під час перехідного процесу у всіх гілках електричного кола (рис. 5.8), починаючи з моменту замкнення ключа. Побудувати криву змінення струму . Напруга джерела живлення змінюється за законом . Діюче значення напруги джерела живлення, його початкова фаза та параметри електричного кола наведені у таблиці 5.9.
Таблиця 5.9
І цифра варіанта |
Діюча напруга |
, град. |
|
|
(у схемі з ) |
(у схемі з ) |
|
0 |
127 |
90 |
100 |
100 |
0.3 |
40 |
314 |
1 |
220 |
-90 |
80 |
100 |
0.4 |
30 |
|
2 |
380 |
90 |
100 |
80 |
0.2 |
50 |
|
3 |
660 |
-90 |
80 |
80 |
0.25 |
50 |
|
4 |
1140 |
90 |
90 |
90 |
0.35 |
40 |
|
5 |
1140 |
-90 |
90 |
100 |
0.3 |
30 |
|
6 |
660 |
90 |
100 |
90 |
0.4 |
30 |
|
7 |
380 |
-90 |
100 |
100 |
0.2 |
40 |
|
8 |
220 |
90 |
100 |
80 |
0.25 |
30 |
|
9 |
127 |
-90 |
80 |
100 |
0.35 |
45 |

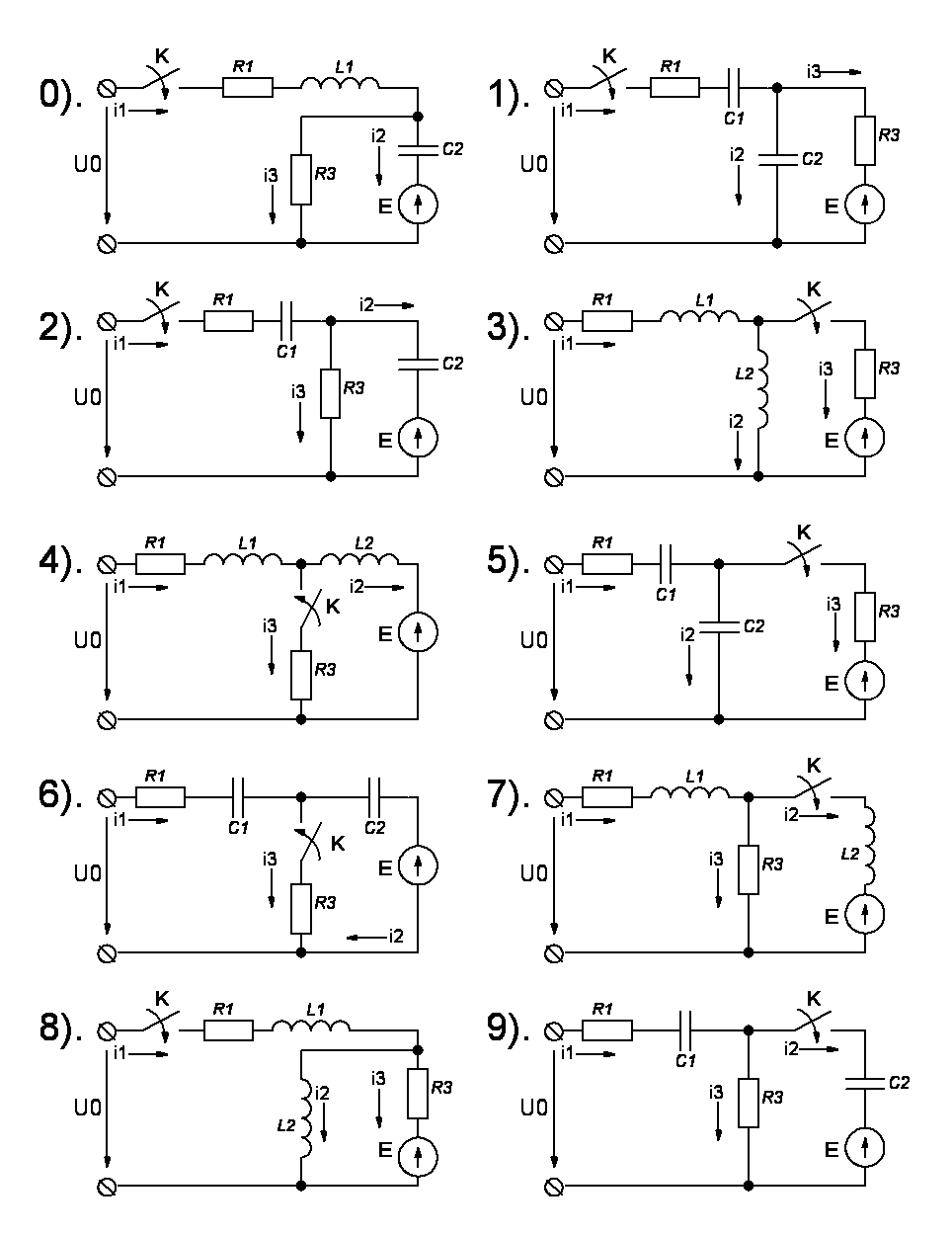

Рисунок 5.7

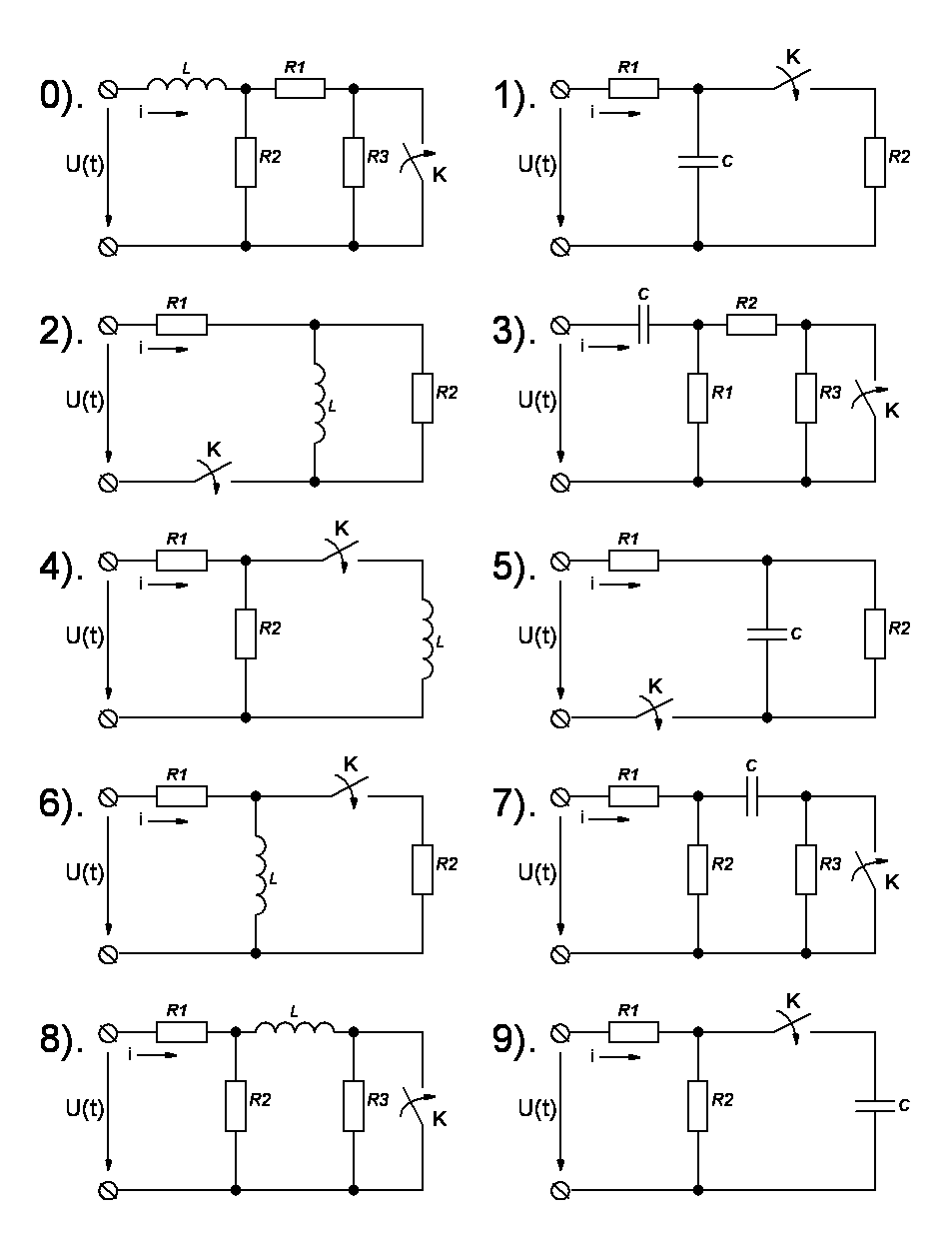

Рисунок 5.8
Додатки Додаток а Зразок титульного листа
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ
Кафедра „Електромеханічні системи автоматизації та електропривід”
КУРСОВА РОБОТА
"ТРИФАЗНІ КОЛА І ПЕРЕХІДНІ ПРОЦЕСИ В ЕЛЕКТРИЧНИХ КОЛАХ"
з курсу "ТОЕ"
Варіант №
Виконав студент
гр. ЕСА 05-1 Ребедак О.О.
Керівник Марілов М.Г.
Краматорськ 2009
Додаток б Умовні графічні позначення елементів електричних кіл
Таблиця Б.1
Найменування |
Позначення |
1 |
2 |
Джерела ЕРС та струму |
|

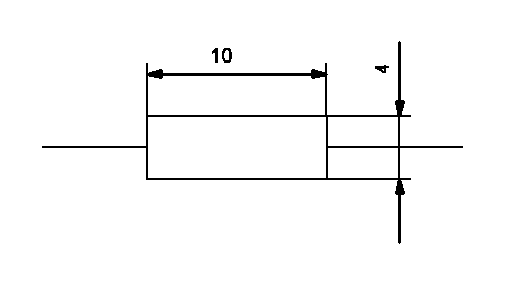

Резистор постійний |
|

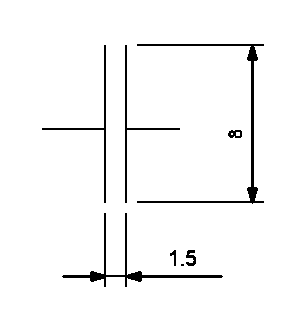

Конденсатор постійної ємності (ідеальний) |
|

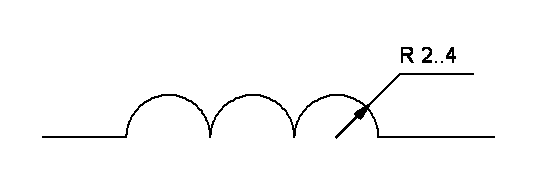

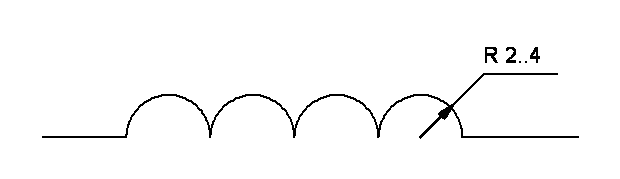

Котушка індуктивності (ідеальна) |
|
Обмотка джерела |
|
Продовження таблиці Б.1
1 |
2 |

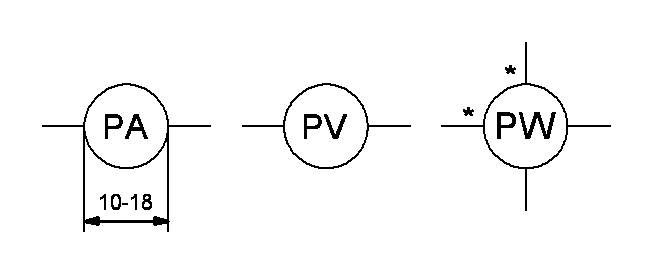

Прилади вимірювальні: амперметр, вольтметр, ватметр |
|

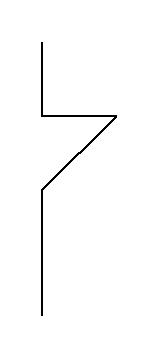

Контакти комутуючого замикаючого пристрою |
|

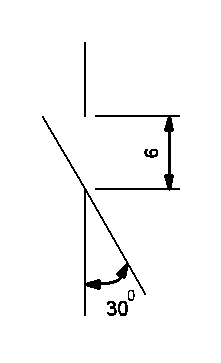

Контакти комутуючого розмикаючого пристрою |
|
Розмикаючий перемикач |
|
Перемикач із середнім положенням |
|
Додаток в Умовні позначення та одиниці вимірювання в системі сі
b – реактивна складова провідності, См (сіменс);
C – ємність, Ф (фарад);
E – діюче значення ЕРС джерела, В (вольт);
f – частота коливань, Гц (герц);
g – активна складова провідності, См (сіменс);
I – діюче значення струму, А (ампер);
– комплекс діючого значення струму, А (ампер);
– комплексна амплітуда струму, А (ампер);
I(p) – операторне зображення струму;
L – індуктивність, Гн (генрі);
M – взаємна індуктивність, Гн (генрі);
P – активна потужність, Вт (ват);
p – комплексна змінна;
Q – реактивна потужність, ВАр (вар);
q – електричний заряд, К (кулон);
S – повна потужність, ВА (ва – вольт-ампер);
R – активний опір, Ом (ом);
T – період коливань, с (секунда);
t – час, с (секунда);
τ – стала часу, с (секунда);
U – діюче значення напруги, В (вольт);
– комплекс діючої напруги, В (вольт);
– комплексна амплітуда напруги, В (вольт);
U(p) – операторне зображення напруги;
u, u(t), i, i(t) – миттєві значення напруг та струмів;
– реактивний опір, Ом (ом);
Y(p) – операторна провідність, См (сіменс);
– комплексна провідність;
– комплексний та операторний опір, Ом (ом );
– початкова фаза гармонійного коливання, ... ˚, рад, (градус, радіан);
– потокозчеплення, Вб (вебер);
– кут зсуву фаз;
– кутова частота коливань, рад/с (радіан за секунду);
