5.2 Розрахунок перехідних процесів у лінійних електричних колах із зосередженими параметрами класичним та операторним методами Задача 1

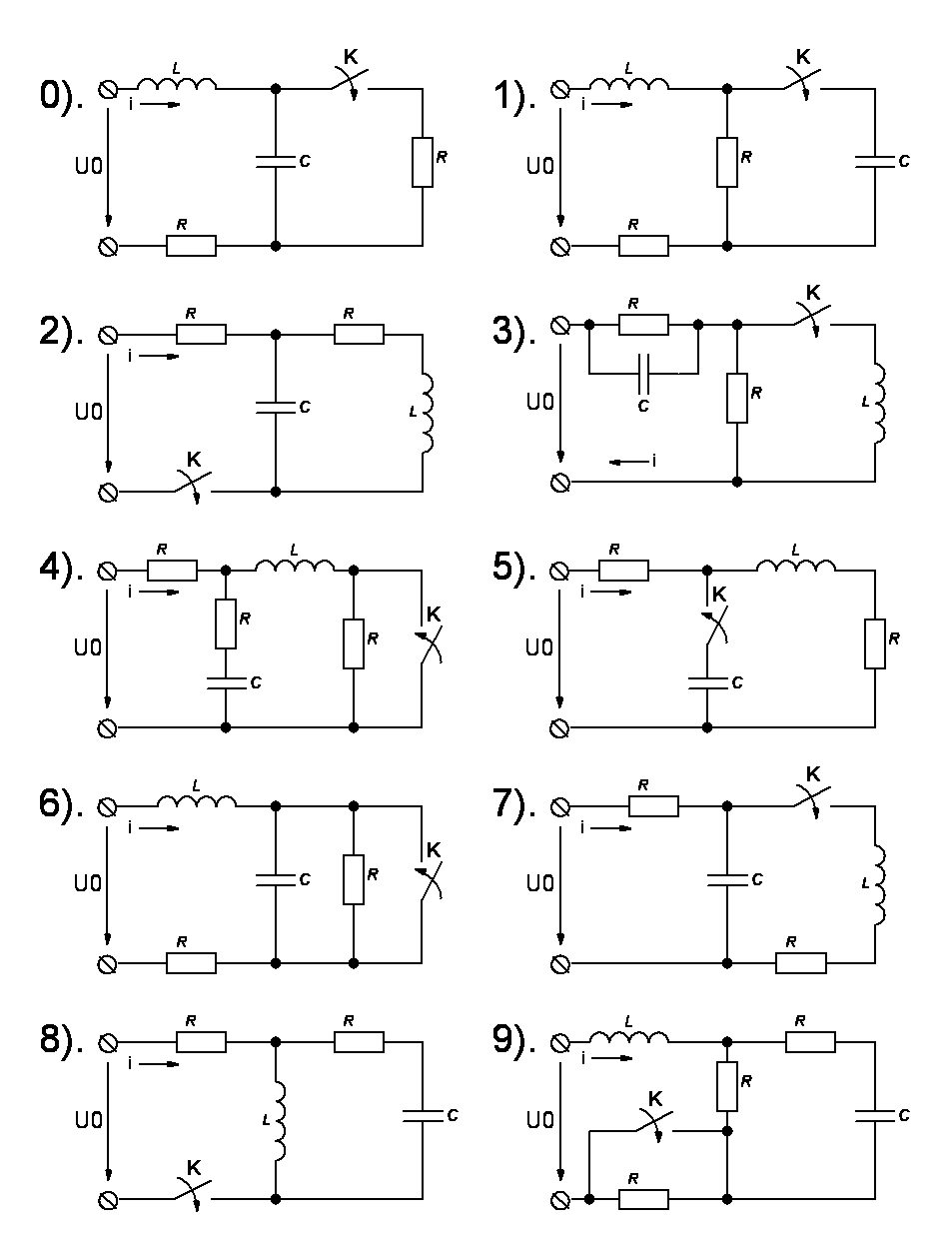

Визначити струми під час перехідного процесу у гілках електричного кола (рис. 5.5). Постійна напруга живлення кола – . Параметри кола задані у таблиці 5.6.
Рисунок 5.5
Таблиця 5.6
І цифра варіанта |
|
|
|
|
(у схемі з ) |
(у схемі з ) |
0 |
100 |
50 |
100 |
100 |
0.4 |
60 |
1 |
200 |
100 |
50 |
100 |
0.08 |
60 |
2 |
300 |
100 |
100 |
50 |
0.1 |
40 |
3 |
400 |
60 |
100 |
100 |
0.2 |
50 |
4 |
500 |
100 |
60 |
100 |
0.3 |
40 |
5 |
600 |
100 |
100 |
60 |
0.4 |
50 |
6 |
110 |
80 |
100 |
100 |
0.6 |
50 |
7 |
220 |
100 |
80 |
100 |
0.4 |
60 |
8 |
1000 |
100 |
100 |
80 |
0.2 |
40 |
9 |
440 |
100 |
100 |
100 |
0.5 |
50 |
Задача 2

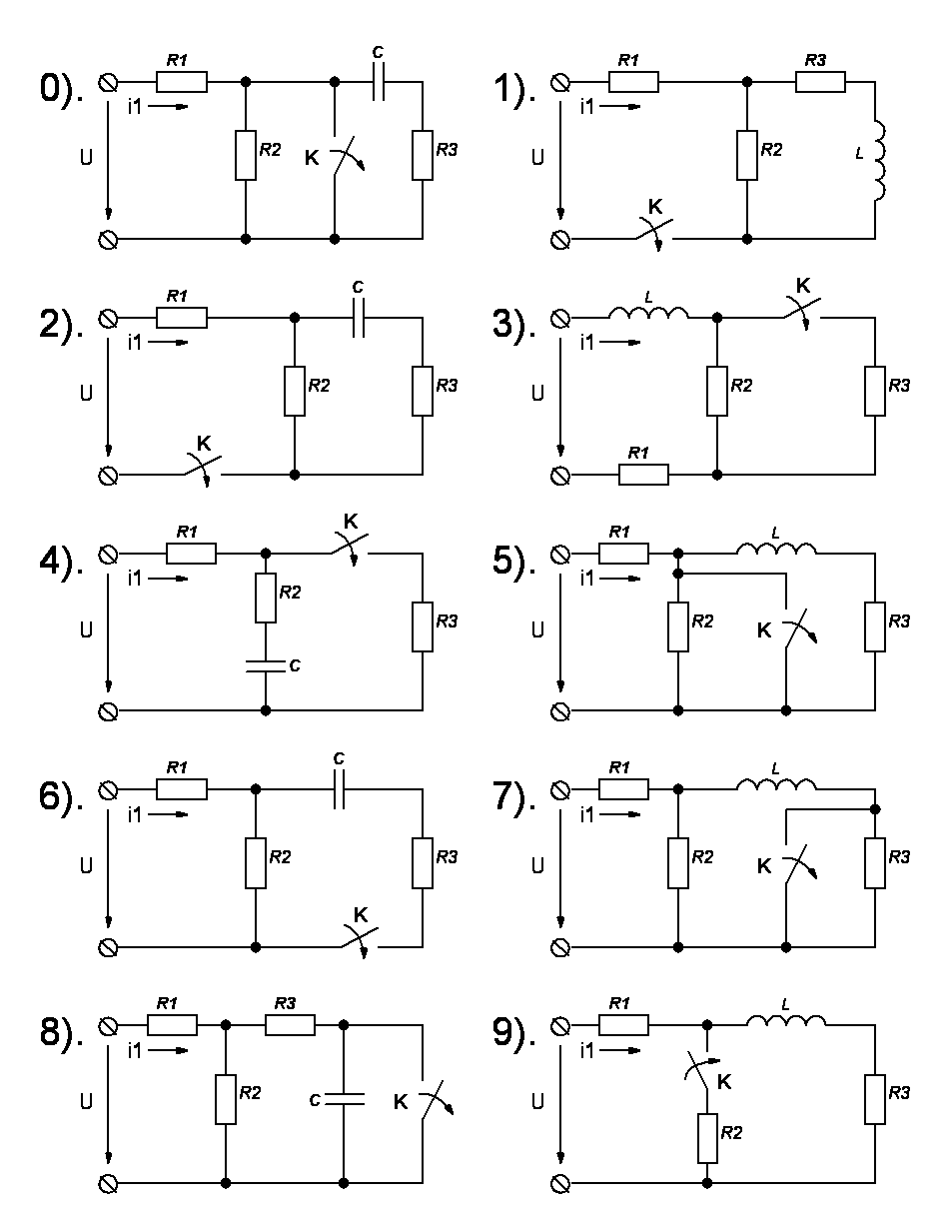

Знайти закон змінення струмів під час перехідного процесу у всіх гілках електричного кола (рис. 5.6), починаючи з моменту замкнення ключа. Побудувати криву змінення струму . Напруга та параметри кола задані у таблиці 5.7.
Таблиця 5.7
І цифра варіанта |
|
|
|
|
0 |
100 |
50 |
0.2 |
40 |
1 |
200 |
100 |
0.4 |
10 |
2 |
180 |
80 |
0.8 |
30 |
3 |
120 |
80 |
0.7 |
70 |
4 |
150 |
110 |
0.1 |
40 |
5 |
100 |
25 |
0.1 |
60 |
6 |
300 |
75 |
0.2 |
20 |
7 |
180 |
80 |
0.8 |
20 |
8 |
100 |
20 |
0.3 |
90 |
9 |
80 |
80 |
0.4 |
50 |
Рисунок 5.6
Задача 3
В електричному колі (рис. 5.7) розрахувати перехідний процес для величин, що вказані у таблиці варіантів (табл. 5.8). Побудувати графік заданого струму.
Таблиця 5.8
І цифра варіанта |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
100 |
120 |
140 |
160 |
180 |
220 |
240 |
260 |
280 |
300 |
|
300 |
280 |
260 |
240 |
220 |
160 |
120 |
130 |
140 |
150 |
Необхідно визначити |
|
|
|
|
|
|
|
|
|
|
Для всіх варіантів прийняти:
