6. Расчет производительности одноковшовых экскаваторов.
Расчет проводится для добычи полезного ископаемого, скальной и рыхлой вскрыши.
Паспортная (теоретическая) производительность экскаватора
Qпасп. = 60Е nк, м3/час,
где Е – емкость ковша экскаватора, м3;
nк – число ковшей, разгружаемых в минуту.
nк
=
где tу – паспортная продолжительность цикла, сек.
Qпасп =
,
м3/час
Техническая производительность экскаватора
Qтех =
,
м3/час
где Кн – коэффициент наполнения ковша экскаватора (таблица 1);
Кр – коэффициент разрыхления пород в ковше экскаватора (таблица 2).
Сменная производительность экскаватора
Qсм = Qтех · Тсм · Кис, м3/см,
где Тсм – продолжительность смены, час;
Кис – коэффициент использования экскаватора в течении смены.
Из опыта работы горнообогатительных комбинатов КМА Кис ≈ 0,7 – 0,8.
Годовая производительность экскаватора
Qгод = Qсм · nст · N, тыс м3/год,
где nст – число рабочих смен в сутки, для расчета принимать nст – 2 с
продолжительностью 12 часов;
N – число дней работы экскаватора в году, при работе по непрерывному графику
250-280 дней.
7. Определение парка экскаваторов.
Количество единиц рабочего парка экскаваторов
Nраб.экск. =
,
шт.,
где V – объемы полезного ископаемого, скальной и рыхлой вскрыши, экскавируемых в
течении года, тыс. м3;
Qг – годовая производительность экскаватора, тыс. м3/год.
Инвентарный парк экскаваторов
Nинв.экс. = 1,25 Nраб.экск
Проводим проверку обеспеченности заданной производительности карьера фронтом горных работ
Lф ≥
,
м
где Lб min – минимальная длина фронт работ одного экскаватора .
Находим число уступов, при котором обеспечивается требуемая длина добычного фронта:
nи
=
,
гдеLбл.экс. – определяется из необходимости обеспеченности экскаватора достаточным объемом горной массы
Lбл.экс. ≥
,
м
где К – коэффициент резерва, мес.;
Qэ – производительность экскаватора, м3;
В - ширина взрываемого блока, м (см раздел БВР);
Н – высота уступа, м.

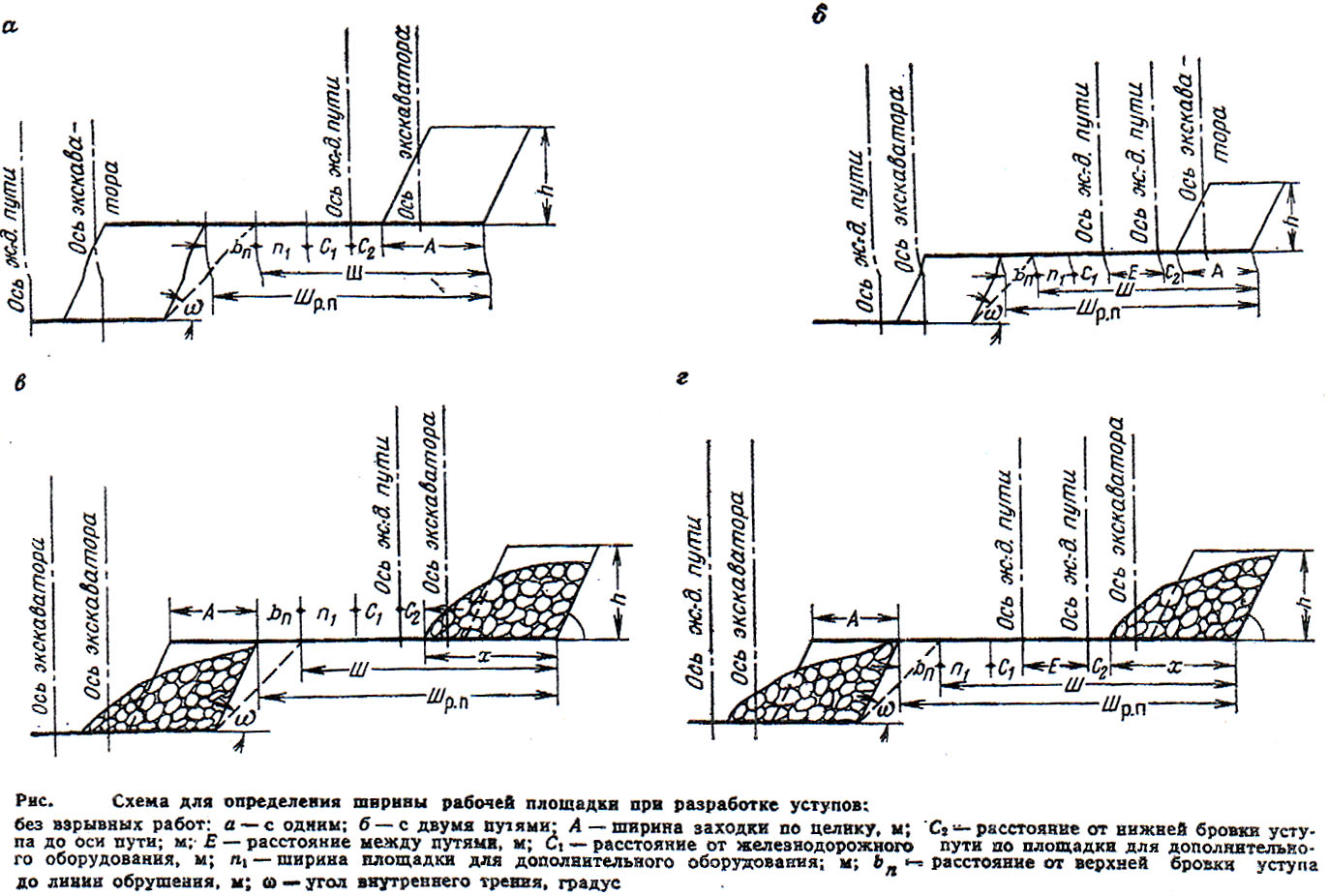

Определяем ширину рабочей площадки.
Изображаем в записке графически.
8. Транспортирование грузов в карьере
Исходные данные определяют суточную производительность карьера по добыче полезного ископаемого и расстояния перевозки. Согласно полученного грузооборота (руда и вскрыша), обосновывается вид карьерного транспорта или его комбинация.
8.1. Железнодорожный транспорт.
Обоснование выбора думпкара.
Необходим объем груза, исходя из полного использования грузоподъемности думпкара
Vгр =
,
м3
где q – грузоподъемность думпкара, т;
- плотность перевозимой горной массы, т/м3.
Определяется объем груза, исходя из полного использования вместимости кузова
Vгр =
,
м3
где Кн – коэффициент наполнения кузова:
Кн = 1,2 – при рыхлых породах,
Кн = 1,15 – при скальных породах;
Кр – коэффициент разрыхления горных пород в думпкаре
Кр=1,3 – 1,4
Принимается наименьшее значение.
Масса груженого думпкара составит
qбрутто = q + qт ,
где q – вес груза, т;
qт – вес тары (думпкара), т.
8.1.1. Определяем массу прицепной части поезда: по условию равномерного движения на руководящем уклоне
Q=
,
где Рсц – сцепная масса электровоза, тягового агрегата.
В случае использования тяговых агрегатов
Рсц = Рэл + nРм.д.,
где Рэл – сцепная масса электровоза управления;
n - количество моторных думпкаров;
Р – сцепная масса моторных думпкаров;
q – ускорение свободного падения, м2/сек.;
f – коэффициент сцепления колес с рельсами, принимается 0,2-0,3;
w0∕ w0∕∕ - основное сопротивление движению, 20-30 н/м;
iр – руководящий уклон в промиллях, %.
Возможное число думпкаров в составе
,
Полученное число думпкаров округляется в меньшую сторону.
8.1.2. Эксплуатационная производительность составов и основные элементы рейса.
Производительность состава сменная
,
т/м
где Тсм – продолжительность смены, час;
Ки – коэффициент использования состава в течение смены, принимается 0,8-0,9;
Gпол – полезная масса поезда, т
Gпол = nq, т
или
,
м3/см
где Vпол = nVд - вместимость состава, м3;
Тсм – продолжительность смены, принимается 12 часов;
tоб – время рейса (оборота) состава
tоб = tпогр + tдв + tразг+ tзад.чис.
где n – число думпкаров (вагонов) в составе;
q – грузоподъемность думпкара, т;
Vд – вместимость думпкара, пересчитанная на плотную массу, м3;
Qэкс, Vэкс – эксплуатационная производительность экскаватора т/час, м3/час.
tдв = tгр
+ tпор =
- время движения в грузовом и порожнем
направлениях;
S – протяженность путей, принимается из задания;
Vср – средняя скорость движения состава ≈ 25 км/час;
tразг – время разгрузки состава;
tразг = ntр.д.
tр.д. = летом 1,5-2 мин, зимой 3-5 мин;
tзад – время задержек в пути, принимается в пределах 20-30 мин.
8.1.3. Необходимое число рабочих составов
Nраб =
шт.
где Wр = Qсм.кар. f, м3/см – расчетный сменный грузооборот см. задание,
f – коэффициент неравномерности выдачи горной массы из карьера; принимаем 1,1;
Qсм – сменная производительность локомотива.
Число рабочих тяговых агрегатов
Nраб = Nраб.руда + Nраб.ск. + Nраб.рых.
Число думпкаров в работе определяется по числу w в составе для каждого вида работ
Nд.раб = Nраб.руда + Nраб.ск. + Nраб.рых.
Инвентарный парк тяговых агрегатов
Nинв = Nраб(Крем + Кзап +Кх + 1), шт.
где Крем – доля локомотивов в ремонте; принимается 10% от Nраб;
Кзап – доля локомотивов в запасе – 5%;
Кх – доля локомотивов на хоз. работах – 1 шт.
Инвентарный парк думпкаров
Nд.инв = Nд.раб Кд
где Кд = 1,2 – 1,3 - коэффициент, учитывающий думпкары, находящиеся в резерве, ремонте и т.д.
