Состав инженерной подготовки площадки.
Задачей инженерной подготовки строительной площадки является - приведение ее в состояние, обеспечивающее производство строительных работ в наиболее благоприятных условиях.
Состав процесса инженерной подготовки различен в зависимости от конкретных природных условий каждой территории. Процессы включают расчистку территории, вертикальную планировку, отвод поверхностных вод, понижение уровня грунтовых вод, противооползневые мероприятия, создание сети геодезической разбивочной основы.
Снос строений выполняют разрушением механическим и взрывным способами и разработкой соответствующими механизмами.
Подземные коммуникации, линии электропередач и связи из зоны строительства перемещают под наблюдением и при непосредственном участии специалистов соответствующих организаций.
Вертикальная планировка состоит в перемещении грунтовых масс для приведения площадки в состояние, обеспечивающее возможность производства строительных работ, устройства постоянных и временных дорог и коммуникаций. Растительный грунт перемещают бульдозерами в кавальеры для последующего его использования при благоустройстве территории.
Водоотвод, предназначенный для защиты строительной площадки от стока поверхностных вод (паводковых, талых, ливневых), выполняют в виде водоперехватывающих канав, подпорных стен, оградительного обвалования и системы дренажей. Тип защитных устройств, их размеры зависят от рельефа местности, расположения строительной площадки.
Открытый дренаж устраивают в виде канав глубиной 1,5 м с пологими (1:2) откосами и необходимым для течения воды уклоном. Канавы могут быть заполнены дренирующим материалом (щебень, гравий, крупнозернистый песок).
Закрытый дренаж состоит из трубчатых дрен с водоприемными отверстиями. В качестве дрен используются трубы гончарные, асбестоцементные, бетонные, стеклопластиковые, пластмассовые, деревянные; ленты профилированные пластмассовые и бумажные. Закрытые дренажи устраивают ниже уровня промерзания грунта с продольным уклоном не менее 0,5 °/о (рис.1)

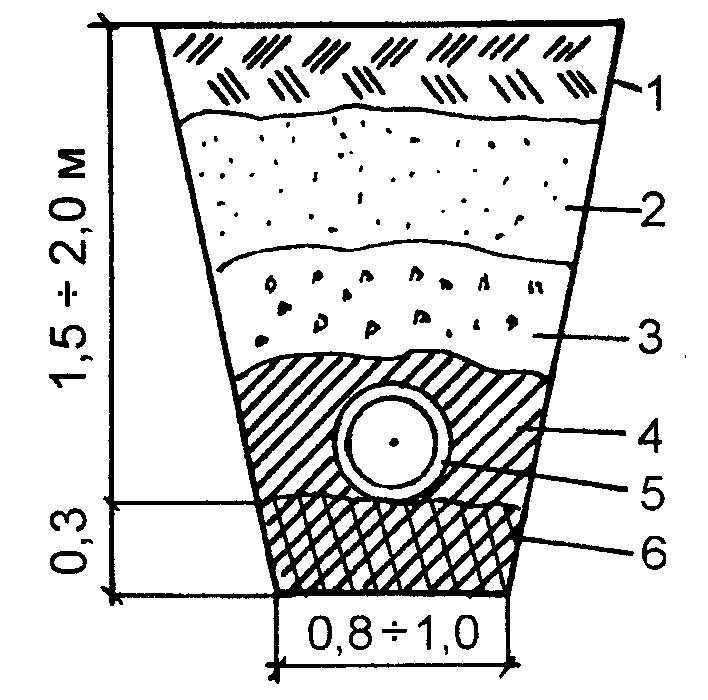

Рис. 1. Схема закрытого дренажа:
1 - местный грунт; 2 - мелкозернистый песок; 3 - крупнозернистый песок;
4 - гравий (щебень);
5 - труба перфорированная или из пористого материала;
б - уплотненный слой
№ 6
Геодезическая разбивка зданий и сооружений на местности. Устройство базиса. Реперы.
Геодезическая разбивочная основа предназначена для обеспечения горизонтального и вертикального переносов проекта сооружений на местность и состоит из строительной сетки, главных продольных и поперечных осей зданий и сооружений и красных линий, определяющих размещение на местности главных зданий.
Строительную сетку наносят на генеральный план сооружения и привязывают к государственной геодезической сети с закреплением горизонтального и вертикального положений ее углов постоянными знаками (рис. 1.11).
Длину сторон строительной сетки в зависимости от размеров строительной площадки принимают 100,200,400 м для основных осей сетки, 20, 30, 40 м - для дополнительных.
Продольные и поперечные оси сетки закрепляются на местности постоянными знаками с плановой точкой. Знаки устраивают из заполненных бетоном и прочно закрепленных в грунте отрезков труб, отрезков рельсов и т.п. Подобным образом фиксируют и красную линию.

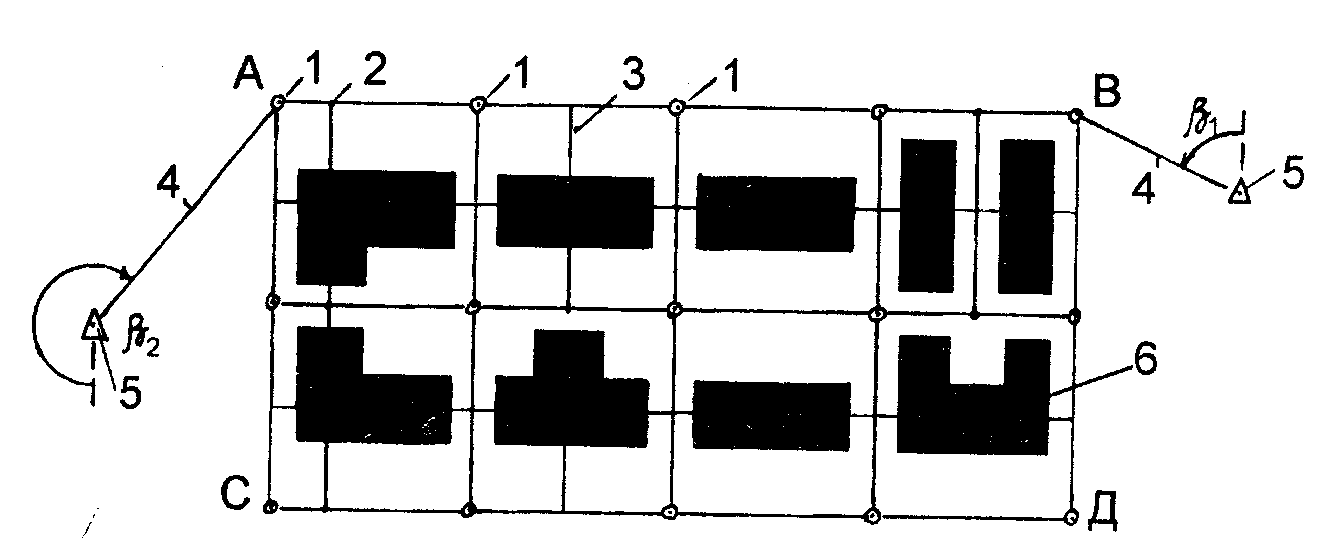

Рис. 1.11. Строительная сетка со схемой выноса и закрепления ее на местности:
А,В,С,Д - угловые вершины сетки; 1 - вершины основных фигур сетки; 2 - основные оси здания; 3 - вершины дополнительных фигур сетки; 4 - линия закрепления сетки; 5 - постоянный геодезический знак; 6 - здание
На рис. 1.12 показаны примеры переноса на местность основных осей здания:
- в качестве координат принимают близлежащие стороны строительной сетки, а их пересечение - за ноль отсчета (рис. 1.12, а);
- привязку осуществляют от красной линии (рис. 1.12,6). При этом определяют угол р между главной осью здания и красной линией и расстояние отточки А до точки О пересечения главных осей.
Строительную сетку проектируют на стройгенплане. Для сетки нужно обеспечить максимальные удобства для выполнения разбивочных работ; основные возводимые здания и сооружения должны быть расположены внутри фигур сетки; линии сетки параллельны основным осям возводимых зданий и расположены по возможности ближе к ним; обеспечены непосредственные линейные измерения по всем сторонам сетки; пункты сетки расположены в местах, удобных для угловых измерений с видимостью на смежные пункты, а также в местах, обеспечивающих их сохранность и устойчивость. Чтобы нанести на местность строительную сетку, используют геодезическую сетку и закрепляют геодезическими знаками в углах пересечений. При переносе основных осей на местности используют координаты х и у.
Высоты обеспечиваются высотными реперами, для этого используются опорные пункты строительной сетки и красной линии. Высотную отметку получают минимум от 2 реперов.

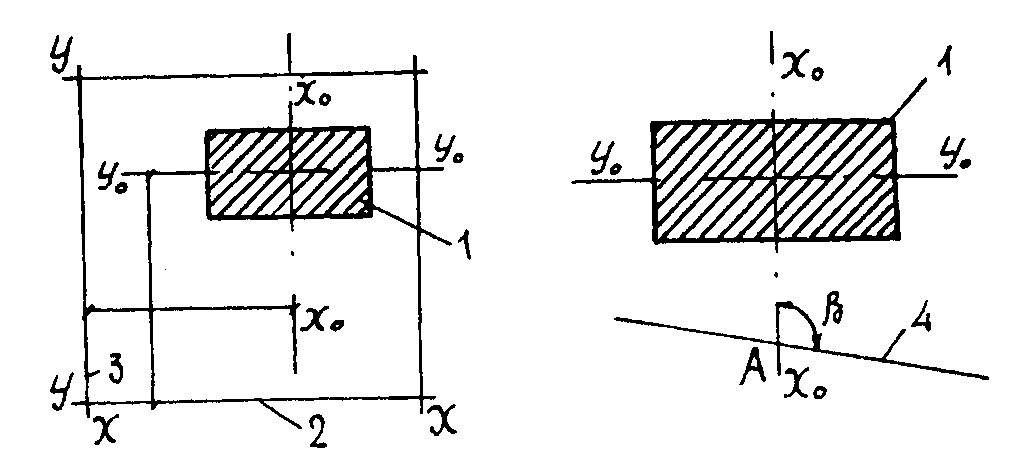

Рис. 1.12. Способы переноса на местность основных осей здания:
а - на основе строительной сетки; б - на основе красной линии; 1 - здание;
2 - строительная сетка; 3 - оси условной координатной сетки; 4 - красная линия
Строительную сетку передает заказчик подрядчику не менее чем за десять дней до начала подготовительных работ.
За сохранность строительной сетки следит подрядчик.
Для выноса проекта в натуру на строительной площадке с определенной точностью создают геодезическую разбивочную сеть, пункты которой, закрепленные постоянными знаками, располагают так, чтобы с них было удобно производить разбивочные работы.
В зависимости от типа сооружения, размера строительной площадки и требуемой точности разбивочные сети бывают следующих видов:
Триангуляционная сеть со сторонами треугольников от 0,5 до 2,5 км, применяются в качестве разбивочной при строительстве крупных сооружений.

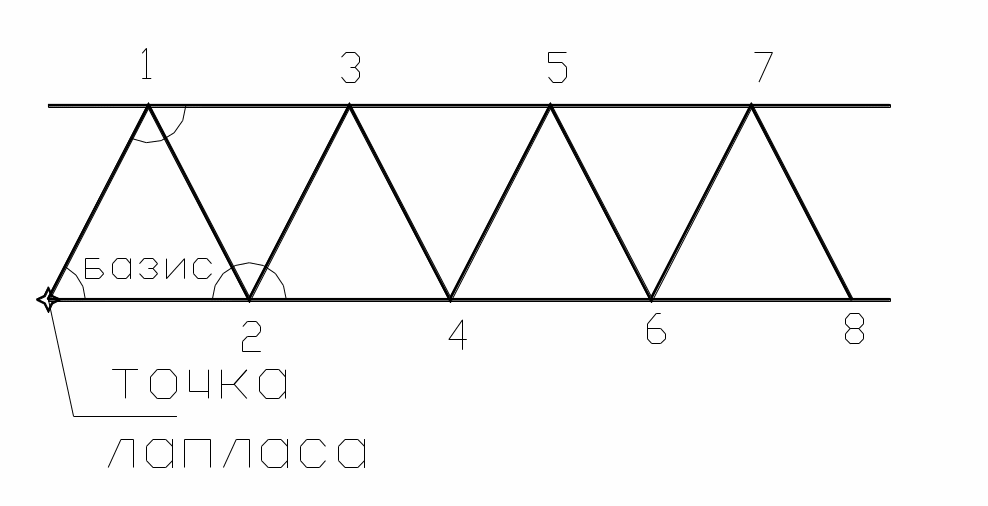

Триангуляция – наз. способ построения треугольников у которых измерены все углы базисные стороны и вычисленные по тригонометрическим формулам координаты вершин.
Точка лапласа – называется астрономические пункты координат, которого по астрономическим формулам.
Трилатерационная сеть со сторонами треугольников 20-50м, создается при возведении высотных зданий , башен и других уникальных сооружений.
Полигонометрическая применяется в городском , дорожном строительстве. Эта сеть теодолитных ходов прокладываемых между пунктами триангуляции трилатерации
Астрономическая ( взятие отметок по солнцу, луне) ОГЗ-обратная геодезическая задача.

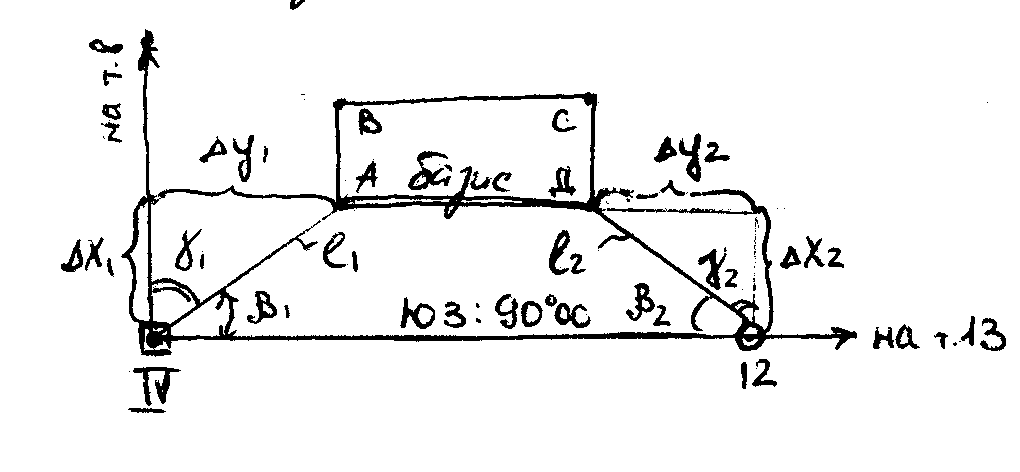

После определения координат точек определяют разбивочные элементы методом решения обратной геодезической задачи через приращения ∆x,∆y.
Rp Rp
ОГЗ
е - ?
x1, y1 β - ? x2,y2
1) l1=√∆x12 + ∆y12 ; l2=√∆x22 + ∆y22
2) β1=90 - γ1 ; β2=90 - γ2
Такой метод применяется для создания карт масштаба мельче 1 : 100 000, особенно в необитых местах (Арктика, Антарктида и др.)
Строительная сетка со сторонами квадратов или прямоугольников 100, 200, 400м, вершины которых закреплены постоянными знаками, создается для выноса в натуру промышленных и гражданских сооружений.
Геодезическая разбивочная основа предназначена для обеспечения горизонтального и вертикального переносов проекта сооружений на местность и состоит из строительной сетки, главных продольных и поперечных осей зданий и сооружений и красных линий, определяющих размещение на местности главных зданий.
П родольные и поперечные оси сетки закрепляются на местности постоянными знаками с плановой точкой. Знаки устраивают из заполненных бетоном и прочно закрепленных в грунте отрезков труб, отрезков рельсов и т.п. Подобным образом фиксируют и красную линию.
Рис. 1.11. Строительная сетка со схемой выноса и закрепления ее на местности:
А,В,С,Д - угловые вершины сетки; 1 - вершины основных фигур сетки; 2 - основные оси здания; 3 - вершины дополнительных фигур сетки; 4 - линия закрепления сетки;
5 - постоянный геодезический знак; 6 - здание
Красная линия застройки – линия, устанавливающая границу застройки в квартале города, закрепленная постоянными знаками.
Этапы переноса проекта в натуру.
Определяют и закрепляют на площадке положение главных осей.
Выполнение детальной разбивки сооружения от его главных осей (разбивают и фиксируют продольные и поперечные оси блоков, деталей, закладных частей отдельных строительных конструкций)
Перенос проекта в натуру выполняется по разбивочному чертежу.
Репер – геодезический знак у которого вычислена отметка, расположены друг от друга ≈ 250 м
Реперы бывают:
НRp – государственный
HRn – рабочий
Три типа реперов:
