Определение требуемых параметров кранов графическим способом

Для этого в выбранном масштабе вычерчивают расчет­ную схему монтажа элемента перед посадкой его на опоры (вид сбоку) в следующем порядке (рис. 5)

1) Вычерчивают контуры опор элемента и контуры монтируемого элемента перед посадкой его на опо­ры. При этом должен соблюдаться запас по высоте между низом элемента и верхом опоры, требую­щийся по условиям техники безопасности и прини­маемый не менее 0,5 м.

2) Схематично показываются строповочные устройст­ва, крюк крана и полиспаст; причем расстояние по высоте от низа крюка до центра оголовка гуська (точка "С') принимается 2,0 м ( h_п ). Высоту строповочного устройства ( hс ) определяют согласно фак­тически принятому для монтажа элемента.

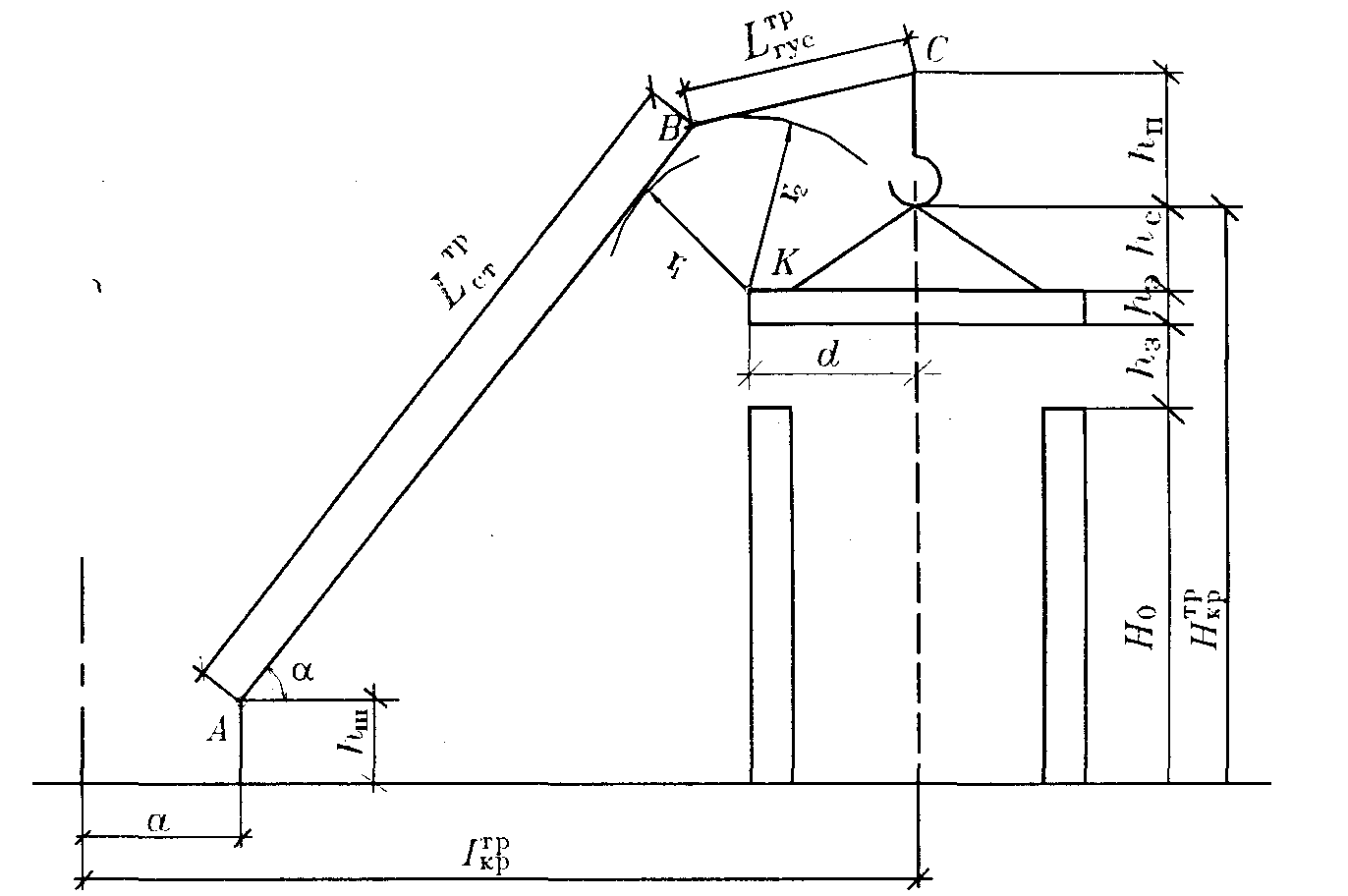

Рис.5. Схема для определения параметров передвижных стреловых кранов, оборудованных гуськом:

А В - ось стрелы крана;

ВС - ось гуська крана;

h_п- высота полиспаста в стянутом состоянии, м;

h_с - высота строповки элемента, м;

h_э - высота элемента в его монтажном состоянии, м;

h_з - запас по высоте между низом элемента перед посадкой его

на опоры и верхом опоры; принимается не менее 0,5 м;

Но - превышение уровня опоры монтируемого элемента над

уровнем стоянки крана, м;

d - расстояние от вертикали, проходящей через крюк крана, до

точки на элементе, ближайшей к стреле крана, м;

h_ш - расстояние от уровня стоянки крана до оси поворота

стрелы, м.

3). Вычерчивают дугу окружности радиусом 1,0 м, цен­тром которой является точка на монтируемом эле­менте, ближайшая к стреле крана (точка "К"). Эта дуга является границей приближения стрелы крана к монтируемому элементу и обеспечивает безопасное расстояние между стрелой и элементом.

4). К вышеуказанной дуге проводят касательную под углом 77° к горизонту (угол 77° обеспечивает мини­мальную проекцию стрелы крана на горизонталь для большинства действующих кранов). Эта касательная является осью стрелы крана. Пята стрелы - точка "А" на оси стрелы, находящаяся на расстоянии 2,0 м от уровня стоянки крана. Оголовком стрелы являет­ся точка "В" на оси стрелы, находящаяся на расстоя­нии 2,5 м от ближайшей к стреле крана точке "К" на монтируемом элементе.

5). Соединив точки "В" и "С", получают ось гуська.

6). Проводят две вертикали: одна проходит через центр крюка крана, другая является осью вращения крана.

7). Находят искомые требуемые параметры монтажного крана:

• аналитически:

грузоподъемность Q^тр = Рэ + Рс + Ро,

где Рэ - масса элемента, т;

Рс - масса строповочного устройства эле­мента, т;

Ро - масса оснастки данного элемента, т.

- высоту подъема крюка Нкр = h_с + h_э + h_з ⁺ Но,

• графически определяют:

- длину стрелы L_стр^тр , м;

- длину гуська L_гус^тр, м;

- вылет крюка L_кр^тр, м,

Изложенным способом с достаточной точностью можно определить требуемые параметры монтажных передвижных стреловых кранов, оборудованных гуськом, если соблюда­ются следующие условия:

- величина d составляет не менее 3 м;

- между краном и ближайшей к крану опорой элемента нет помех в виде возведенных конструкций зданий.

Определение требуемых параметров кранов аналитическим способом

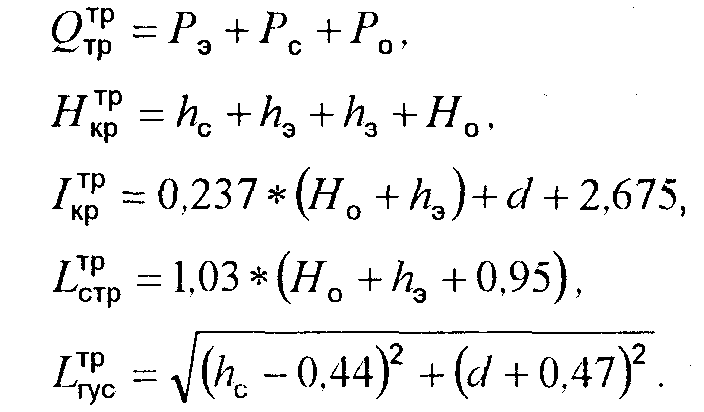

На основании графического способа разработан анали­тический способ определения требуемых параметров кра­нов (рис, 5) по следующим формулам:
