Данные расчета канала

h, м	в, м	W, м	R, м	C, М1/2 /сек	V, м/сек	Q, М3/сек
1,0	0,46	2,46	0,50	23,4	1,17	2,88
1,1	0,51	2,98	0,55	24,0	1,25	3,72
1,2	0,55	3,54	0,60	24,7	1,34	4,75
1,3	0,60	4,16	0,65	25,3	1,43	5,95

По данным таблицы 4 строим графики Q = f(h) и по этому графику устанавливаем, что расходу Q = 5,7 л/сек соответствует глубина h = 1,28 м и ширина b = 0,59 м.

2. ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ,

ГИДРАВЛИЧЕСКИЙ И ПНЕВМАТИЧЕСКИЙ ПРИВОД

2.1. Символы и условные обозначения.

Графическое представление гидравлических систем и механизмов

2.1.1. Символы и условные обозначения элементов

гидравлических систем

В целях наглядного представления гидравлических систем и установок в виде схем и чертежей для каждого из входящих в их состав конструктивных элементов используют простые символы, которые называют также условными обозначениями. Каждый символ обозначает какой-либо конструктивный элемент гидросистемы и его функцию, однако ничего не сообщает о его конкретной конструкции. Применяемые символы устанавливаются стандартом. Ниже поясняется значение наиболее важных символов.

Примечание: Наличие косой стрелки, перечеркивающей тот или иной символ, означает, что для данного конструктивного элемента существует возможность настройки.

Насосы и двигатели

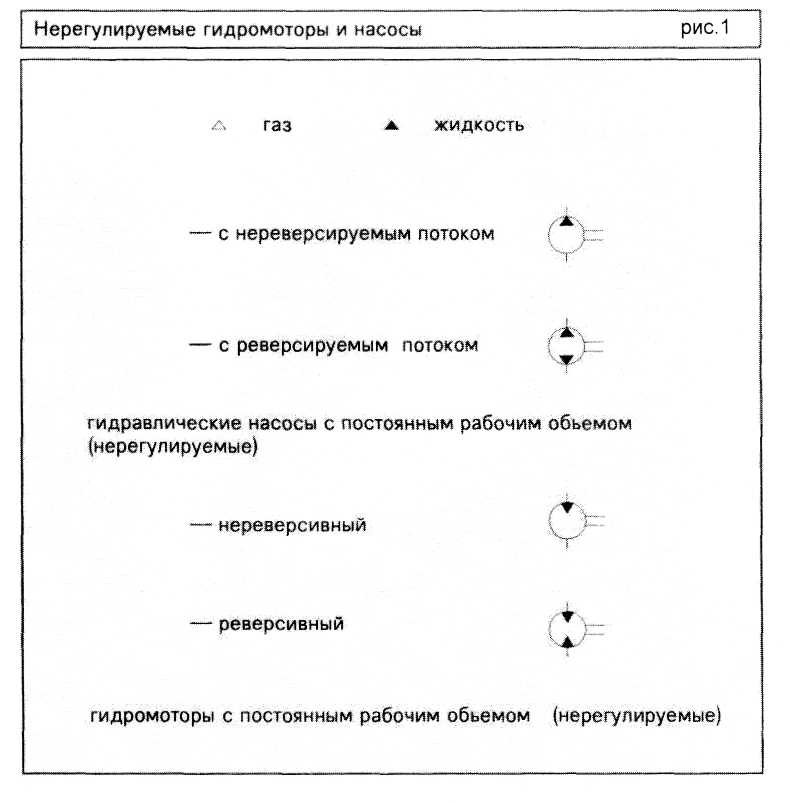

Гидронасосы и гидромоторы изображают на схемах (рис. 19) окружностями с обозначением ведущего или ведомого валов. На направление потока рабочей жидкости указывает треугольник, помещенный внутри окружности. Треугольник зачернен, если символы используют для обозначения гидравлических систем, в которых рабочей средой являются жидкости. Если же речь идет о газообразных рабочих средах, как это имеет место в пневматических системах, изображаются лишь контурные треугольники. Символы для обозначения гидромоторов отличаются от символов, обозначающих гидронасосы, только противоположной направленностью стрелок для указания направления потока рабочей жидкости. На рисунке 19 представлены условные обозначения нерегулируемых гидронасосов и гидромоторов.

Рис. 19. Нерегулируемые гидромоторы и насосы

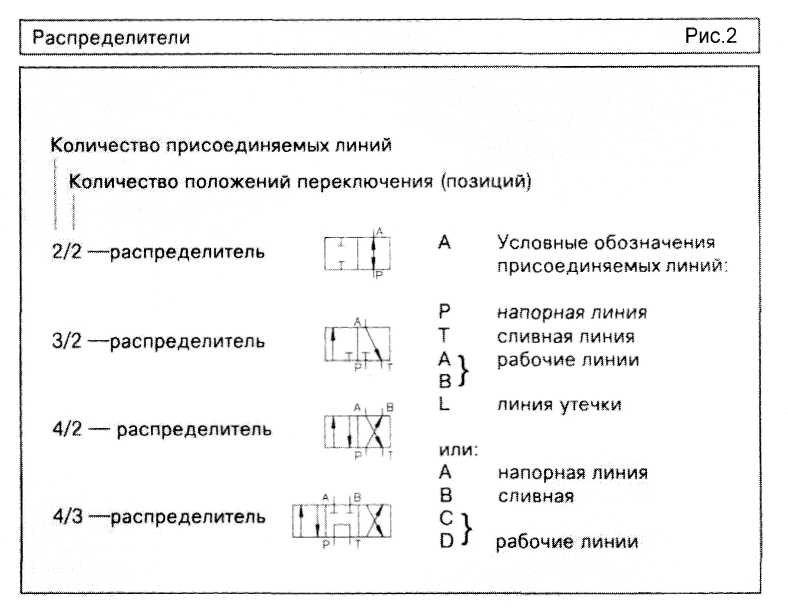

Распределители

Распределители изображают на схемах несколькими квадратами, расположенными вплотную друг к другу.

Число квадратов указывает на количество возможных положений распределителя.

Стрелки в квадратах указывают направление протекания рабочей жидкости.

Линии показывают, каким образом связаны между собой каналы распределителя в различных его положениях.

Для условного обозначения входов и выходов (штуцеров) на распределителях пользуются либо буквами Р, Т, А, В и L, либо подряд буквами A, B, C, D, ..., причем, первая из этих возможностей задается стандартом в качестве предпочтительной. Условные обозначения всегда относятся к нейтральному положению распределителя. В тех случаях, когда клапан такого положения не имеет, обозначение относится к положению, которое распределитель занимает в исходном состоянии гидросистемы.

В названии распределителей всегда сначала указывают количество присоединяемых линий, а затем количество положений, которые они могут принимать. Распределители имеют как минимум два положения и не менее двух присоединительных штуцеров. В этом случае обозначение распределителя выглядит так: распределитель 2/2 (читается: «распределитель два на два»). Другие возможные распределители и их условные обозначения представлены на рисунке 20.

Рис. 20. Распределители
