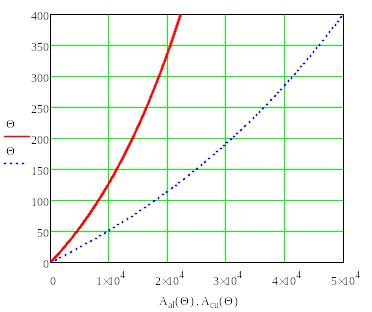

Кривые к определению температуры проводников при кз.
Приложение №5
Приложение №6
-
Проводник
К∙102
С/(А² )
Алюминиевые шины, голые алюминиевые провода, кабели с алюминиевыми жилами и бумажной и резиновой изоляцией.
1.054
То же с медными жилами.
0.457
Кабели с многопроволочными жилами из алюминия и бумажной изоляцией.
0.935
То же с медными жилами.
0.4186
Приложение №7
-
№
п/п
Системы, в которых произошло к.з.
Постоянная времени
1
Турбогенераторы мощностью
12….60 МВт
100….1000 МВт
0,16….0,25
0,4….0,54
2
Блоки, состоящие из турбогенераторов
мощностью 60 МВт и трансформатора при напряжении
6,3 КВ
10 КВ
0,2
0,15
3
Блоки генератор-трансформатор при мощности МВт
100….200
300
500
800
0,26
0,32
0,35
0,38
4
Воздушные линии напряжением КВ
35
110….150
220….330
500….750
0,2
0,02….0,03
0,03….0,04
0,06….0,08
5
Шины подстанции 6…10 КВ, связанные с ЛЭП через трансформатор мощностью МВт
80 и выше
32….80
5,6….32
0,06….0,15
0,05….0,1
0,02….0,05
6
Распределительные сети 6….10 КВ, проложенные кабелем с бумажной и резиновой изоляцией.
0,01
