Основные типы ПЗУ
Основные типы ОЗУ
Общие сведения о плм
Расширение числа входов – наиболее сложная задача. В частном случае, если все термы содержат не более m переменных, множество термов можно разбить на подмножества, содержащие не более m одинаковых переменных. Для реализации потребуется число ПЛМ, равное числу подмножеств, а выходы ПЛМ будут соединены так же, как и при расширении числа термов. Входными переменными каждой ПЛМ только те переменные, которые связаны с образованием термов данного подмножества.
Часто в числе входных переменных ПЛМ имеются тактирующие сигналы, взаимно исключающие друг друга в смысле одновременности вхождения в термы. Такие сигналы можно разделить на группы, каждая из которых вместе с оставшимися переменными может обрабатываться отдельной ПЛМ.
Расширение плм по входам
Стандартным приемом расширения ПЛМ по входам является перенос избыточного числа аргументов на предварительный дешифратор, выходы которого разрешают работу одной из ПЛМ, обрабатывающую оставшуюся часть аргументов. Расширение числа входов ПЛМ на единицу, произведенное по такому методу, показано на рисунке:
Для значительного расширения числа входов этот прием мало пригоден, так как добавление каждого избыточного входа удваивает число ПЛМ в схеме.
Расширение плм по выходам
Если размерность задачи превосходит возможность имеющихся ПЛМ, приходится их наращивать (расширять). Когда число функций в системе превосходит число выходов ПЛМ, несколько ПЛМ включаются параллельно по входам.
На выходах каждой из ПЛМ воспроизводится часть функции. Общее число ПЛМ определяют, как отношение числа функций в системе – N к числу выходов ПЛМ – n, округляется в большую сторону.
Расширение плм по термам
Т.к. число термов предполагает достаточным, все ПЛМ могут запрограммироваться на одни и те же термы.
Если число термов системы lсист превышает число термов ПЛМ, то к одной ПЛМ подключаются дополнительные с тем же числом входов и выходов. По входам ПЛМ включаются параллельно, а соответствующие выходы соединяются через элемент ИЛИ, либо если это выходы с третьим состоянием, они просто объединяются. Каждая ПЛМ программируется на свои термы, затем из термов собираются на выходах нужные функции.
Принципы построения устройств управления, сведения о моделях цифровых автоматов
Абстрактная модель цифровых автоматов
Общие сведения об автоматах Мура и Мили
Задание автоматов Мура и Мили уравнениями и таблицами
Задание автомата Мура графом
Задание автомата Мили графом
Граф-схемы алгоритмов
Также на экзамене будет практический вопрос по каскадным включениям сумматоров, счетчиков, дешифраторов, мультиплексоров, а также реализации переключательных функций на мультиплексоре.

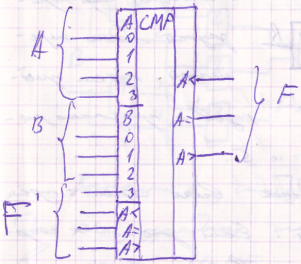

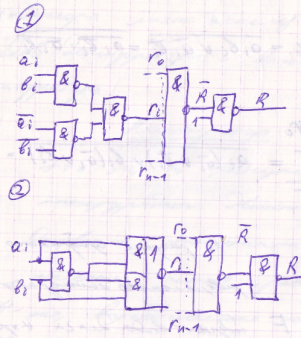

Рисунки в компаратор:
