5.1 Подключение к базе данных и выбор информационной модели
Чтобы получить доступ к информации по тем или иным аспектам ТЭБ, требуется открыть систему «Аналитик» и вызвать команду «База данных | Подключиться…». В появившемся диалоге «Подключение к информационной модели» надо подключиться к хранилищу данных ИАС ТЭБ Ярославской области (рис. 5.1) и выбрать интересующую информационную модель – «Топливно-энергетический баланс» или «Показатели работы котельных» (рис. 5.2).
Возможен упрощенный вход через редактор учетных записей, который может настроить администратор ИАС ТЭБ.

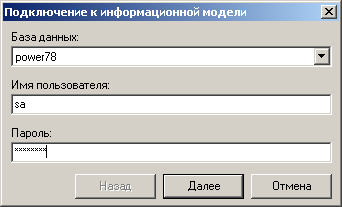

Рис. 5.1 Подключение к базе данных ИАС ТЭБ

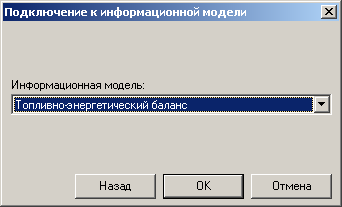

Рис. 5.2 Выбор информационной модели
Если соединение с базой данных и подключение к информационной модели выполнились успешно, диалоговое окно подключения закрывается, а команда «База данных | Запрос...» становится доступной.
5.2 Построение и выполнение запроса
После подключения к информационной модели становится возможным выполнить команду меню «База данных | Запрос...» и перейти в режим построения многомерных запросов. Принцип построения запросов заключается в выборе интересующих измерений (атрибутов) и наложении фильтров на их справочники. В зависимости от выбранной модели количество и состав измерений могут быть различными. Рассмотрим вначале информационную модель «Топливно-энергетический баланс» и основные запросы в этой модели (рис. 5.3). Как отмечалось выше, модель предназначена для анализа показателей топливно-энергетических балансов Ярославской области в целом, отдельных муниципальных образований области, отраслей экономики и отдельных организаций ТЭК. В частности, на основе этой модели осуществляется формирование годового аналитического отчета по топливно-энергетическим балансам области и муниципальных образований за отчетный год.

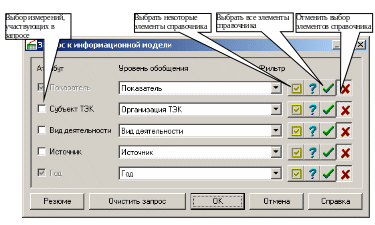

Рис. 5.3 Окно построения многомерных запросов по топливно-энергетическому балансу
Рассмотрим ряд типовых примеров выборки информации.
Пример 1: построение баланса электрической энергии Ярославской области.
Необходимо задать значения для трех измерений информационной модели:
измерение «Показатель»: в справочнике показателей ТЭБ следует отметить (поставить галочку) все показатели ветви «Электрическая энергия» (рис. 5.4);
измерение «Субъект ТЭК»: вначале следует задать уровень обобщения по измерению – в окне запросов выпадающем списке строки «Субъект ТЭК» выбрать пункт «Территория»; затем в справочнике территорий Ярославской области отметить значение «Всего» (т. е. область в целом) (рис.5.5, 5.6);
измерение «Год»: в справочнике лет отмечается год, по которому требуется получить баланс (рис. 5.7).

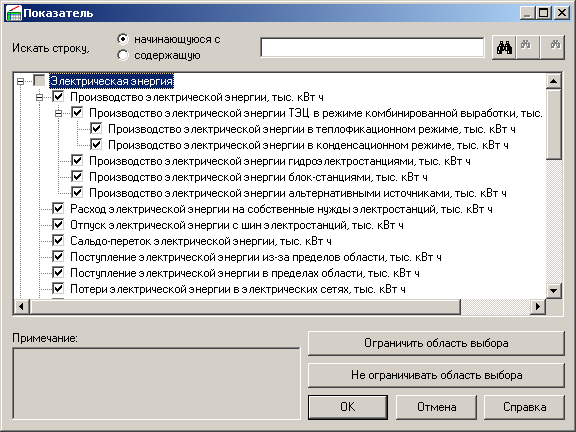

Рис. 5.4 Выбор показателей баланса электрической энергии

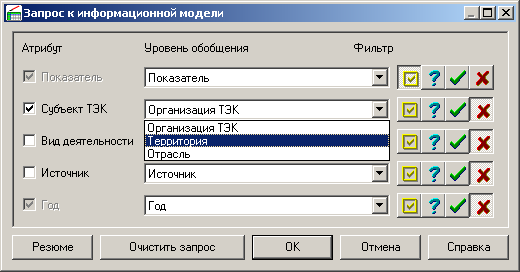

Рис. 5.5 Выбор уровня обобщения «Территория» измерения «Субъект ТЭК»

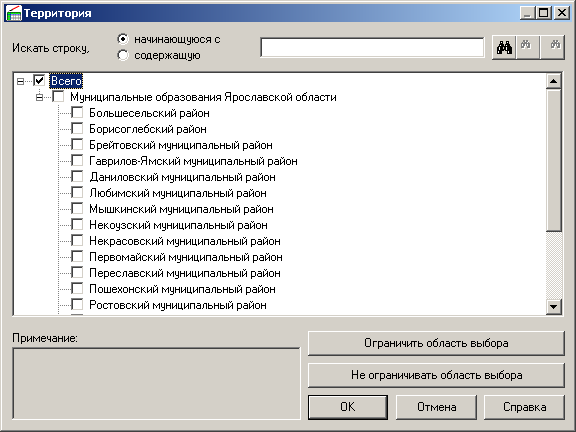

Рис. 5.6 Выбор субъекта – Ярославская область в целом

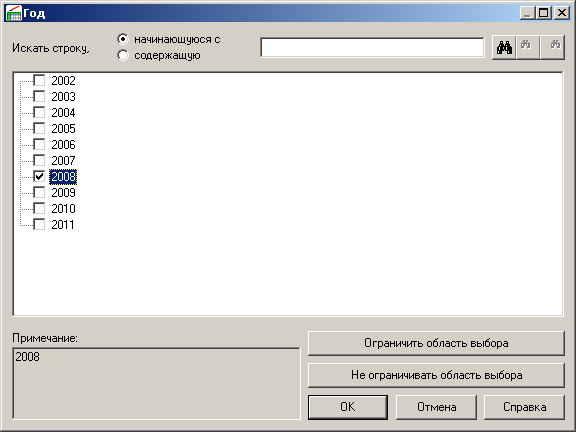

Рис. 5.7 Выбор отчетного года
Построив запрос, необходимо нажать на кнопку OK в окне запросов. Выполнение запроса отражается в специальном окне, где указывается количество выполненных SQL-выражений и число полученных значений. По окончании выполнения всех действий окно выполнения запроса меняет вид (рис. 5.8): в строке «Статус» появляется отметка «Запрос выполнен». После этого можно нажать OK и перейти к обработке результатов.
Рис. 5.8 Окно выполнения запроса
Если выполненный запрос возвратил хотя бы одно значение, в рабочей области окна программы выводятся полученные результаты. Результаты могут быть рассмотрены в форме таблицы, кросс-табличного отчёта, диаграммы (перемещение между формами возможно с помощью закладок в верхней части рабочей области). Обработка результатов начинается с табличной формы (рис. 5.9).

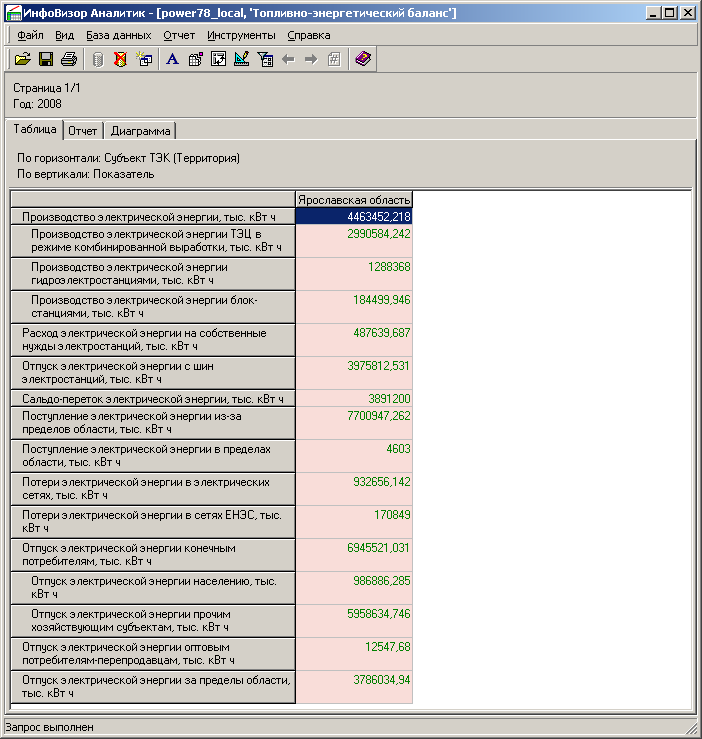

Рис.5.9 Результаты запроса на построение баланса электрической энергии Ярославской области
Пример 2: построение баланса тепловой энергии Брейтовского муниципального района.
Необходимо задать значения для трех измерений информационной модели:
измерение «Показатель»: в справочнике показателей ТЭБ выбрать все элементы ветви «Тепловая энергия» (рис. 5.10);
измерение «Субъект ТЭК»: выбрать уровень обобщения «Территория» (см. выше), а в справочнике территорий области выбрать пункт «Брейтовский муниципальный район» (рис. 5.11);
измерение «Год»: в справочнике лет выбрать интересующий год (см. выше).

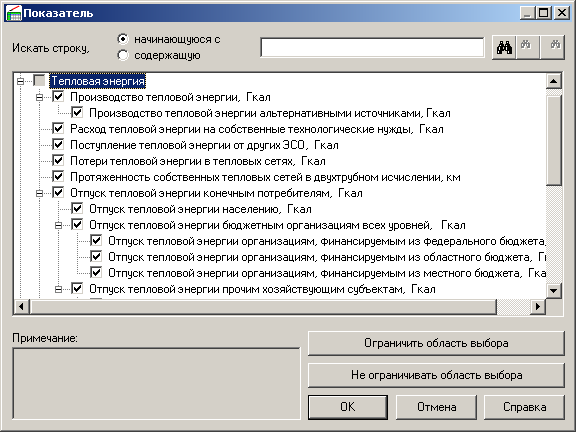

Рис. 5.10 Выбор показателей баланса тепловой энергии

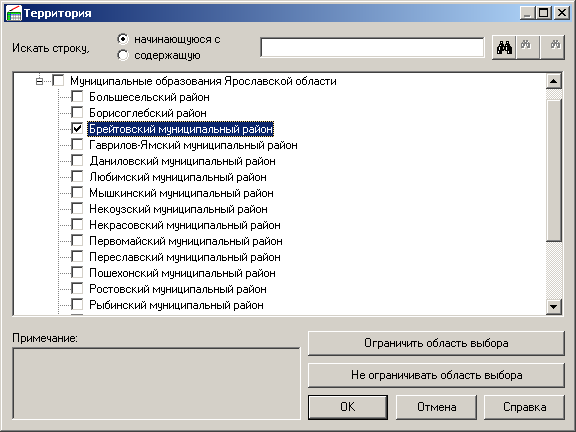

Рис. 5.11 Выбор субъекта – Брейтовский муниципальный район
Результаты выполнения запроса приведены на рис. 5.12.

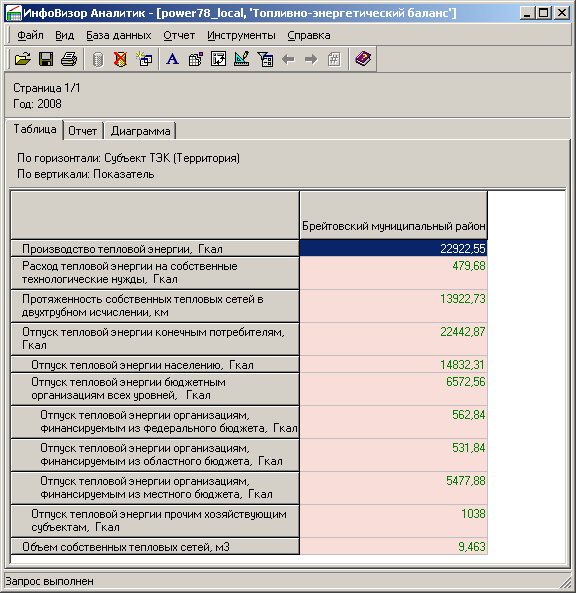

Рис. 5.12 Баланс тепловой энергии Брейтовского муниципального района
Пример 3: построение баланса тепловой энергии выбранной организации ТЭК.
Необходимо задать значения для трех измерений информационной модели:
измерение «Показатель»: в справочнике показателей ТЭБ выбрать все элементы ветви «Тепловая энергия» (см. выше);
измерение «Субъект ТЭК»: выбрать уровень обобщения «Организация ТЭК» (рис. 5.13); в справочнике организаций ТЭК области выбрать интересующую организацию ТЭК (рис. 5.14);
измерение «Год»: в справочнике лет выбрать интересующий год (см. выше).

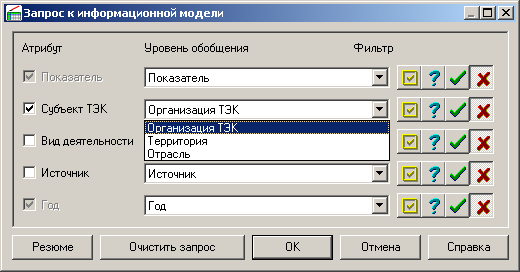

Рис.5.13 Выбор уровня обобщения «Организация ТЭК» измерения «Субъект ТЭК»
Рис. 5.14 Выбор субъекта – некоторой организации ТЭК
Результаты выполнения запроса приведены на рис. 5.15.

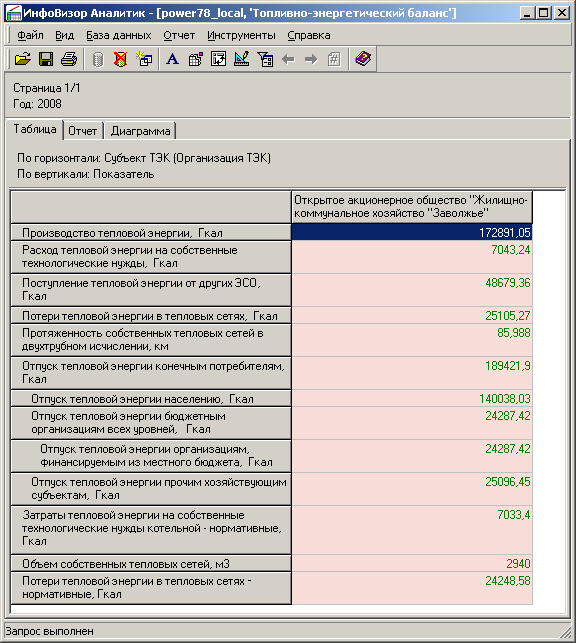

Рис. 5.15 Баланс тепловой энергии ОАО «ЖКХ Заволжье»
Пример 4: определить расход природного газа на производство тепловой энергии организациями ТЭК Рыбинского муниципального района.
Необходимо задать значения для трех измерений информационной модели:
измерение «Показатель»: в справочнике показателей ТЭБ выбрать пункт «Расход природного газа на производство тепловой энергии, т у.т.» (рис. 5.16);
измерение «Субъект ТЭК»: выбрать уровень обобщения «Организация ТЭК»; в справочнике организаций ТЭК нажать на кнопку «Ограничить область выбора»; в открывшемся окне «Ограничение области выбора» в дереве атрибутов организаций ТЭК выбрать ветку «Административно-территориальное образование/Название территории», в строке «Оператор» выбрать «Равняется», в строке «Значение» из предлагаемого списка выбрать «Рыбинский муниципальный район», в окне «Ограничение области выбора» нажать на кнопки «Добавить» и «ОК»; после этого в открывшемся справочнике организаций ТЭК останутся только организации, относящиеся к Рыбинскому муниципальному району, поэтому остается только отметить все эти организации (можно воспользоваться пунктом контекстного меню «Отметить все») (рис. 5.17 – 5.20);
измерение «Год»: в справочнике лет выбрать интересующий год (см. выше).

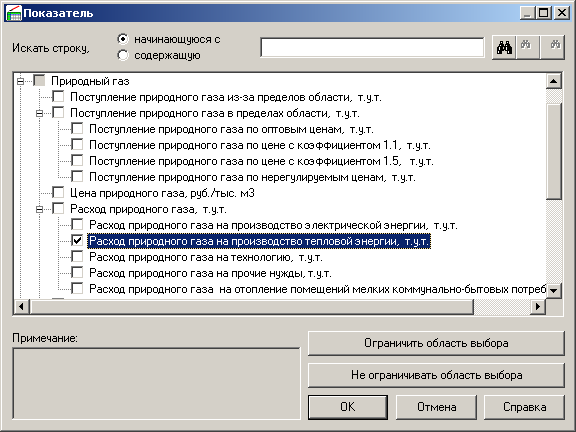

Рис. 5.16 Выбор показателя «Расход природного газа на производство тепловой энергии, т у.т.»

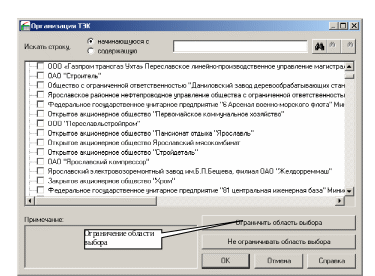

Рис. 5.17
Ограничение области выбора

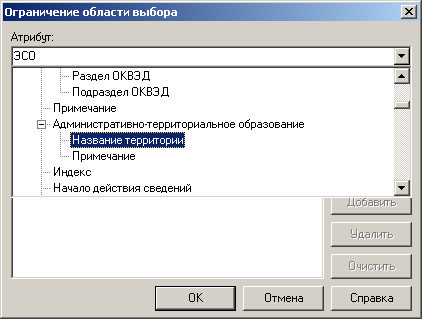

Рис. 5.18 Выбор атрибута, по которому выполняется ограничение

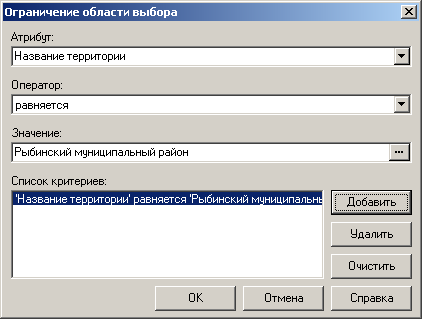

Рис. 5.19 Атрибут «Территория» ограничивается Рыбинским муниципальным районом

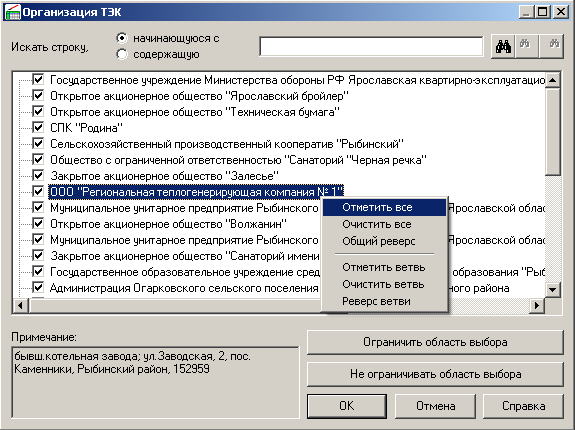

Рис. 5.20 Выбор всех организаций ТЭК Рыбинского муниципального района
Результаты запроса приведены на рис. 5.21.

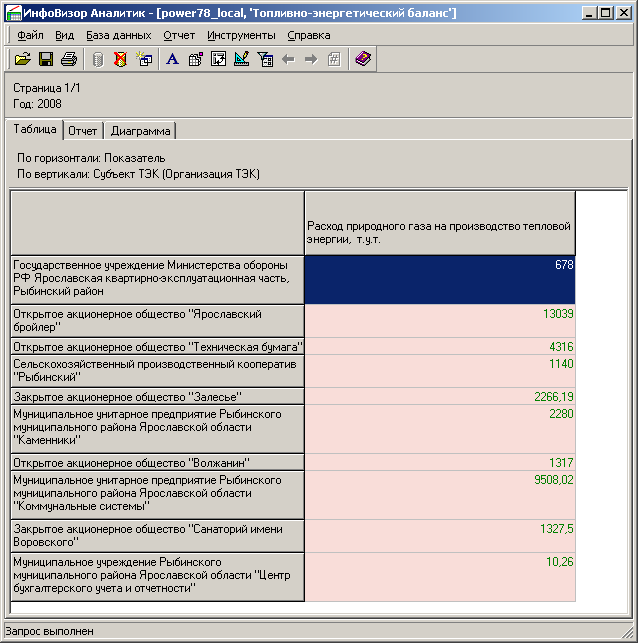

Рис. 5.21 Расход природного газа на производство тепла организациями ТЭК Рыбинского района
Пример 5: посмотреть структуру расхода каменного угля муниципальными учреждениями Рыбинского района.
Необходимо задать значения для трех измерений информационной модели:
измерение «Показатель»: в справочнике показателей ТЭБ выбрать все значения ветви «Каменный уголь/Расход каменного угля» (рис. 5.22);
измерение «Субъект ТЭК»: выбрать уровень обобщения «Организации ТЭК»; в справочнике организаций ТЭК области ограничить область выбора по атрибутам «Административно-территориальная принадлежность» (см. предыдущий пример) и «Форма собственности» (рис. 5.23); в отфильтрованном по этим атрибутам списке организаций ТЭК выбрать все организации;
измерение «Год»: в справочнике лет выбрать интересующий год (см. выше).

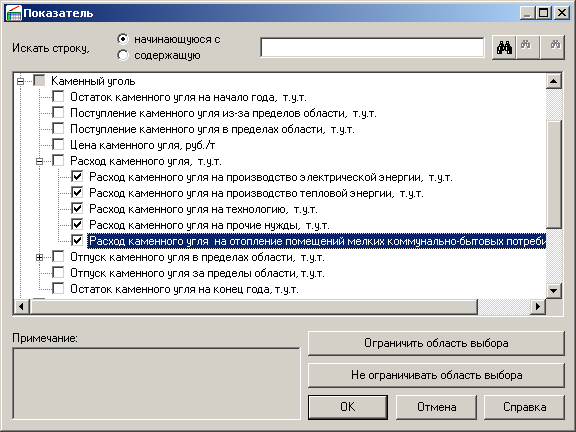

Рис. 5.22 Выбор показателей расхода каменного угля

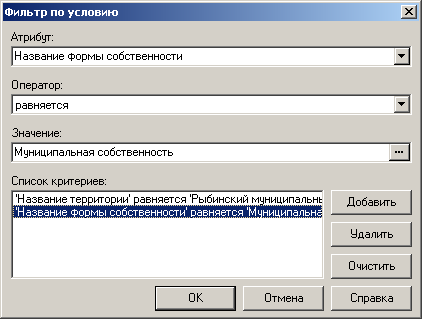

Рис. 5.23 Атрибут «Территория» ограничивается Рыбинским муниципальным районом, атрибут «Форма собственности» - муниципальной собственностью
Результаты запроса приведены на рис. 5.24.

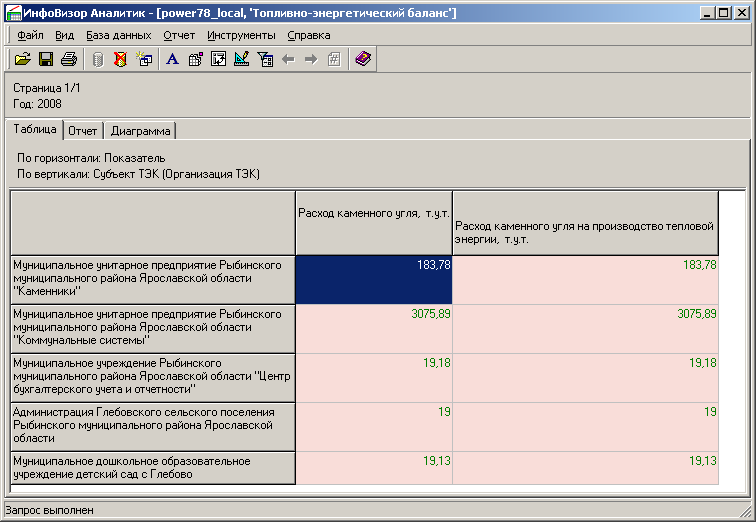

Рис. 5.24 Расход каменного угля муниципальными учреждениями Рыбинского района
Рассмотрим теперь работу с аналитической моделью «Показатели работы котельных». Окно запросов к модели показателей работы котельных представлено на рис. 5.25, описание измерений модели приведено выше. Основные приемы работы с моделью аналогичны модели «Топливно-энергетический баланс».

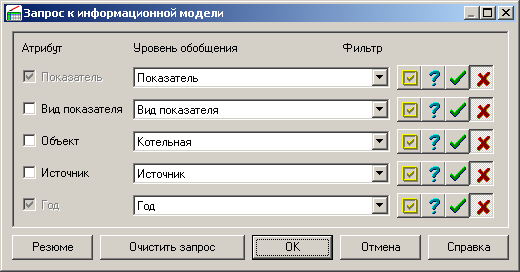

Рис. 5.25 Окно построения многомерных запросов по показателям работы котельных
Пример 6: сравнить котельные некоторой ЭСО по фактическим показателям выработки тепловой энергии и потерь тепла в сетях.
Необходимо задать значения для четырех измерений информационной модели:
измерение «Показатель»: в справочнике показателей работы котельных отметить пункты «Выработка тепловой энергии, Гкал» и «Потери тепловой энергии в тепловых сетях, Гкал» (рис. 5.26);
измерение «Вид показателя»: в справочнике видов показателей выбрать пункт «Фактические» (рис. 5.27);
измерение «Котельная»: выбрать уровень обобщения «Котельные»; в справочнике котельных области нажать на кнопку «Ограничить область выбора», в открывшемся окне «Ограничение области выбора» в дереве атрибутов котельных выбрать ветвь «ЭСО/Полное наименование», в строке «Оператор» выбрать «Равняется», в строке «Значение» из предлагаемого списка выбрать интересующую организацию ТЭК, в окне «Ограничение области выбора» нажать на кнопки «Добавить» и «ОК»; после этого в открывшемся справочнике котельных области останутся только котельные, принадлежащие интересующей организации ТЭК, поэтому остается только отметить все эти котельные (можно воспользоваться пунктом контекстного меню «Отметить все») (рис. 5.27-5.30);
измерение «Год»: в справочнике лет выбрать интересующий год (см. выше).

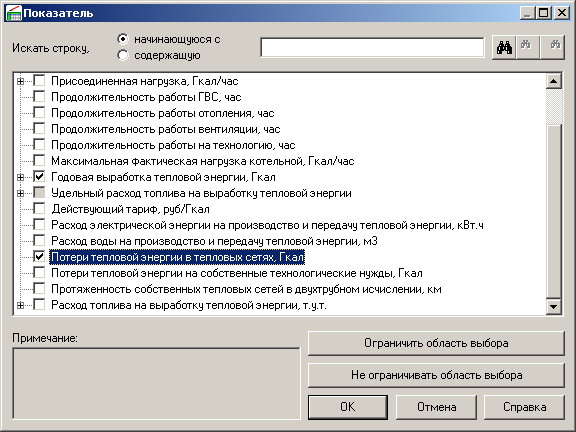

Рис. 5.26 Выбор показателей «Выработка тепловой энергии, Гкал» и «Потери тепловой энергии в сетях, Гкал»

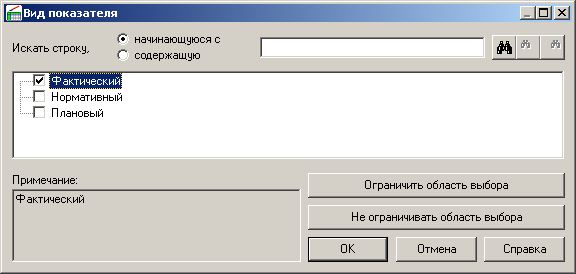

Рис. 5.27 Выбор фактических значений показателей

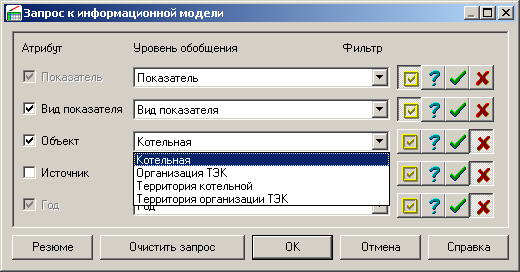

Рис. 5.28 Выбор уровня обобщения «Котельная» измерения «Объект»

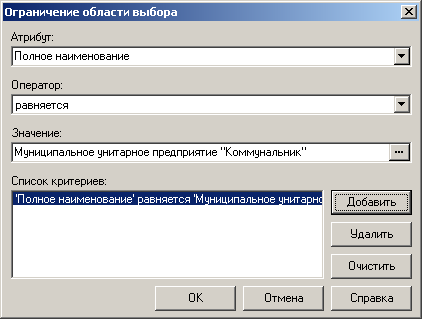

Рис. 5.29 Атрибут «Полное наименование» организации ТЭК ограничивается значением МУП «Коммунальник»

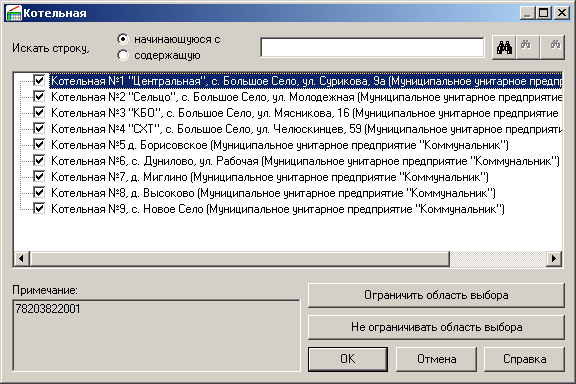

Рис. 5.30 Результат наложения ограничения – выбраны все котельные МУП «Коммунальник»
Результаты работы запроса приведены на рис. 5.31.

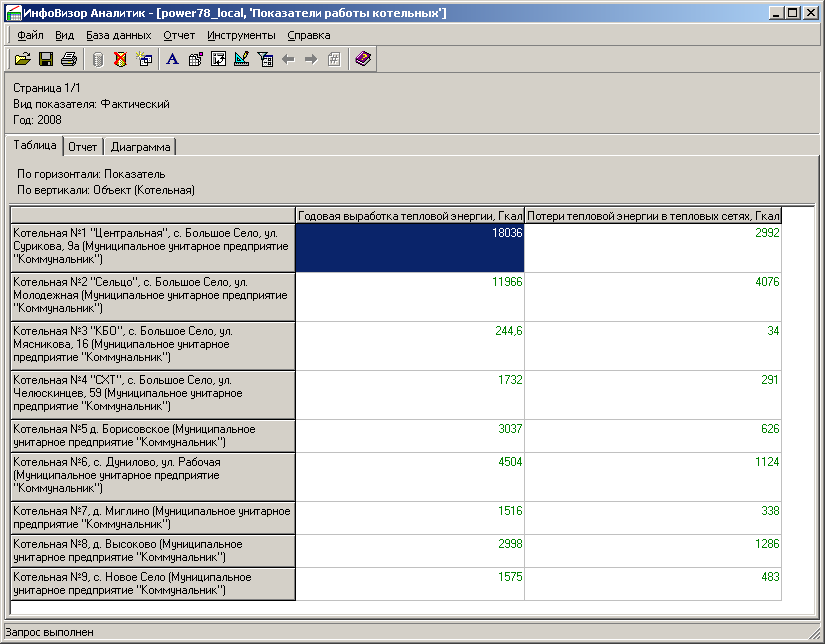

ис. 5.31 Показатели работы котельных МУП «Коммунальщик»
