4 Файловая загрузка информации в хранилище данных
ИАС ТЭБ предоставляет возможность загрузки информации в хранилище данных без использования web-сервиса. Подобный вариант загрузки используется:
для ввода в систему показателей ТЭБ тех организаций ТЭК области, которые, в соответствии с «Порядком ведения топливно-энергетических балансов Ярославской области» (№ 1079 от 02.11.2009 г.), отчитываются напрямую ДТЭиРТ; сюда, в частности, относятся организации, оказывающие услуги по нефтепереработке, сбыту жидкого топлива, дров, угля, газоснабжающие организации;
при загрузке фактографических сведений в отраслевом и/или территориальном разрезе, а также показателей социально-экономического положения области.
Ввод информации осуществляется посредством специальных загрузочных форм (см руководство пользователя по программе «Аналитик»). Формы представляют собой файлы формата Excel. Первый лист формы пользователь заполняет новыми данными; второй лист формы содержит описание измерений вводимых данных и недоступен для редактирования. Форму можно вводить необходимое количество раз в случае необходимости корректировки значений. При удалении данных по показателям ТЭК следует в соответствующей ячейке загрузочной формы ввести «Del». Для корректировки заведенного значения его надо просто перебить.
На рис. 4.1 приведен пример заполненной загрузочной формы отчета ЖКХ по поставкам каменного угля, мазута и дров в муниципальные образования области.
Рис. 4.1 Заполненная загрузочная форма
Ввод информации из загрузочных форм в хранилище данных осуществляется в программе «Комбайнер», (в меню операционной системы «Пуск/Программы/InfoVisor/Загрузка данных» пункт «Комбайнер»), входящий в состав ИАС ТЭБ. Вводимую загрузочную форму необходимо открыть в «Комбайнере», воспользовавшись пунктом меню «Файл/Открыть». При этом загрузочная форма появится в рабочей области программы (рис. 4.2 ). На данном этапе загрузочная форма доступна для редактирования: можно изменять или удалять значения в ячейках.
Загрузка формы в хранилище данных выполняется по команде меню «Действия/Загрузить данные в базу». В появившемся при этом окне подключения к хранилищу данных ИАС ТЭБ следует ввести имя пользователя и пароль, после чего начнется обработка загрузочной формы. В случае успешного завершения операции ввода новой информации в хранилище ячейки загрузочной формы в рабочей области «Комбайнера» окрасятся в голубой цвет.

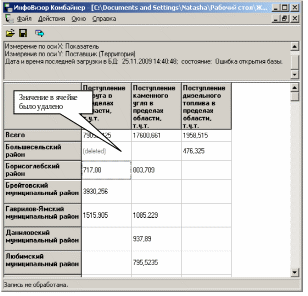

Рис. 4.2 Загрузочная форма в «Комбайнере»
5 Аналитическая обработка информации
Информационная поддержка принятия решений при анализе и оценке состояния ТЭК Ярославской области осуществляется на основе многомерной аналитической обработки данных топливно-энергетических балансов организаций ТЭК принадлежащих им объектов – котельных. Под многомерной аналитической обработкой понимается возможность гибко и динамически строить запросы к хранилищу данных ИАС ТЭБ в многомерном пространстве измерений объектов мониторинга, составлять отчеты с необходимым набором показателей за конкретные периоды времени, оперативно менять форму отчетов, пользуясь простыми и удобными операциями перекомпоновки строк и столбцов, разворачивания и сворачивания агрегированных данных. Кроме того, помимо быстрого получения необходимой информации из хранилища и представления ее в удобном для анализа виде, информационная поддержка принятия решений подразумевает использование различных инструментов интеллектуального анализа, позволяющих не только оперативно оценить текущее состояние ТЭК области, но и видеть под влиянием каких факторов оно меняется и каков характер этих изменений.
ИАС ТЭБ поддерживает две многомерные аналитические модели. Первая модель – «Топливно-энергетический баланс» - позволяет получать и сравнивать показатели топливно-энергетических балансов организаций ТЭК, муниципальных образований и Ярославской области в целом. Анализ информации выполняется в следующем базисе измерений:
Показатель ТЭБ;
Субъект ТЭК: организация ТЭК, территория (муниципальное образование и область в целом) и отрасль;
Вид деятельности организаций ТЭК (по классификатору ОКВЭД);
Источник информации;
Год.
Вторая аналитическая модель – «Показатели работы котельных» предназначена для анализа информации по котельным области в следующем базисе измерений:
Показатель работы котельных;
Вид показателя: плановый, фактический, нормативный;
Котельная (с возможностью агрегации до уровня организации ТЭК, территории котельной и территории организации ТЭК);
Источник информации о показателях работы котельных;
Год.
Оперативная аналитическая обработка осуществляется в программе «Аналитик» (в меню операционной системы «Пуск/Программы/InfoVisor» пункт «Аналитик»), входящей в состав системы ИАС ТЭБ. Программа позволяет:
формировать визуально многомерные запросы к базе данных ИАС ТЭБ, определяя состав измерений и устанавливая фильтры по классификаторам;
вращать оси информационного куба для получения желательной формы табличного отчета;
накладывать фильтры на полученную таблицу результатов, оформлять многостраничный отчет, совмещать оси табличного отчета;
оформлять страницу отчета в виде диаграммы или графика выбранной формы;
экспортировать полученные результаты в виде табличных или графических отчетов;
создавать по образцу запроса формы для ввода данных (электронные таблицы), которые могут заполняться отдельно и затем загружаться в базу данных специальной утилитой (Комбайнером);
передавать полученные в результате запроса данные в модули интеллектуального анализа данных:
построение трендов динамических рядов;
снижение размерности многомерного признакового пространства методом главных компонент;
классификация объектов иерархическими методами кластерного анализа.
многофакторный корреляционно-регрессионный анализ;
обнаружение аномалий в распределении динамических данных и поиск ошибок.
Рассмотрим последовательно основные операции работы с системой.
