Упражнение № 35. Использование линий выноски для обозначения сварных швов.

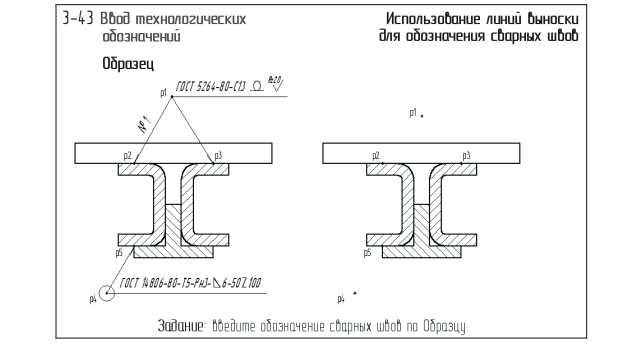

Рис. 35.1.
Задание. Введите обозначение верхнего сварного шва, как это показано на Образце.
1) Нажмите на кнопку Линия-Выноска
2. Укажите точку, на которую указывает линия-выноска (р2)
3. Укажите точку начала полки (р1)
4. Укажите точку, на которую указывает линия-выноска (р3)
5. Перейдите по вкладке Параметры
6. В группе Стрелка укажите Односторонняя стрелка сверху
7. Перейдите по вкладке Знак
8. В Строке параметров нажмите левой кнопкой мыши в поле Текст
9. В текстовое поле 1 введите текст ГОСТ 5264-80-С13 и нажмите клавишу <Пробел>
10. Для ввода знака снятия усиления шва щелкните перейдите по вкладке Вставка, далее нажмите на кнопку Спецзнак, далее зайдите в Швы сварных соединений и нажмите Усиление шва снять (лицевой) и ОК
11. Нажмите клавишу <Пробел>. Для ввода обозначения шероховатости поверхности шва вновь нажмите на кнопку Спецзнак, далее зайдите в Шероховатость и нажмите Верхний и Ок.
12. Введите с клавиатуры значение шероховатости Rz20
13. Щелчком мыши сделайте текущим поле 3, которое предназначено для ввода текста над первым ответвлением
14. Нажмите на кнопку Символ
15. Раскройте список шрифтов в нижней части окна и выберите из списка шрифт GOST type A
16. Найдите в таблице символ №, щелчком мыши сделайте его текущим и нажмите кнопку ОК
17. Если все правильно, то нажмите Ок
18. Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски .
19. Завершите работу команды щелчком на кнопке Прервать команду
Задание. Самостоятельно введите обозначение нижнего сварного шва, как
показано на Образце.
Упражнение № 36. Ввод обозначений линий выноски с редактированием ответвлений.
Рис. 36.1.
Задание. Введите обозначение радиуса скруглений с изломами ответвлений, как показано на Образце.
1. Включите кнопку Линия-Выноска
2. Укажите точку р2
3. Укажите точку р1
4. Укажите точку р3
5. Перейдите по вкладке Параметры и в группе Полка укажите Влево
6. Перейдите по вкладке Знак
7. В Строке параметров нажмите левой кнопкой мыши в поле Текст
8. В текстовое поле 1 введите текст R0.25, нажмите Ок
9. Для изменения конфигурации верхнего ответвления нажмите кнопку Редактировать ответвления на Панели специального управления
После этого в характерных точках линии выноски система сгенерирует узелки управления, оформленные в виде небольших черных квадратов
10. Мышью поставьте курсор на средний узелок верхнего ответвления (в точке р4). При этом курсор примет форму четырехсторонней стрелки.
11. В этот момент нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор по направлению к точке р5. Вы увидите, как система начнет формировать излом в средней точке верхнего ответвления. После перемещения узелка в точку р5 отпустите клавишу мыши.
12. Самостоятельно сформируйте излом в средней точке нижнего ответвления.
13. Выключите кнопку Редактировать ответвления на Панели специального управления.
14. Щелчком на кнопке Создать объект на Панели специального управления закончите построение линии выноски.
15. Завершите работу команды, нажав клавишу <Esc> или кнопку Прервать команду на Панели специального управления.
Упражнение № 37. Ввод обозначений позиций.
Рис. 37.1.
Задание. Введите обозначение позиции № 1, как показано на Образце.
1. Включите кнопку Обозначение позиции на Панели расширенных команд построения линий выноски
2. Укажите точку р2
3. Укажите точку р1
4. Перейдите по вкладке Параметры и поменяйте Направление полки на левое
5. Перейдите по вкладке Знак
6. В Строке параметров нажмите левой кнопкой мыши в поле Текст
7. Поставьте цифру 1
8. Щелчком на кнопке Создать объект на Панели специального управления закончите построение обозначения позиции
Задание. Самостоятельно введите обозначение позиции № 2.
Задание. Введите обозначение позиций 3-4-5 для резьбового соединения.
1. Укажите точку р6
2. Параметры, Полка вправо
3. Знак, Текст
4. Набираю: 3 «пробел», 4 «пробел», 5, жму Ок
Укажите точку р5
5. Создать объект
Задание. Самостоятельно введите обозначение позиции 6.
Совет: при выполнении этого и всех остальных заданий смотрите вниз экрана. Там написано, что и в каком порядке делать.
