4.Изменение теплофизических свойств рабочего тела в зависимости от давления и энтальпии.

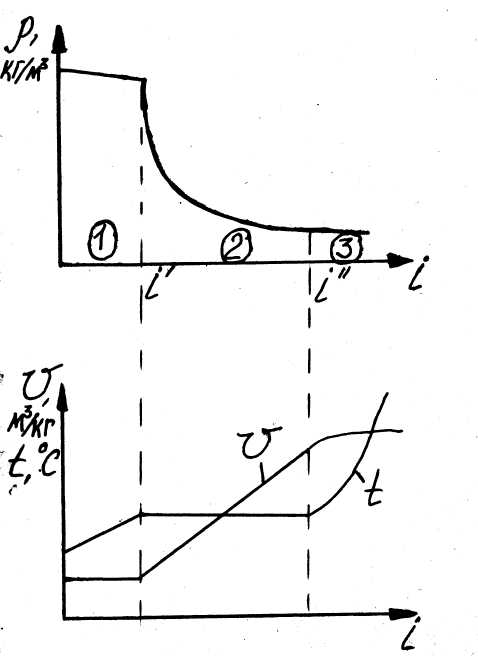

При докритическом давлении выделяют три области существования рабочего тела:
Рисунок 5
•
область воды
, в которой энтальпия изменяется до
энтальпии насыщения воды
.
Для неё характерна слабая зависимость
плотности и удельного объёма от энтальпии,
в силу малой сжимаемости жидкости. Здесь
с небольшой погрешностью можно считать,
что
и
постоянны и равны
,
их значениям на линии насыщения воды.
• вторая область относится к области существования пароводяной смеси (Пвс), где удельный объём меняется прямопропорционально энтальпии
.
Подставив значения
получим
,
где
;
.
Если принять во
внимание, что плотность и удельный объём
,
кривая, описывающая поведение плотности
в области Пвс соответствует гиперболе.
Процесс парообразования продолжается
до тех пор, пока энтальпия рабочей среды
не сравняется с энтальпией насыщенного
пара
.
Х
арактерным
для этой области является то, что
температура рабочего тела сохраняет
своё значение и равна температуре
насыщения
.
• область ― область существования перегретого пара. Удельный объём его может быть описан уравнением состояния для газа.
Для докритического
давления зависимости
могут быть описаны аналитически. Влияние
давления здесь проявляется в увеличении
плотности воды, уменьшении области Пвс
в силу уменьшения скрытой теплоты
парообразования r
=
и по мере приближения давления к
критическому значению свойства воды и
пара сближаются.
Особенно значительные изменения плотности. удельного объёма, удельной теплоёмкости, коэффициента теплопроводности проявляются в зоне больших теплоёмкостей (ЗБТ).
ЗБТ ―
это зона
изменения энтальпий, в которой удельная
теплоёмкость превышает значение
8,38
кДж/кг·гр.

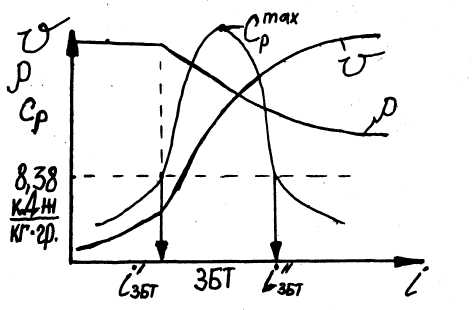

Качественный
характер поведения
в этой зоне показан на рисунке 7 для
одного из значений абсолютного давления
.
Рисунок 7
Чем больше давление
превышает критическое значение, тем
меньше максимальное значение
и более плавные переходы из области до
ЗБТ в область ЗБТ и выход из неё.
5.Изменение энтальпии рабочего тела вдоль равномерно обогреваемой трубы.
Тогда, преобразовав уравнение (10), получим:
или
.
Интеграл
может быть найден, если известна
зависимость плотности теплового потока
от координаты z
. Наиболее просто он находится для
случая, когда
не меняется вдоль трубы, т.е. является
постоянной величиной. Тогда, проинтегрировав
уравнение (11), получим:
,
где
энтальпия
среды на выходе и на входе в трубу и
длина обогреваемой части трубы.
Произведение
представляет внутреннюю поверхность
трубы, а
теплоту,
воспринятую рабочей средой в единицу
времени. Тогда интеграл уравнения
сохранения энергии для рабочего тела
запишется в виде
,
где
приращение энтальпии рабочего тела,
;
массовый
расход.
Представляет интерес зависимости изменения энтальпии рабочего тела вдоль оси. Её можно получить, если проинтегрировать уравнение (11) для случая, когда координата z меняется от ноля до текущего значения, т.е. нужно взять интеграл
,
откуда
(11)

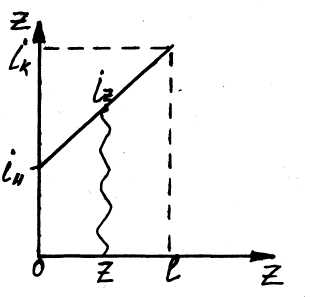

Т.е. текущее значение энтальпии изменяется пропорционально координате z , если плотность теплового потока постоянна на всей длине трубы (рисунок 8).
Рисунок 8

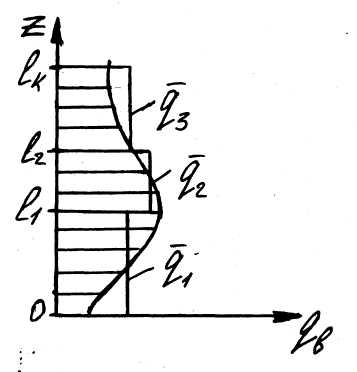

На практике, как правило, плотность теплового потока имеет сложную зависимость от координаты z. Пример её для трубы экрана топки показан на рисунке 9.
Рисунок 9
Если зависимость
удаётся выразить аналитически, то
подставив её в подинтегральное выражение,
можно взять интеграл.
В инженерных расчётах поступают проще. Длину трубы разбивают на участки, в пределах которых плотность теплового потока принимается постоянной величиной, равной
,
где «j» номер участка;
координаты
конца и начала участка «j».
Для примера на
рисунке 9 выделено 3 участка по высоте,
где плотности теплового потока определены
как средние по теореме Коши.
При таком подходе приращения энтальпии рабочего тела в трубе определится как сумма приращений энтальпии на участках:
,
,
(12)
или
,
где
приращения
энтальпии на 1, 2, 3 участках.
