2.20 Схема реакции гемагглютинации.
1-Схема реакции гемагглютинации;
2-различные вирус-содержащие материалы с помощью взвеси эритроцитов в растворе электролитов;
3-вирусологический метод, индикация вирусов;
4- вирусы, имеющие специфические гемагглютинины, способны вызывать агглютинацию эритроцитов соответствующих видов животных в виде «зонтика» или плёнки, выстилающей лунку планшета;
5-индикация вируса в материале от больного, носителя или после культивирования в курином эмбрионе или культуре тканей.
2 .21 Схема реакции кольцепреципитации.
1-Схема реакции кольцепреципитации;
2-любые биологические жидкости и материалы, содержащие специфические белки микробных или иных клеток, токсины с помощью специфической иммнной сыворотки;
3- серологический метод или сероидентификация в финале бак., вирусологического методов;
4- при взаимодействии молекулярного АГ и специфических АТ иммунной сыворотки образуется мелкодисперсная взвесь иммунных комплексов в виде кольца;
5-обнаружение искомого АГ в любых материалах или экстрактах из чистых культур микробов, напр, индикация сибиреязвенного антигена по Асколи, а также в судебной медицине

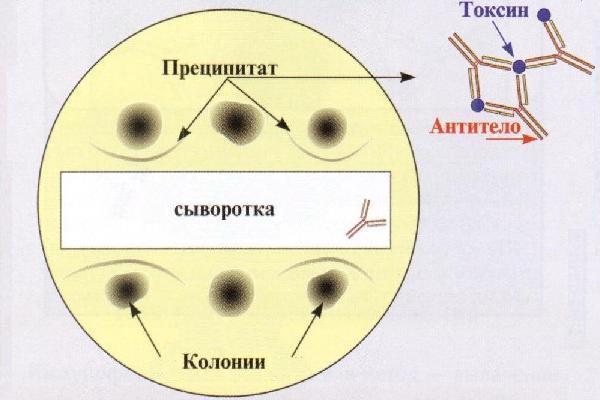

2.22 Схема реакции преципитации в агаре.
1-Схема реакции преципитации в агаре для определения токсигенности дифтерийной палочки;
2- штаммы коринебактерий, выделенных от больных или носителей с помощью антитоксической противодифтерийной сыворотки;
3-серологическая индикация экзотоксина в финале бак. метода исследования; штаммы выделенных коринебактерий засевают «бляшками», чередуя их с контрольными токсигенными штаммами, по центру чашки с посевами накладывают фильтровальную полоску, пропитанную сывороткой, при выделении экзотоксина формируются «усы» преципитации за счёт образования комплекса АГ-АТ;
4-выявление носителей токсигенных штаммов, диагностики дифтерии

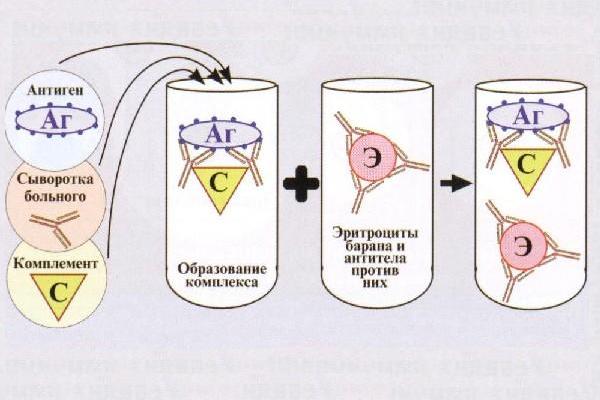

2 .23 Схема положительной реакции связывания комплемента.
1-Схема отрицательной реакции связывания комплемента;
2-сыворотку больного с помощью диагностикума из предполагаемого возбудителя;
3-серологический метод диагностики;
4- реакция проводится в 2 этапа: 1-взаимодействие АГ+АТ+комплемент, 2-гемолиз эритроцитов барана под действием гемолитической сыворотки, для которого также нужен комплемент, в случае отрицательной реакции на первом этапе на втором наблюдают гемолиз – результат расценивают как отрицательный
5-диагностика Сифилиса – реакция Вассермана, хр. гонореи, вирусных инфекций.
2.24 Схема положительной реакции связывания комплемента.
1-Схема положительной реакции связывания комплемента;
2-сыворотку больного с помощью диагностикума из предполагаемого возбудителя;
3- серологический метод диагностики;
4- реакция проводится в 2 этапа: 1-взаимодействие АГ+АТ+комплемент, 2-гемолиз эритроцитов барана под действием гемолитической сыворотки, для которого также нужен комплемент, в случае положительной реакции на первом этапе на втором этапе гемолиза эритроцитов не будет – торможение гемолиза расценивают как положительный результат;
5-диагностика Сифилиса – реакция Вассермана, хр. гонореи, вирусных инфекций.
