Вопрос 5

При прохождении через измерительный прибор переменного тока вращающий элемент будет изменяться пропорционально току. Угол поворота подвижной части из-за тормозящей силы будет определяться средним значением вращающего момента.

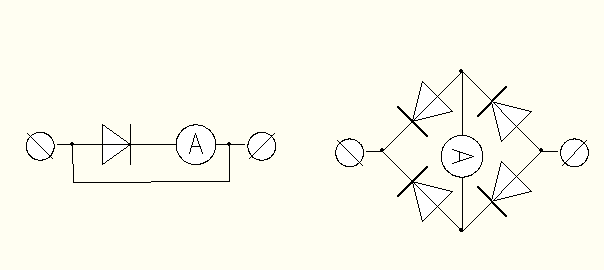

При синусоидальном токе, среднее значение которого равно 0, вращающий момент и угол поворота подвижной части равен 0, поэтому для измерения переменных токов используют выпрямитель. На шкалы приборов наносят не среднее значение переменного тока или напряжения, а их действующее значение переменного тока и напряжения. При этом действующее значение относится к среднему по формуле

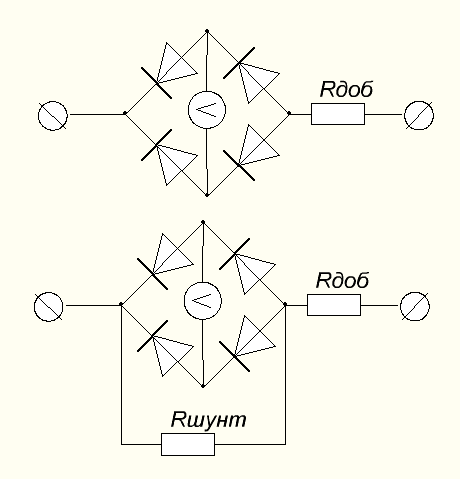

С повышением температуры на 1 градус погрешность прибора возрастает на 1-4% для компенсации этой погрешности применяют добавочный резистор.

Добавочный резистор делают из медной проволоки . При повышении температуры сопротивление добавочного резистора увеличивается и он компенсирует погрешность измерений прибора.

При больших напряжениях увеличивается сопротивление диодов поэтому параллельно к ним подключают шунтирующий резистор.

Изменение температуры вызывает изменение сопротивления резистора , это компенсирует изменение сопротивления диодов.

Вопрос 6

Принцип действия электромагнитного измерительного прибора, основан на взаимодействии магнитного поля, пропорционального измеряемой величине, с сердечником, выполненным из ферромагнитного материала. Основные элементы электромагнитного прибора : измерительная схема, преобразующая измеряемую величину в постоянный или переменный ток, и измерит, механизм электромагнитной системы.

(1 - катушка; 2 - сердечник; 3 - ось; 4 - стрелка; 5 - шкала; 6 - пружина.)

Электрический ток в катушке электромагнитной системы создаёт электромагнитное поле, втягивающее сердечник в катушку, что приводит к возникновению на оси вращающего момента, пропорционального квадрату силы тока, протекающего по катушке. В результате действия на ось пружины создаётся момент, противодействующий вращающему моменту и пропорциональный углу поворота оси. При взаимодействии моментов ось и связанная с ней стрелка поворачиваются на угол, пропорциональный квадрату измеряемой величины. При равенстве моментов стрелка останавливается.

Выпускаются электромагнитные амперметры и вольтметры для измерений главным образом в цепях переменного тока частотой 50 гц. В электромагнитном амперметре катушка измерительного механизма включается последовательно в цепь измеряемого тока, в вольтметре параллельно. Электромагнитные измерительные механизмы применяют также в логометрах. Наиболее распространены щитовые приборы классов точности 1,5 и 2,5, хотя существуют приборы классов 0,5 и даже 0,1 с рабочей частотой до 800 гц.

Простота конструкции, дешевизна, возможность выдерживать перегрузку, пригодность для постоянного и переменного токов привели к тому, что приборы электромагнитной системы нашли себе широкое применение для технических измерений. К недостаткам прибора нужно отнести малую точность, неравномерность шкалы, зависимость показаний прибора от внешних магнитных полей и от частоты.
