28. Второй вид коррозии цементного камня.

Образование легкорастворимых солей вследствие протекания обменных реакций между гидроксидом кальция цементного камня и агрессивной средой – коррозия II вида. Она подразделяется на:

1.Кислотную. Кислоты могут попадать на конструкции, содержащие цементный камень следующим образом:

1. со сточными водами промышленных предприятий

2. при попадании т.н. кислотных дождей. В атмосфере крупных центров содержится много кислых газов (SO2, образующий сернистую и серную кислоты, Cl2 и HCl, оьразующий соляную кислоты)

3. на химических предприятиях вследствие технологических розливов кислот. В цементном камне реагирует Ca(OH)2+2НСl=CaCl2+2H2O, Ca(OH)2+H2SO4=CaSO4+2H2O. В результате образуются либо легкорастворимые соли либо трудностворимые(), но легко удаляемые с поверхности механическим путем. Ca(OH)2+СO2=CaCO3+H2O CaCO3+CO2+H2O=Ca(HCO3)2,который хорошо растворяется, что приводит к разрушению цементного камня

1. магнезиальную. Она вызывается магнезиальными солями, которые содержатся в морской или грунтовой воде

Ca(OH)2+MgCl2=CaCl2+Mg(OH)2

Ca(OH)2+MgSO4=CaSO4+Mg(OH)2

Меры борьбы с коррозией II вида:

1. Ограничение содержания в цементе алита C3S до 50%.

2. Введение активных минеральных добавок, связывающих Ca(OH)2 в нерастворимые соединения.

3. При воздействии кислот, устройство барьерной изоляции из кислотостойких материалов (кислотостойкие кирпич и плитка, жидкое стекло и т.д.).

29.Третий вид коррозии цементного камня.

Возникает при взаимодействии гидроалюмината кальция с сульфат-ионами среды при концентрации последних более 250 мг/л. Сульфат-ионы содержатся в морских и некоторых грунтовых водах.

Образующийся гидросульфоалюминат кальция занимает объем в 1,8 больший, чем объем исходных веществ. Кристаллизуясь в порах цементного камня, он оказывает давление на стенки пор, что приводит к растрескиванию цементного камня изнутри.

Меры борьбы:

1. Ограничение в составе цемента до 7-8%

2. Применение сульфатостойкого портланд-цемента.

30.Быстротвердеющие цементы.

4. Быстротвердеющий цемент (БТЦ).

Характеризуется повышенной прочностью на сжатие в возрасте 3 суток ( =25-28 МПа). Это достигается повышением в минеральном составе доли быстротвердеющих минералов. . Его размалывают более тонко до удельной поверхности 3500-4000 .

5. Особо быстротвердеющий цемент (ОБТЦ).

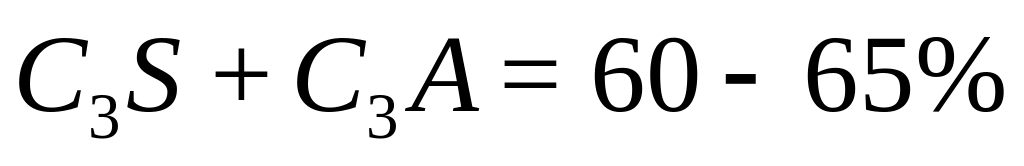

Характеризуется повышенной прочностью на сжатие в возрасте 1 суток ( ). Еще больше доля быстротвердеющих минералов и размолот до 4000-4500

6. Сверхбыстротвердеющий цемент (СБТЦ)

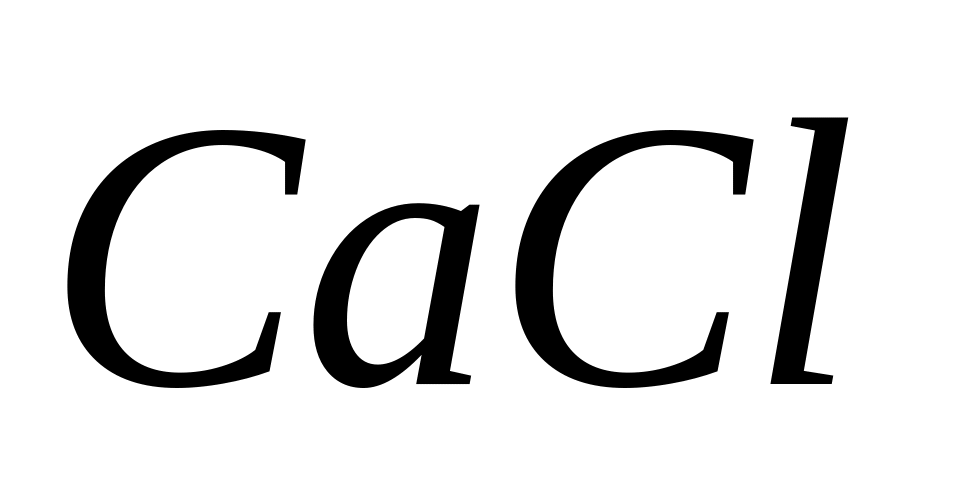

Характеризуется повышенным набором прочности в возрасте 6 часов . По минеральному составу и тонкости помола аналогичен ОБТЦ, но содержит еще и ускоритель твердения ( ).

Быстротвердеющие цементы применяются в зимнее время, а также при ремонтно-восстановительных работах.
