Архитектура трассы

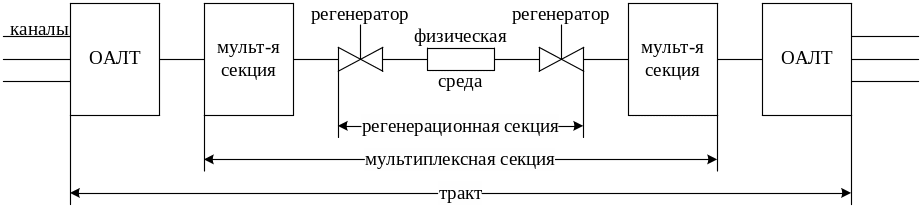

Рисунок ???
ОАЛТ – оконечная аппаратура линии тракта.
Основная аппаратура тракта – коммутационная аппаратура, следовательно, основным трудоёмким изделием является программно-аппаратное содержание.
В качестве коммутирующих устройств используют мультиплексоры ввода-вывода (они имеют несколько 100-н входов) и аппаратуру оперативного переключения (количество входов – несколько тысяч).
Системы получаются программного решения, что позволяет оперативно для передачи выделять любой дискретный канал.

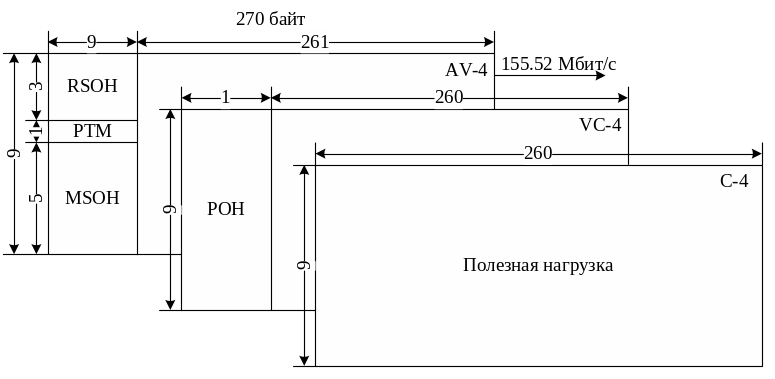

Структура СТМ-1 – модуль, состоящий из:
Рисунок ???
AV-4 – оперативный блок (модуль)
VC-4 – виртуальный блок
С4 – информационный блок (блок полезной информации)
Битовое заполнение транспортного блока идёт слева направо построчно.
РОН – запись маршрута движения (куда направляется)
РТМ – указатель записи начала цифрового потока
R – регенерационная секция
М – мультиплексная секция
Максимальная скорость передачи составляет 155.52 Мбит/с. Время передачи этого блока 125 мкс. Т.е. каждый поток идёт с частотой 8 кГц (это стандартная минимальная частота квантования).
В настоящее время основным потоком является поток
ИКМ-30-2048 кбит/с 2 М С1
ИКМ-480-34.36 кбит/с 34 М С3
Если использовать поток ИКМ-1920, то цикл передачи размещается в двух смежных модулях.
СТМ-1 |
2 |
34 |
140 |
СТМ-1 |
63 |
- |
- |
СТМ-1 |
43 |
1 |
- |
СТМ-1 |
21 |
2 |
- |
СТМ-1 |
- |
- |
1/2 |
СТМ-1 |
- |
3 |
- |
Размещение цифровых потоков в одном стм
Рисунок ???
TV2 – секция трансляции (регенерации)
TVG-2 – мультиплексная секция
TVG-3 – мультипликативный адрес разделения
Теперь используют не синхронные, а асинхронные режимы передачи, т.е. каждому пользователю отпускается модуль (ячейка) из 53 байтов; в блок СТМ-1 записываются эти ячейки. Если ячейка пустая, то она не будет занимать место. Ячеечная коммутация даёт возможность абоненту получать и передавать информацию различным потребителям.
Объединение побайтное.
Чистая мультипликативность.
Синхронное оборудование трассы представляется в виде мультиплексоров ввода/вывода и аппаратурой оперативного переключения.

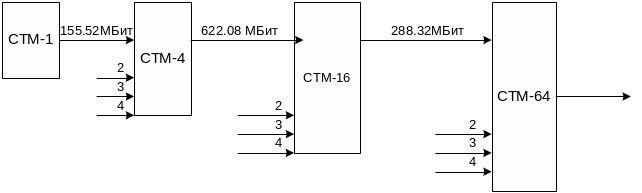

СТМ-1 считается региональной (локальной) сетью, СТМ-16 – глобальной.
Жестко стоят вопросы синхронизации.
АТМ – асинхронный транспортный модуль в виде модуля постоянной длины из 53 байтов.
Независимо от передачи или приема ячейка наполняется. Ячейке присваивается адрес потребителя.
Режимы передачи:
потребитель – сеть
секция – секция
Скорости передачи ячеек могут быть различными – от 8 кбит до 2 Мбит.

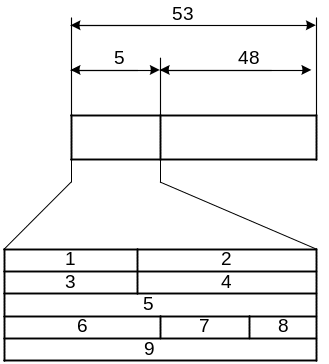

На рисунке:
1 – поле управления потоком (4 бита) – адрес фактического пользователя.
2, 3 – виртуальный канал, идентификатор маршрута (8 бит).
4, 5, 6 – вторая часть идентификатора соединения от начала до конца передачи (16 бит).
7 – идентификатор типа передаваемой информации (3 бита).
8 – бит приоритетности: 1 – приоритетная (срочная передача без потерь)
0 – бесприоритетная (информация может потеряться)
9 – поле контроля ошибок (8 бит).

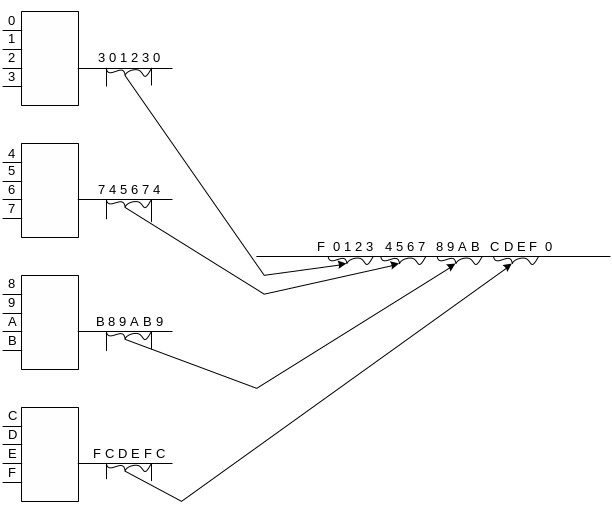

Наполнение ячейки СТМ-1 проходит побайтно обычным мультиплексированием. При этом, если ячейка пустая, она не коммутируется.
Пример:
Синхронизация идет от единого центра, называемого решающим генератором, у которого стабильность 1011.
Все транспортные сети, помимо информационного кольца передачи, имеют так называемое кольцо управления и сигнализации, посредством которого осуществляется СКМ-7.
